"saplingbow" Bogenbauturnier 2011

[inge]

Weiter
http://fletchers-corner.de/viewtopic.ph ... ge#p267408

Mich hat der Teufel geritten und ich habe den Hartriegel gestern Abend gedämpft.
Mal schauen wie es zeitmäßig klappt. Gewichtszunahme durch das Dämpfen 2g.
Meine Traubenkirsche ist auf dem Weg ein Bogen zu werden. Wenn der Akku geladen ist, gibt es auch von ihr ein Foto.

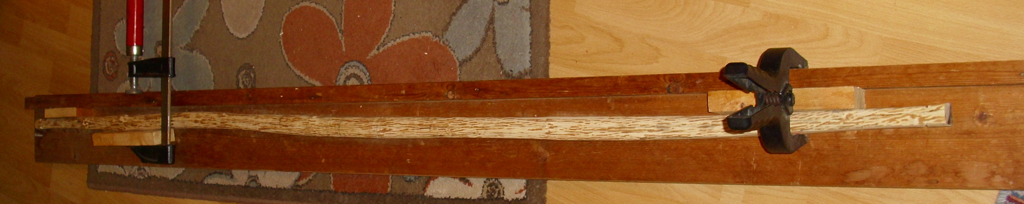

hartriegel

lg
inge
Nun zur Traubenkirsche

Rücken

Seite tk

[Ravenheart]

Aus Interesse:

...wie ging das Biegen vom Hartriegel?
Hab da selber ein paar "Kandidaten" im Lager, die's nötig hätten!

Rabe

[fuchs]

Weil es zum Thema passt:
Meinen ersten Hartriegel-Rohling habe ich (nachdem er trocken war) versucht mit Heißluft zu richten. Das Holz war sehr widerspenstig (bisher hatte ich bei keinem anderen Holz solche Schwierigkeiten) und hat es mir mit einem Riss am Rücken gedankt.
Beim zweiten Hartriegel-Rohling war ich dann vorsichtiger (siehe Präsentation-Thread).

Meine Erfahrung: Trockener Hartriegel lässt sich schwer und nur in geringem Maße mit Heißluft biegen, behält dann aber die Biegung. Möglicherweise bringt Dämpfen bessere Ergebnisse.

[inge]

Aus Interesse:

...wie ging das Biegen vom Hartriegel?
Hab da selber ein paar "Kandidaten" im Lager, die's nötig hätten!

Rabe

Ich bin mit beiden Verfahren beim Hartriegel nicht zufrieden. Mir kommt es so vor, dass das Holz sich ziemlich "abgeschottet" hat. Kann es nicht anders ausdrücken. Der zu dämpfende Bereich hat 2,5cm X 3 cm und war nach 30 min nicht wirklich weich.
So langsam dämmert es mir, warum Hartriegel Eisenholz genannt wird, Sollte ich die Sehne in etwa zur Bogenmitte bringen, freu ich mich drauf.
lg
inge

[hunter]

@ rabe

Fuchs und Inge haben schon recht..Hartriegel is nicht ganz einfach. Ich mache es wie fogt :
Generell arbeite ich ohne Zwingen o.Ä. Spanne den Hartriegel an einem Ende ein und biege ihn
von Hand soweit wie er es verträgt..halte ihn in dieser Position und erwärme ihn langsam.
Nicht zu schnell...zu heiss machen...das verträgt er nicht. ( mein erster is mir auch im Rücken gerissen )
Wenn der Bauch braun wird hat man meiner Meinung nach schon verloren.
Mit zunehmender Erwärmung erhöhe ich ständig den Zug...von Hand spürt man gut was man ihm
zumuten kann. Zwischendurch lasse ich ihn immer mal wieder kurz zurück federn,
erhöhe dann wieder den Zug und steigere die Wärme. Das mache ich so lange bis ich mein Ziel erreicht hab.
Dauert halt alles länger wie bei anderem Holz...hat bei mir aber schon zweimal funktioniert .
Kann es nicht real erklären, aber ich hab das Gefühl das dieser Wechsel von Zug und zurück federn lassen
die Gefahr des Reissens minimiert.

[inge]

http://fletchers-corner.de/viewtopic.ph ... 82#p267682
Immer noch die Traubenkirsche

Oben oder Unten?

[Ravenheart]

Danke Euch beiden! Ja, das mit dem Federnlassen mache ich auch immer, bei allen Hölzern so! Ich befestige dafür mit einer Klemmzwinge am anderen Ende des Holzes einfach ein Gewicht (je nach Holzdicke und -länge 200 bis 500 g). Dann kann man das Holz wunderbar mit wenig Aufwand "wippen" lassen UND hat gleichzeitig einen stetigen Zug nach unten.

Rabe

[bogenfreund]

Hallo
An alle Bruchopfer, ihr habt mein Mitgefühl, so ein Sch..gefühl wenns knallt.
Bin wieder ein bisschen weiter gekommen mit der Hasel, nun 43# @ 25",
Werde nun den Griff und die Tips in Arbeit nehmen und noch an den Enden die Kanten runden.

[acker]

Hallo,
Hier mal die drei Kandidaten aus meinem Hause , 2 * Papa , der kleine Bunte vom Sohn ( mit Hilfe natürlich)

[Snake-Jo]

Jau ich war fix... Der Tiller meiner Birke war ja nicht ganz so schlecht und so gab es nicht mehr all zu viel zu tun. Ich hab jetzt 28" erreicht und mehr werden es definitiv nicht werden!
Die Birke hat jetzt 45# @ 28" und ein Tillerfoto @28" gibt es gleich bald. Muss mich nur eben noch wieder aufwärmen...

Beim Tillern habe ich bei 25" allerdings einen ersten kleinen Kongress der Stauchbrüche entdeckt, genau wie ihr es vorhergesagt habt. ..... wenn er dann das Einschießen überlebt hat.

@Gali: Bitteschön, wir benötigen Bilder und Daten für den How-to-Bereich, also vor dem Bruch ablichten und die Daten nehmen. Danke.

Bitte hier im Thread die Daten zu dem Bogen posten:
http://www.fletchers-corner.de/viewtopi ... 43#p264043
Bogenlänge (über den Rücken gemessen)
Kerbe zu Kerbe
Bogenlänge gespannt (über alles)
Sehnenlänge und Material
Sehnen-Standhöhe über Griff
Griff (gespleist ?), Breite mal Höhe
Tipps (Material) und Breite zu Tiefe
Wurfarmbreite zu -tiefe
Zuggewicht bei 70 cm (28") Auszug
Bogengewicht ohne Sehne
Pfeilgeschwindigkeit mit Standard-Holzpfeil
10 grain pro lb Auszug Falls machbar
Set an den Tipps

Bilder: ungespannt, aufgespannt, Auszug, Details vom Griff und den Enden
Zusatz-Info: Wie hat sich das Holz verhalten, wie lange hat der Bogen überlebt?

Das Ganze soll in das How-To-Board, danke für die Mitarbeit,
Jo

[Galighenna]

Klar sollst du bekommen Snake-Jo noch ist der Bogen heil und es sieht so aus als ob die Risse sich nicht vermehren... Ich werd aber schonmal alles dokumentieren.

[mace]

Wie heute Mittag schon versprochen nun die Bilder zum Haseldesaster.
Jetzt am Rechner seh ich erstmal was für nen Murks ich da zusammengebastelt hab.
Wäre sehr nett, wenn mir der ein oder andere vieleicht noch ein paar Tips oder mit etwas "reingemaltem" zu Hilfe kommen könnte.

Der untere Wurfarm ist auf allen bildern rechts

Design

Abgespannt

ca 2" Standhöhe

bei 25" Auszug

Links:
Materialbeschaffung:
http://www.fletchers-corner.de/viewtopi ... 95#p260302
Bestandsaufname:
http://www.fletchers-corner.de/viewtopi ... 95#p260303
Problemgedanken:
http://www.fletchers-corner.de/viewtopi ... 04#p260504
Trocknungsverlauf:
http://www.fletchers-corner.de/viewtopi ... 040#p26204

[fuchs]

@ mace:

Ich habe mal einen Kreisenbogen über die Wurfarme gelegt. Meiner Meinung nach hat der linke Wurfarm 2 Schwachstellen, bei den weiß strichlierten Bereichen würde ich etwas wegnehmen. Der rechte sieht ganz gut aus, zumal sich die Biegung mit größerer Standhöhe nach außen verlagern wird.

[pollux]

Hallo mace

also bein Tillerbild ist wohl nicht ganz von vorne aufgenommen? Das ist schlecht. Vor allem wenn du dir da nen Hilfskreis einzeichnen möchtest. Dazu nehmen die Herren Computerspezialisten aber nen vollständigen Kreis/Ellipse etc, da ja beide Wurfarme sich ähnlich biegen sollen. Also ich kann dir das nicht einzeichnen, nur die Tips dazu geben.

Was ich dir aber sagen kann, der rechte Wurfarm biegt sich im Vergleich zum linken noch wenig, vor allem griffnah kannst du da noch was wegnehmen,aber auch sonst darf der Tiller noch runder werden, damit er zum anderen WA passt. Den linken würd ich jetzt mal solange lassen, bis der rechte in Harmonie mit ersterem getreten ist. Und dann schleifst du ganz vorsichtig vor und nach den Knicken ein wenig Holz weg.

viel Erfolg
polly

[mace]

also bein Tillerbild ist wohl nicht ganz von vorne aufgenommen? Das ist schlecht.

Von vorne schon. Kamera stand rechtwinklig, mittig zum Tillerbaum.
Hab nur im Eifer des Gefechts vergessen das Stativ ein bischen höher zu schrauben und so ist die Aufname nicht ganz auf "Augen"- respektive "Bogenhöhe". Daher resultiert wohl die komische Perspektive.
