Armbrust eigenbau

[Theudebald2]

@konni

ja gut - wie ist der Streukreis mit Restzielfehler ?

[konni1960]

kann ich noch nicht sagen , leider wird noch 14 tage dauern !
lg. konni

[Theudebald2]

@konni

Dein Trefferbild (9 Scheiben)da lässt sich doch der Kreis abmessen !

Grüße

[konni1960]

bin leider nicht zuhause !!
lg.konni

[konni1960]

bin leider nicht zuhause !!
lg.konni

hallo werner !!
hab jetzt den streukreis der neun pfeile ermittelt !!

[Theudebald2]

@konni

sauber !

Was dem einen sein "Loch in Loch"
ist dem andern sein "Pfeil in Pfeil "

Gruß Theudebald

[ironlion]

Hallo liebe Mitstreiter,
wer suchet der findet. Ja, so habe auch ich diese Seite, sowie auch viele andere Seiten im Internet entdeckt, mit vielen nützliche Tipps zum Bau einer Armbrust, auch hierüber den Kontakt zu Werner, dem ich sehr viele Anregungen und fachliches Wissen zu verdanken habe--- DANKE WERNER---!!! Dieses lag mir sehr am Herzen das hier zu erwähnen. Anbei möchte ich euch noch das Ergebnis von vielen Kellerstunden zeigen. Mein Frauchen möge mir Verzeihen!!! ...... pssssstttt die ist ja sowieso nur am stricken.... ;-)))

http://www.bilder-hochladen.net/files/f ... 3-jpg.html

http://www.bilder-hochladen.net/files/f ... 7-jpg.html

http://www.bilder-hochladen.net/files/f ... 7-jpg.html

http://www.bilder-hochladen.net/files/f ... 9-jpg.html

http://www.bilder-hochladen.net/files/f ... 7-jpg.html

http://www.bilder-hochladen.net/files/f ... a-jpg.html

Für Kritik jeglicher Art bin ich offen........ bitte sagt mir ruhig wenn ich irgendwo Mist gebaut hab !!!

Mit Pfeilspitzen Grüssen Bernd

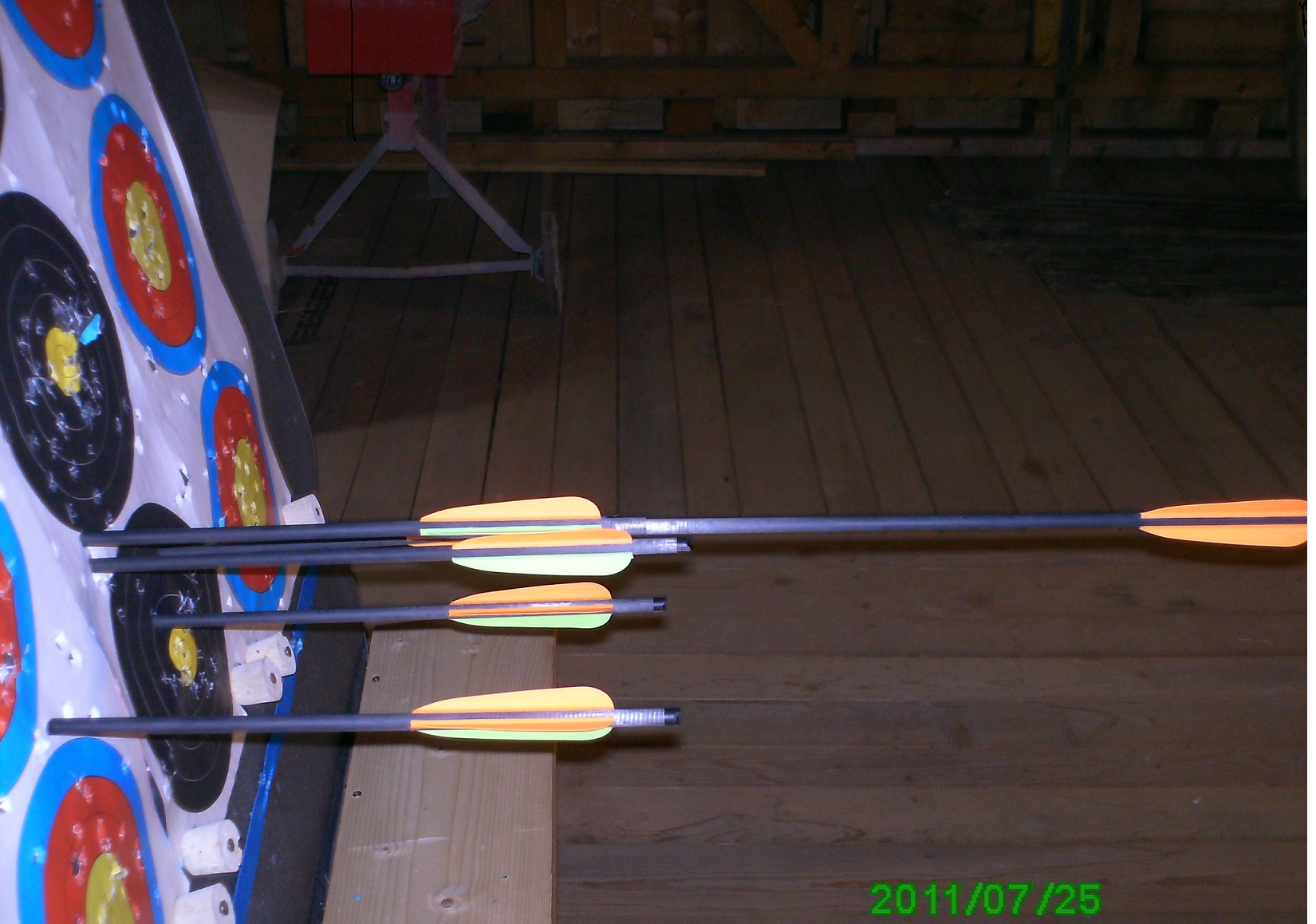

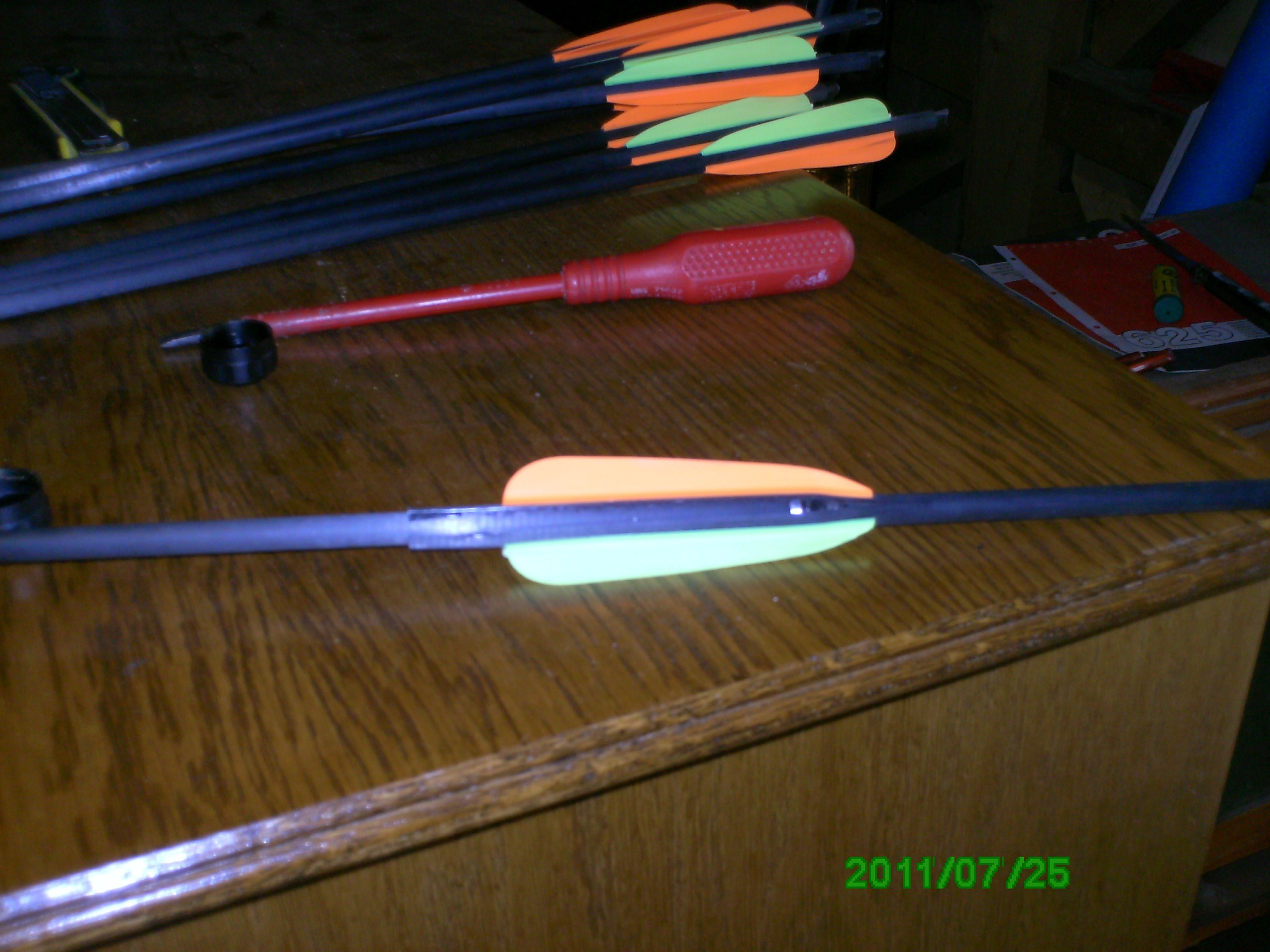

Apropo Pfeile da habe ich auch noch ein Foto:

http://www.bilder-hochladen.net/files/f ... 4-jpg.html

alle mit Werner´s Parabelnut!

[Theudebald2]

Hallo Bernd,

alle mit Werner´s Parabelnut!

Das ist natürlich nicht meine Nut ,also nicht meine Idee .
Andreas hat mich darauf gebracht es so zu machen.
Erst nach Anfertigung der Rohrvorrichtung -und das ist meine Idee-bin ich auch
in der Lage ,parabelförmige Nuten um genau 180°versetzt und zwar ruck,zuck
anzubringen.
Die Nutform an sich ist schon Jahrhunderte in Anwendung.

Gruß Werner Antiplag

[konni1960]

Hallo liebe Mitstreiter,
wer suchet der findet. Ja, so habe auch ich diese Seite, sowie auch viele andere Seiten im Internet entdeckt, mit vielen nützliche Tipps zum Bau einer Armbrust, auch hierüber den Kontakt zu Werner, dem ich sehr viele Anregungen und fachliches Wissen zu verdanken habe--- DANKE WERNER---!!! Dieses lag mir sehr am Herzen das hier zu erwähnen. Anbei möchte ich euch noch das Ergebnis von vielen Kellerstunden zeigen. Mein Frauchen möge mir Verzeihen!!! ...... pssssstttt die ist ja sowieso nur am stricken.... ;-)))

http://www.bilder-hochladen.net/files/f ... 3-jpg.html

http://www.bilder-hochladen.net/files/f ... 7-jpg.html

http://www.bilder-hochladen.net/files/f ... 7-jpg.html

http://www.bilder-hochladen.net/files/f ... 9-jpg.html

http://www.bilder-hochladen.net/files/f ... 7-jpg.html

http://www.bilder-hochladen.net/files/f ... a-jpg.html

Für Kritik jeglicher Art bin ich offen........ bitte sagt mir ruhig wenn ich irgendwo Mist gebaut hab !!!

Mit Pfeilspitzen Grüssen Bernd
Apropo Pfeile da habe ich auch noch ein Foto:

http://www.bilder-hochladen.net/files/f ... 4-jpg.html

alle mit Werner´s Parabelnut!

hallo !! woher hast du den diesee schöne lielie auf deiner armbrust ??
lg. konni

[ironlion]

Hallo,
nein ich habe sie nicht vom Zaun gesägt ;-))), hier habe ich sie gefunden:

http://cgi.ebay.de/Garderobenhaken-Hake ... 25624520c7

Gruss Bernd

[shiek]

Hallo zusammen,

erst einmal ein großes Kompliment an euch und eure tollen Armbrüste.
Ich bin neu hier im Forum und wollte mal meinen ersten Beitrag zusteuern.
Vor zwei Wochen kam ich auf den gedanken mal eine Armbrust selbst zu bauen.
Ich hab einfach drauf los gearbeitet ohne irgend ein Vorwissen darüber zu haben.
Ich denke aber, für die erste ist das ganz ok
Gruß
SHieK

[konni1960]

Hallo zusammen,

erst einmal ein großes Kompliment an euch und eure tollen Armbrüste.
Ich bin neu hier im Forum und wollte mal meinen ersten Beitrag zusteuern.
Vor zwei Wochen kam ich auf den gedanken mal eine Armbrust selbst zu bauen.
Ich hab einfach drauf los gearbeitet ohne irgend ein Vorwissen darüber zu haben.
Ich denke aber, für die erste ist das ganz ok
Gruß
SHieK

hallo !!
sieht ja ganz gut aus deine armbrust !
hast auch einige taten , dein stahlbogen sieht ganz gut aus !
lg.konni

[klaus1962]

Alle Achtung.
Für so schnell mal (in 2 Wochen) und "ohne Vorkenntnisse" gebaut, schaut die AB wirklich nicht schlecht aus.
Ich hab für meine erste (bisher einzige) ca. ein halbes Jahr gebraucht.

Ein paar kleine Details, wie zB. die Einbindung sind noch verbesserungswürdig.
Auch die Schlaufen der Sehne sowie die Bogenenden (sollten besser abgerundet werden)
kommen mir noch nicht ganz vertrauenserweckend vor.

Machst Du vielleicht noch ein paar Bilder (evtl. auch von den Bolzen/Pfeilen) ?
Ein paar Daten wären auch noch interessant.

Gruß
Klaus

[Theudebald2]

Hallo Shiek,

Zunächst herzlich willkommen hier !

Sieht gut aus !
Es sieht auch so aus als hättest Du durchweg nichtrostenden Stahl verwendet ?

Aus welchem Material ist der Bogen ,wie ist die Nuss gelagert usw.
Wir sind da immer sehr neugierig !

Eines kann ich Dir jetzt schon sagen -wie Klaus 1962 schon schreibt ,Du solltest die Sehnenlager sauber verrunden
und polieren, sonst könnte es sein ,daß Du von der Sehne eins übergebraten bekommst !

Gruß Theudebald

[shiek]

Hallo zusammen,

erst einmal vielen Dank für das Feedback.
Fotos werde ich noch nachreichen. Falls jmd spezielle Wünsche hat, nur raus damit .

@Klaus:
2 Wochen finde ich gar nicht so kurz. In dieser Zeit kann mann einiges schaffen, wenn mann nicht ganz so Detailverliebt zur Sache geht. Vorwissen über das bauen von AB habe ich keins gehabt, muss aber dazu sagen, das ich als Industrie- Mechatroniker über sehr gute Handwerkliche Kenntnisse verfüge. Wenn dann noch die nötige Maschinen Zugänglichkeit vorhanden ist, ist das alles nicht mehr so wild. Nur zu wissen "wie was zu sein hat" war ein reines Experiment, da ich als Vorlage nur ein Bild einer fertigen AB hatte.

@Theubald:
Gut erkannt. Alle metalenen Bauteile sind aus V2A. Als Holz habe ich Buchenholz benutzt. Die Nuss ist mit einem 8mm Rundstahl gelagert, der in jeweils einer AB-Hälfte in einer Sacklochbohrung endet.
Was kann ich noch zur Armbrust sagen... Das AB-Blatt ist ein 50mm breiter und 6mm dicker Flachstahl der zu den Enden hin sich auf 35mm verjüngt. Die Sehnenauflage ist mit einer 160er Schleifbürste ausgeschliffen. Das AB-Blatt habe ich in die geschwungene Form gewalzt. Die Fußschlaufe ist aus einem 20x6mm Flachstahl an das Blatt geschweißt.
Die Nuss habe ich aus einem 40er Rundstahl in Form geflext und gefeilt. In der Mitte hat sie eine 8,2mm Durchgangsbohrung für die Achsaufnahme.
Der Abzug ist aus einem 20x6mm Flachstahl in eine Z-Form gebogen. In der Mitte des "Z" ist ein 6mm Rundstahl als Achse angeschweißt.
Da ich nicht wusste wie stark die Sehne sein muss, hab ich einfach eine Endlosspule meiner Bogensehne genommen, eine 40 String Schlaufe gelegt und das ganze dann in sich eingedreht. Der Sehnenmitte habe ich eine Mittelwicklung verpasst.
Um die Armbrust zu spannen muss ich schon mit beiden Händen kräftig ziehen, um die Sehne hinter die Nuss zu bekommen.
Wie viel Pfund sie haben mag, kann ich nur leider sehr schwer einschätzen.
Für die Wicklungsaufnahme habe ich eine 30er Bohrung durch die AB gemacht und habe dann das Blatt einfach mit 20m Lederband angeschnürt.

Gruß
SHieK
