Mandschu warbow - Baubericht eines Langzeitprojektes

[Neumi]

Heute war der Griffbereich gerade, aber beide Enden weiterhin mit seitlichem Verzug. Ein Ende kalt gebogen und KNACK, das Ende dieses Versuchs.
Ausgerechnet eine schlechte Epoxid-Klebung zwischen altem Kern und Aufdopplung (ich kann mich nicht mal mehr erinnern wann ich die letzte schlechte Klebung mit Epoxid fabriziert habe).

[Spanmacher]

Das tut mir sehr leid für Dich.

[Hieronymus]

Oh man... Der will nicht mit nach Kolbingen... Am besten Mal auf die Seite legen und erst nach einiger Zeit wieder anpacken.

[Neumi]

Danke, danke. Ich hab mir die Bruchstücke nochmal angeschaut, es ist nur sehr wenig verloren gegangen und die großen Teile lassen sich optimal zusammen schieben. Also auf zum nächsten Frankenstein
HLP auf 120° C und UHU Plus Endfest 300 in die aufgespreizten Fugen geföhnt
Die seitliche Abweichung habe ich im Zug der Verklebung hoffentlich korrigiert.
Wenn das Epoxid hart ist, gibt's noch eine Sehnenwicklung

2 kleine Holzstücke ungenau für ein verlorenes Bruchstück eingefügt. Das Epoxid füllt die Lücken

die Biegung sieht aus wie auf der anderen Seite

[Faenwulf]

Man, der macht es echt spannend der Bogen!

[Neumi]

Wohl wahr, der macht es spannend.

Hier noch ein Foto der seitlichen Abweichung, hatte ich vergessen zu posten

die Abweichung wwar noch größer als auf dem Foto zu sehen

heute habe ich den Bogen entzwungen, die Kleberreste entfernt und nochmal kleine Abweichungen gerichtet.
Dann schnell Rinder-Rückensehnen zerfleddert (vorgehämmert habe ich fast immer vorrätig ). Und mit Fisch-Kaltleim geklebt.
Morgen gibt es dann noch eine dicke Lage Hautleim über die Wicklung.

gerichtet

[Neumi]

Gestern gab es eine Lage Hautleim über die Wicklung und den kompletten Rücken.

Heute habe ich den Bogen auf die Tepeliks gebunden und dann weiter auf Standhöhe gebogen. Nach entfernen der Tepeliks gab es zunächst ein starkes Ungleichgewicht zwischen den WA und wieder starke seitliche Abweichungen.

Also habe ich zunächst den Bogen kalt zurecht gedrückt, was gut funktioniert hat. Danach gab es Schnurwicklung am deutlich stärker biegenden WA. Den zu stark reflexen Bereich vor WA-Ende habe ich erhitzt und zurecht gebogen.

Schnur am stärker biegenden WA

Ohne Schnurwicklung, aber noch mit Korrektur vor WA-Ende

Jetzt gibt es "nur" noch das Problem mit der seitlichen Abweichung im Griffbereich. Hier bin ich noch nicht viel schlauer, also habe ich den Bogen einfach auf ein Holz fixiert und lass mal bis morgen liegen. Wenn diese Korrektur nicht hilft, werde ich wohl über eine Verstärkung für den Griffbereich nachdenken.
Vielleicht hat noch jemand eine bessere Idee?

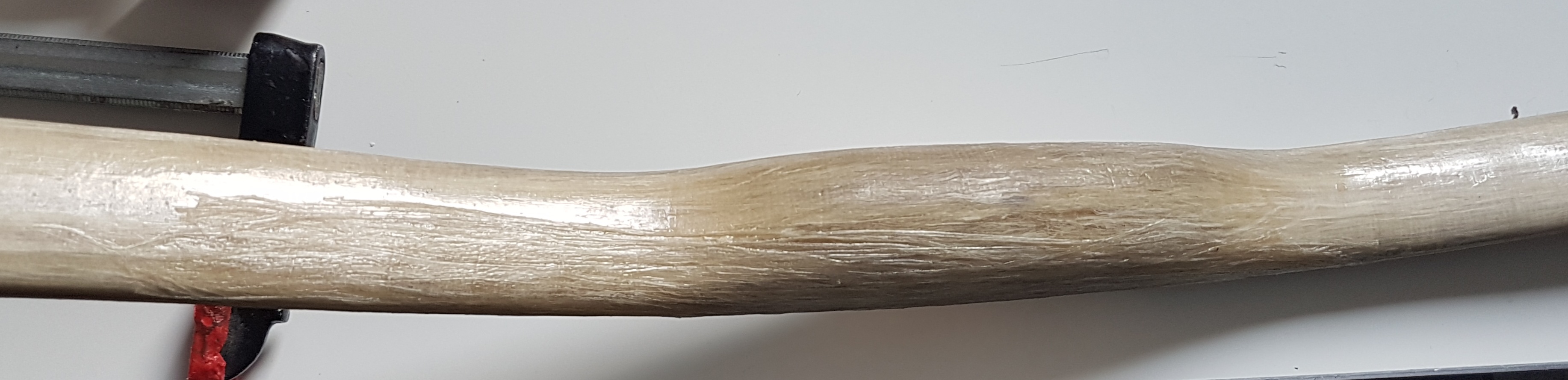

Hier sieht man gut die seitliche Abweichung im Griffbereich

die Abweichung im Griffbereich

die Abweichung im Griffbereich

so wäre der Bogen optimal in line

so sieht der Bogen jetzt aus. Ziemlich genau die Biegung die ich wollte.

Aber immherin gab es mal keine Hiobsbotschaft, sondern funktionierende Korrekturen und die Reparaturklebung hält auch noch

[Neumi]

Soeben habe ich den Bogen von allen Zwängen befreit und siehe da, die Sehne läuft nahezu mittig im Griffbereich (ca. 1 mm Abweichung). Also ab auf die Tillerwand. Auch nach mehrmaligem Auszug auf 22" hat sich die Sehnenlage nicht verändert

Man erkennt aber im geflickten Bereich, dass eine leichte Schwachstelle vorliegt und massiv Druck auf die Wicklung ausgeübt wird.
Da mir das Risiko den Bogen noch weiter auszuziehen, auf Vollauszug zu bringen oder sogar zu schießen deutlich zu hoch ist, ist dieses Experiment definitiv zu Ende. Der Bogen wird weiterhin als Studienobjekt verwendet werden, um z.B. zu sehen inwiefern sich die durch Wärme erzielten Korrekturen wieder verändern. Die Ohren werde ich auch noch schmaler machen.
Außerdem hat der Bogen genug Erkenntnisse gebracht um einen komplett neuen Versuch mit angepassten Abmessungen (vor allem deutlich breiter) zu starten.
Ich schätze das hier erzielte Zuggewicht auf 65#@34"

die markierte Reparaturstelle

Standhöhe größter Abstand zwischen Sehne und Bogenbauch 20,7 cm

Auszug 22", Zuggewicht 46# (AMO)
Schwachstelle markiert

[Faenwulf]

Sehr sehr schade! Aber irgendwann muss man wohl wirklich auf Nummer sicher gehen, bevor einem alles um die Ohren fliegt. aber hört sich so an als ob du genug Erfahrungen mit genommen hast, damit der Bau nicht völlig umsonst war!

Ich bin auf jeden Fall gespannt, auf einen neuen Versuch!

[kra]

Schade, aber "nach dem Bogen ist vor dem Bogen". Erfahrung hast du jetzt ja mehr als die Allermeisten gesammelt. Ich freu mich auf dein nächstes Projekt.

[Neumi]

Ich konnte die seitliche Abweichung im Griffbereich stabilisieren, indem ich einseitig zusätzliche Sehnen geklebt habe.

Außerdem habe ich die beiden Ohren schlanker gemacht und sie sind noch immer stabil.

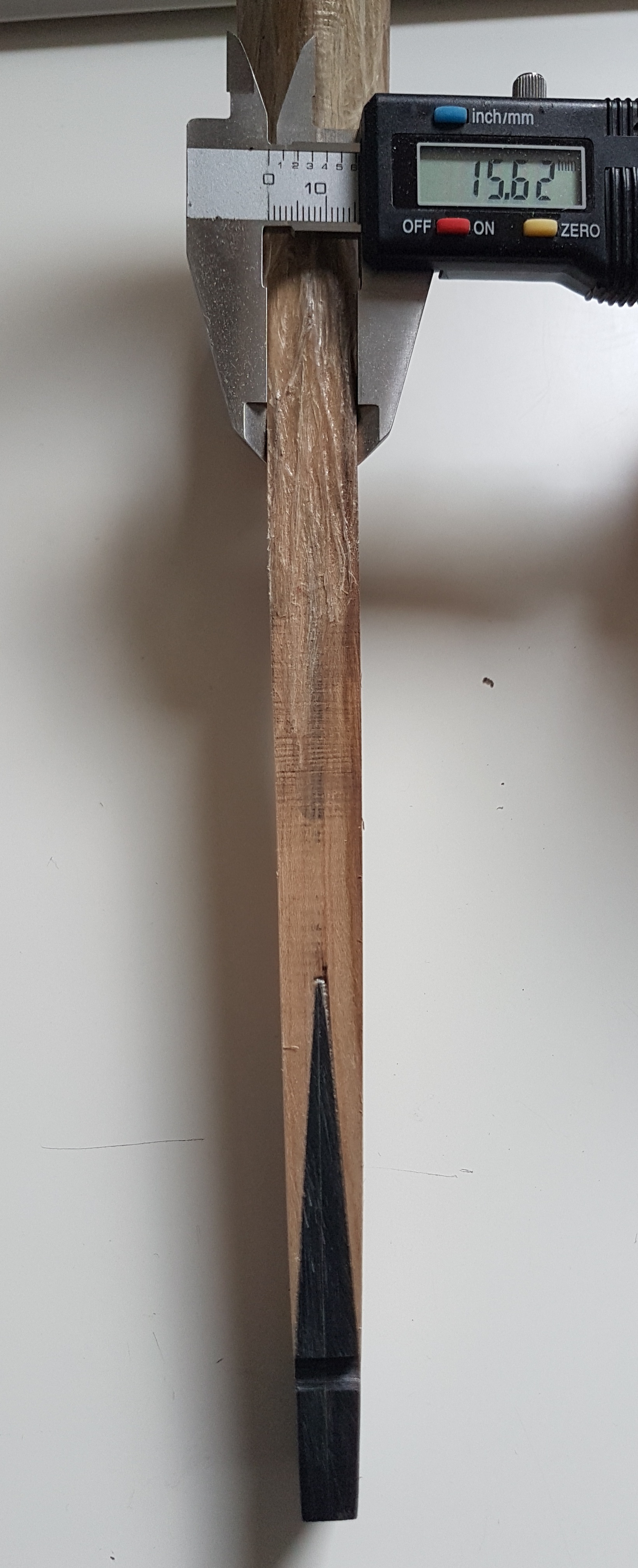

Was weiterhin ein Problem ist, sind die instabilen Übergangsbereich Knie zu Wurfarm. In diesem Bereich ist eindeutig zu wenig Sehne. Wie schon erwähnt wird im alten Bericht von ca. 18% der Gesamtsehnenmasse pro Knie/Ohr gesprochen. Außerdem denke ich dass es sinnvoll ist den Spleiß Knie/WA länger zu machen, nämlich auf 12-13 cm. Diese Länge kann man auch von den Bauteilfotos des alten Berichtes ableiten und auf einem Röntgenbild eines alten Bogens erkennen.
Ich werde in der kälteren Jahreszeit zusätzlich Sehnen in diesem Bereich kleben, auch wenn dadurch wahrscheinlich der Reflex wieder zunehmen wird. Interessant ist noch, dass im alten Bericht dem Knie und Ohr ein Anteil von 4/10 am Gesamt-Zuggewicht zugesprochen wird. Es wird also interessant sein zu sehen, ob sich das Zuggewicht noch nach oben ändern wird.


Außerdem habe ich an der geflickten Stelle nochmal zusätzliche Sehnen gewickelt und den Bogen heute auf ca. 33" gezogen. Das waren gut 65# Zuggewicht. Ich lag mit meiner Schätzung also ganz gut. Bei 33" hatte ich dann den Eindruck dass der Bogen anfängt härter zu werden, zu stacken, kann aber auch täuschen.

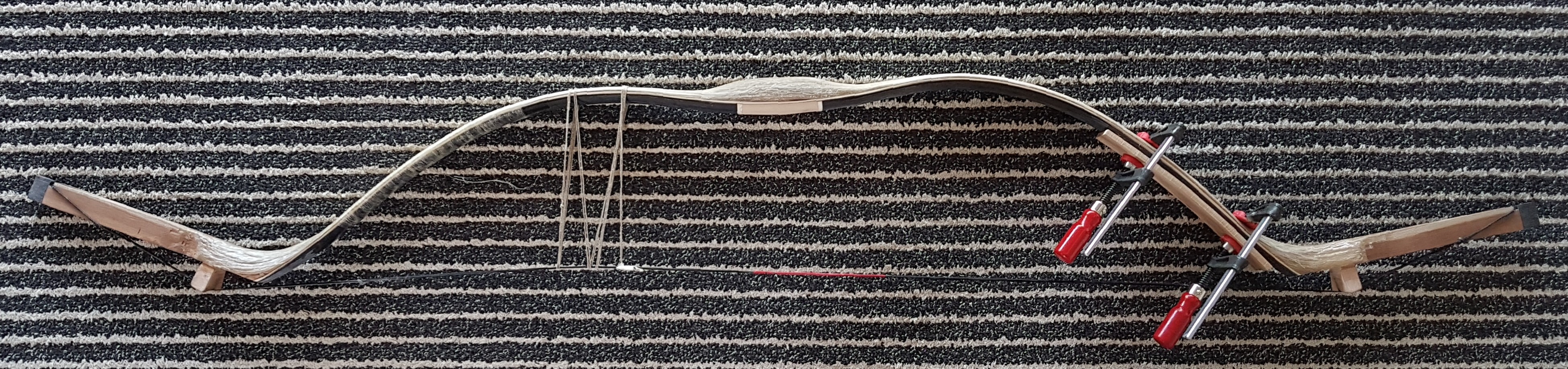

Auszug ca. 33" mit 65,4#

[Bowster]

Das Auszugsbild lässt ja hoffen, bin zwar kein Experte für Komposits, sieht aber ganz gut aus.

[Snake-Jo]

Da mir das Risiko den Bogen noch weiter auszuziehen, auf Vollauszug zu bringen oder sogar zu schießen deutlich zu hoch ist, ist dieses Experiment definitiv zu Ende. Der Bogen wird weiterhin als Studienobjekt verwendet werden, um z.B. zu sehen inwiefern sich die durch Wärme erzielten Korrekturen wieder verändern. Die Ohren werde ich auch noch schmaler machen.

@Neumi: Zu Ende oder doch nicht? Auf 33" ausgezogen ist doch eine Ansage!
Wie willst du weiter verfahren?

[Neumi]

• Zu Ende oder doch nicht?

  Da ich zusätzliche Sehnen um die Bruchstelle gewickelt hatte, erschien mir ein weiteres, vorsichtiges ausziehen OK. Auf der Tillerwand habe ich eine recht gute Kontrolle und bin ein gutes Stück vom Bogen entfernt.
  In dem jetzigen Zustand, mit den instabilen Bereichen kurz vor den Knien, ist mir ein schießen zu riskant.
  Wenn es gelingt diese Bereiche zu stabilisieren, dann überlege ich wieder neu.


  Wie willst du weiter verfahren?

  Was weiterhin ein Problem ist, sind die instabilen Übergangsbereich Knie zu Wurfarm. Ich werde in der kälteren Jahreszeit zusätzlich Sehnen in diesem Bereich kleben

  Davon abgesehen wird sowieso ein neuer Bogen gebaut werden.

[Snake-Jo]

Danke für die Info.
Ja, mit deinen Erfahrungen kannst du sicher gut in einen zweiten Bogen einsteigen.
Beste Voraussetzungen! Man soll ja weiter an einem Modell feilen, bis alles "safe" ist.
