Übungsbogen aus Kieferbohle

[Leo]

Sehe ich das richtig, dass der obere Wurfarm in sich verdreht ist?

[Galighenna]

Japp siehst du richtig, und da gab es auch schon Korrekturbemühungen, einige Beiträge früher

[Gornarak]

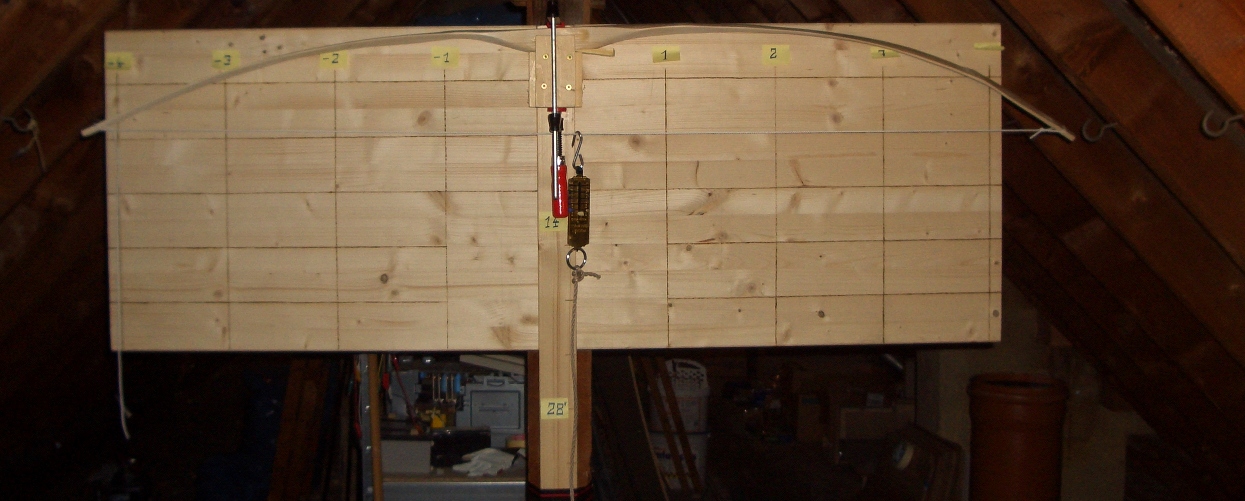

Ich hab nur rechts an der 2 gearbeitet und weiter Raspelgräben mit 100er Papier verschliffen.

Entspannt

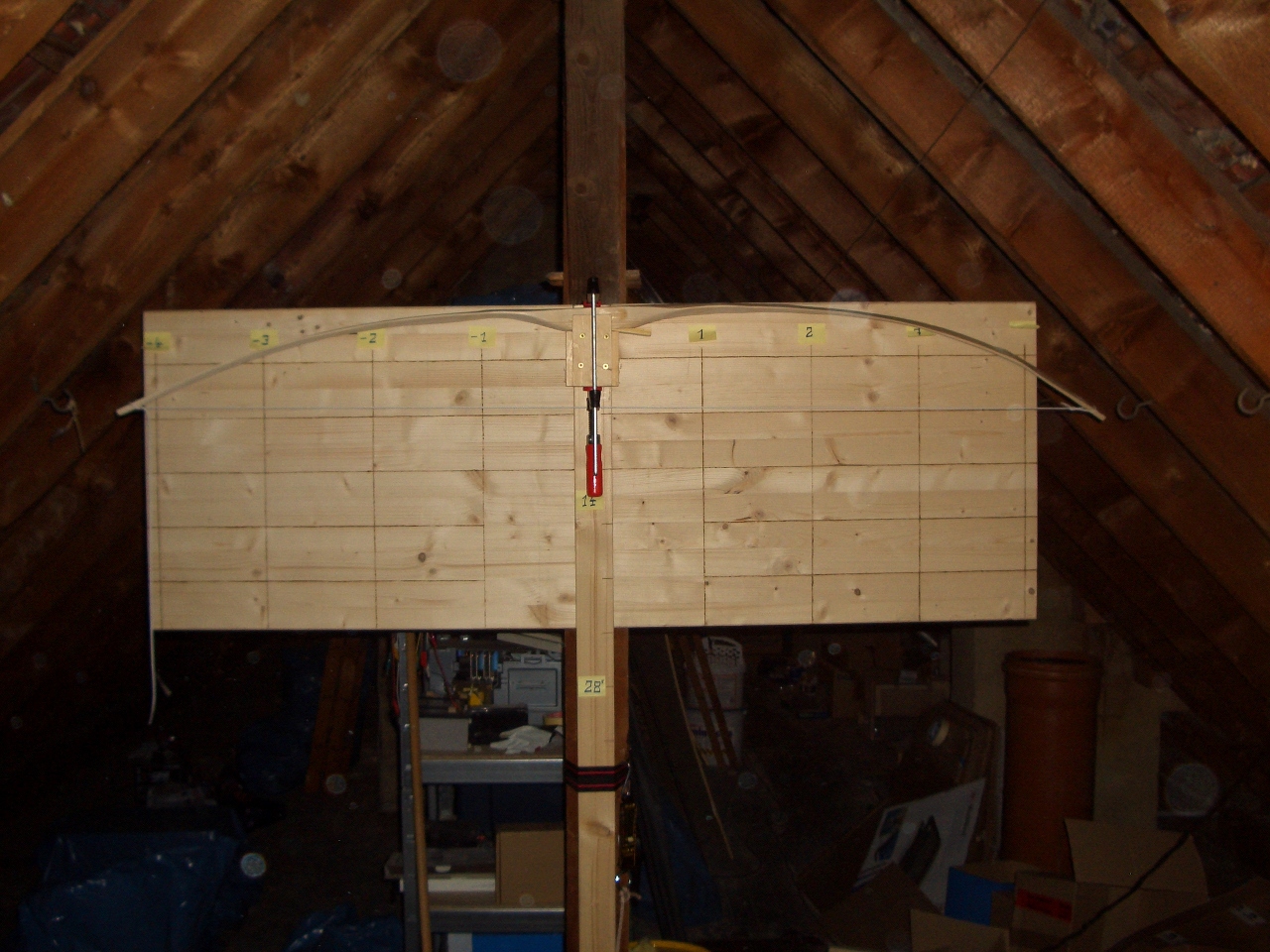

Auf Standhöhe sieht man schon, dass der rechte Wurfarm jetzt mehr kommt.

Standhöhe

Die Wurfarme kommen jetzt gleichmäßig, aber rechts hat er bei 3 noch die Schwachstelle, die mir nicht gefällt. Dafür ist er auf beiden Seiten zwischen 1 und 2 noch zu steif. Da werd ich wohl weiter schwächen, um die Schwachstelle zu entlasten.

24# bei 27" Auszug

Handarbeit

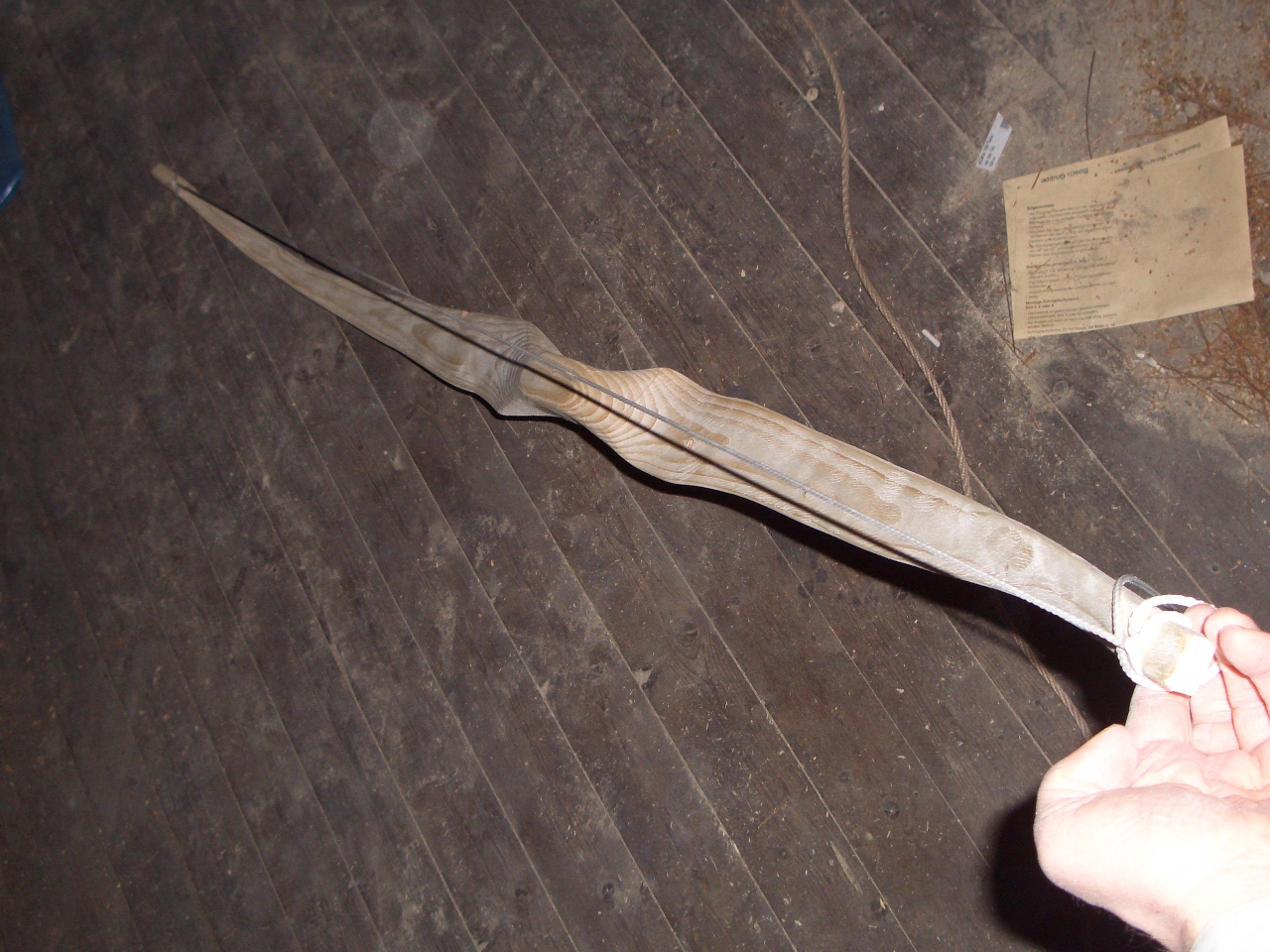

Der Sehnenverlauf ist nichts für Ästheten, läuft aber mittig durch den Griff. auf dem Foto kommt das sogar noch recht harmlos rüber.

Sehnenverlauf

Ich überleg echt, was ich mit dem Bogen noch machen soll. Das Zuggewicht hab ich ja kolossal verfehlt und die Wurfarme sind grausam verdreht. Ich überleg jetzt, beide Wurfarme je um einen Zoll zu kürzen und vielleicht Sidenocks zu probieren, um den Drehwuchs auszugleichen. Vielleicht kürz ich die Wurfarme aber auch Stück für Stück, um zu sehen, wann die ersten Stauchbrüche auftreten.

[Leo]

Ich würde an dem einfach ein paar Dinge an dem ausprobieren.
Wie du schon gesagt hast, kürzen und schauen wann Satuchbrüche auftreten etc. .

[Gornarak]

Ich hab mich weiter damit beschäftigt, Raspelspuren zu entfernen. Da meine Werkstatt mäßig gut ausgeleuchtet ist und ich meist nur in den Abendstunden dazu komme, am Bogen zu arbeiten, markiere ich mir die Raspelspuren im Tageslicht mit Bleistift. So kann ich ihnen dann auch bei schlechterer Beleuchtung zu Leibe rücken.

Gekennzeichnete Raspelspuren

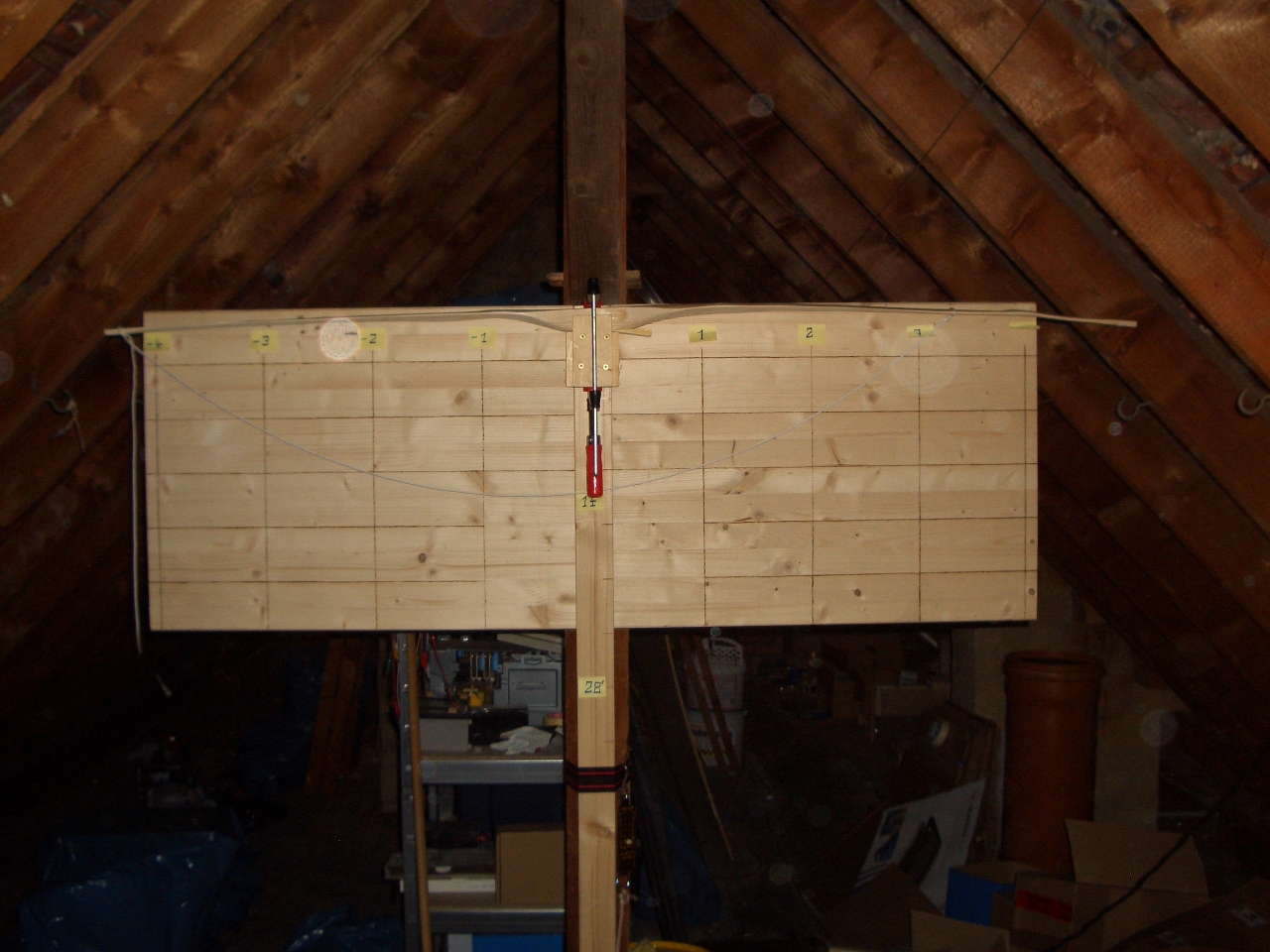

Ich habe mal das Bild des Bogens vom ersten Termin auf dem Tillerbaum über den aktuellen Stand gelegt. Er hat jetzt etwa 1" Set gesammelt.

Entspannt ca. 1" Set

Standhöhe (aber Zugwaage schon eingehängt)

Ich glaube, an der Schwachstelle habe ich jetzt nach Vollauszug Spuren von Stauchbrüchen entdeckt. Die sind aber noch so minimal, dass ich sie nicht fotographiert bekommen habe.

22# bei 28" Auszug

Bevor ich den Bogen kürze muss ich die Stelle wohl noch weiter entlasten. Wo feile ich eigentlich die Sidenocks ein? An der Seite, zu der sich der Bogen wegdreht?

[Ravenheart]

Die Sehne muss an der Seite ziehen, die sich WENIGER biegt. Also muss auf der Seite, die sich MEHR biegt die Rille rein.

Rabe

[Wilfrid (✝)]

Gornorak, ween der Vermeidun von "einwortposts"
Wie der Rabe auch schrieb
Die Antwort auf Deine Frage lautet

JA

[Gornarak]

Nur damit ich das nicht schon wieder falsch verstehe vielleicht mal am Bild des letzten Sehnenverlaufes:

Sehnenverlauf

Der Wurfarm im Hintergrund (im Bild oben links) dreht sich vom Bauch aus gesehen nach rechts zum Rücken weg (und kippt nicht zur Seite). Das bedeutet, die linke Seite biegt sich mehr als die rechte. An diesem Wurmarm gehört die Sehne demnach auf die rechte Seite und ich muss links einkerben. Habe ich das richtig reprodiziert?

[Gornarak]

Ich freue mich weiterhin über Aufklärung zu den Sidenocks. Tut mir leid, dass ich da ein wenig schwer von Begriff bin. Ich brauch es einfach mit dem Holzhammer

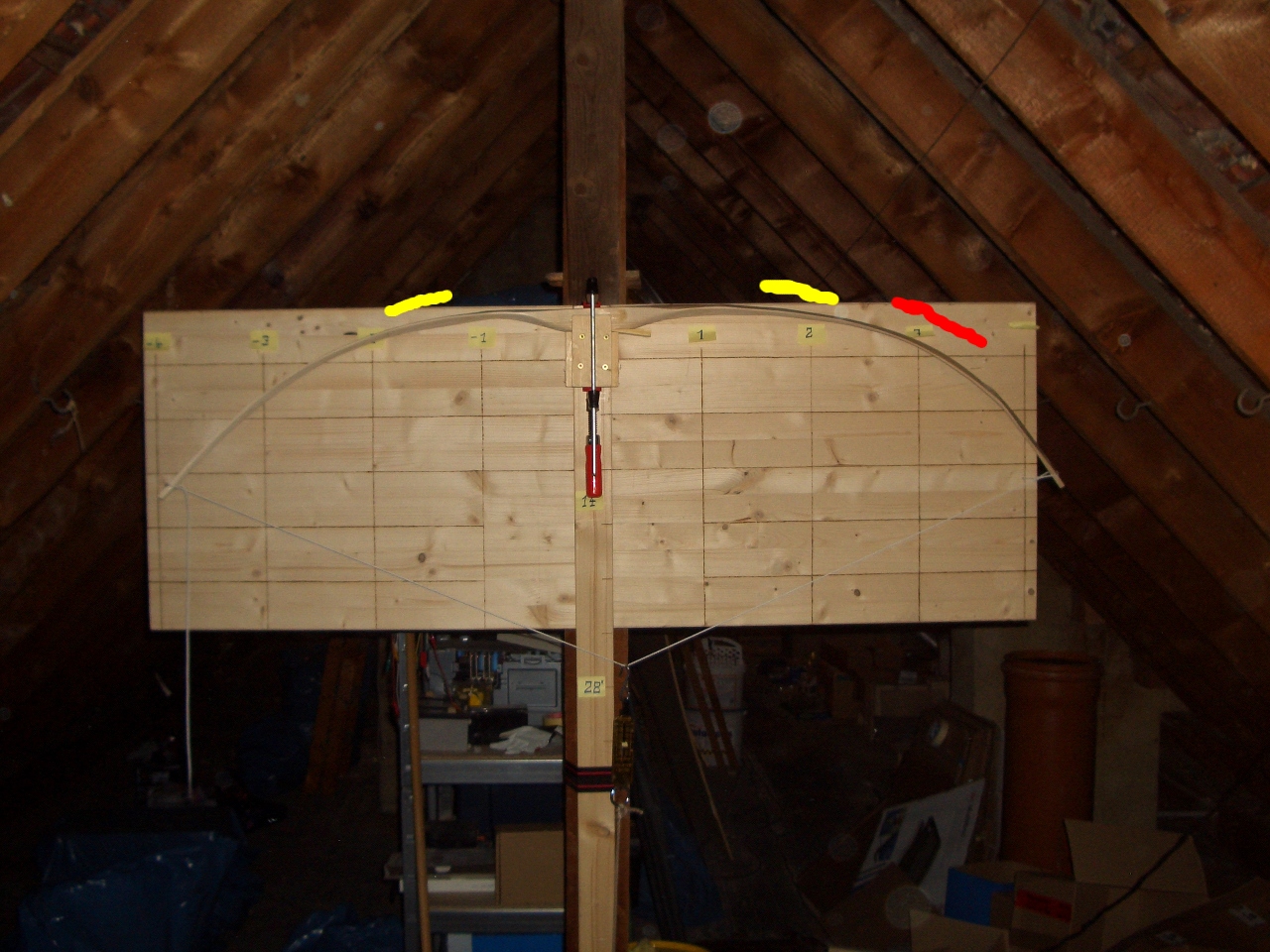

Ich hab den rechten (oberen) Wurfarm ober- und unterhalb der Schwachstelle geschwächt, damit die Bereiche mehr Belastung auf nehmen und die Schwachstelle damit entlasten. Aus gleichem Grund und um die Wurfarme nach der ungleichen Bearbeitung wieder aneinander anzupassenm habe ich beide Wurfarme zusätzlich griffnah geschwächt.

Entspannt

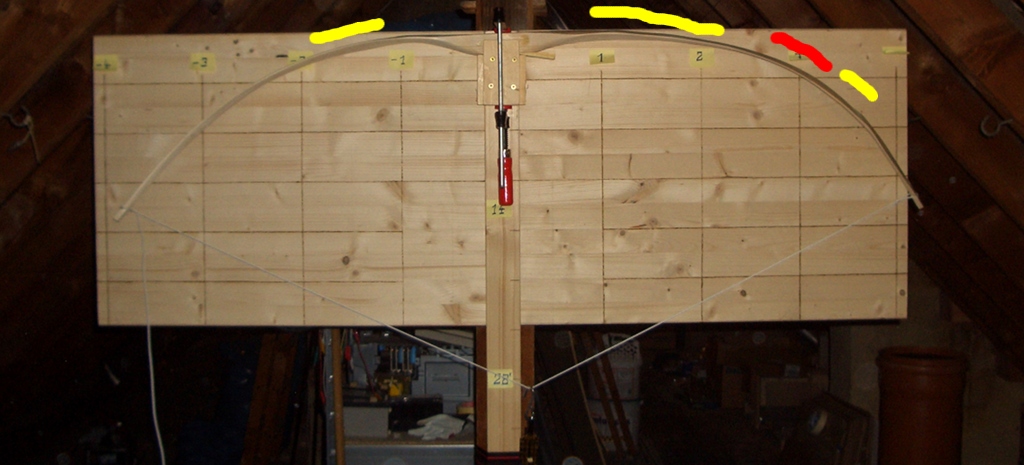

Ich werde an den gelben Bereichen weiter schwächen, um die Schwachstelle zu entlasten. Insbesondere beim rechten (oberen) Wurfarm ist der Sehnenwinkel schon bei 90°. Wenn ich kürzen will, muss sich der Wurfarm harmonischer biegen. Ich muss nochmal besser auf die Zugwaage achten. Ich glaub, ich bin doch bei knapp 30# gelandet.

30#? bei 28" Auszug

Hier hab ich mal versucht, die Stauchbrüche zu markieren. Es sind ein paar mehr geworden und es ist mir nur gelungen, die deutlichsten zu fotographieren und zu markieren. Einige hier werden aber auch so wissen, wie Stauchbrüche aussehen

Stauchbrüche

[Galighenna]

Urks... heftig... am rechten WA fehlt sher viel Biegung zwischen 1 und 2

[Gornarak]

...am rechten WA fehlt sher viel Biegung zwischen 1 und 2

Deswegen auch der dicke gelbe Strich Danke für die Bestätigung. Da fühl ich mich gleich sicherer.

[ThumThull]

Hmmm, für meinen Geschmack biegt er sich eher links zu stark.

[Galighenna]

Hmm nee links ist eine recht gut gelungene sauber gleichmäßige Biegung zu erkennen.
Wenn die rechte Seite auch so aussehen würde, wäre der Bogen fertig

[Gornarak]

Hmmm, für meinen Geschmack biegt er sich eher links zu stark.

Naja, da hat er aber keine Stauchbrüche. Es kann auch täuschen, weil der linke Wurfarm kürzer ist und schon mit weniger Vorspannung startet.

[Gornarak]

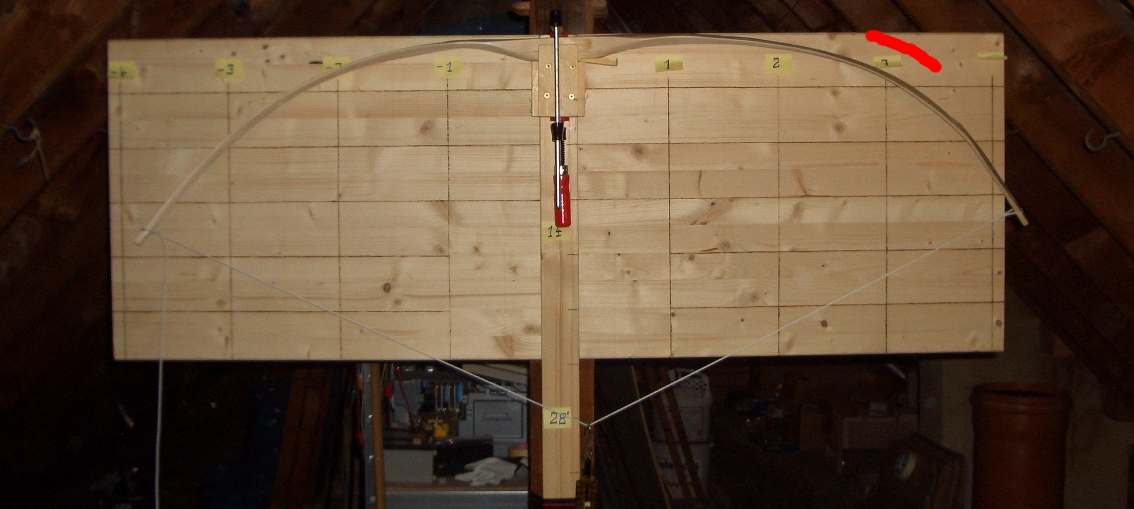

Die 30# waren übrigens nur Wunsch. Bei 28" hat der Bogen 20#. Der rechte Wurfarm gefällt mir schon besser, auch der Sehnenwinkel liegt wieder unter 90°. Die Schwachstelle be 3 (rot) existiert aber immer noch und bei 2 kann weiter geschwächt werden (gelb).

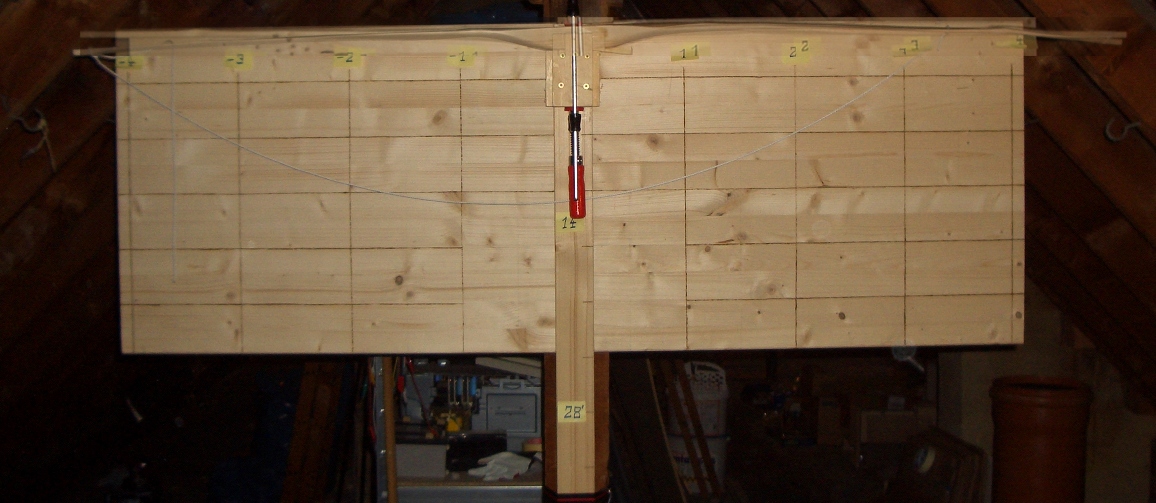

Entspannt

20# bei 28"
