Umbau meiner 200 Kp - Armbrust von 1 achs auf 4 achs- Schloß

[Theudebald2]

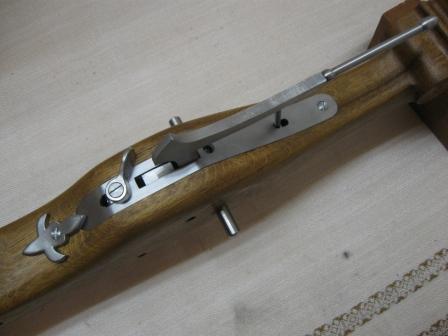

Das Schloßblech und der Schutzbügel sind eingepasst.
Der Schutzbügel wird noch um ein einschraubbares Drehteil
nach hinten verlängert.
Am vorderen Abschluß des Schloßblechs muß noch die häßliche
Buchse vom vorigen Bauzustand irgendwie überdeckt werden.

Unter dem Vorreiber sitzt die Bohrung durch welche mit dem Stechstift
der Kegel mit dem Krummstück zur Rastung gebracht wird.

Viele Teile sind noch ziemlich roh und werden am Schluß auf ein
entspechendes Finish gebracht.

Es sind mittlerweile über 100 Stunden vergangen aber ein Abschluß
ist in Sicht.

Es macht Spaß weil jeder Arbeitsgang verschieden ist - eine Wiederholung
gibt es nicht.

[Theudebald2]

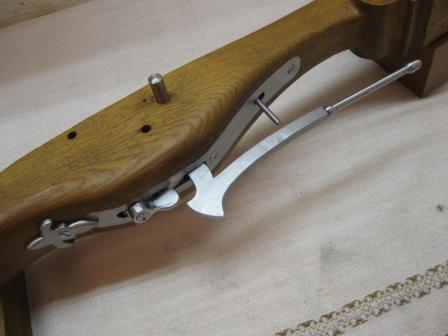

Die Sicherung mit dem Vorreiber war bereits vor
400 Jahren Bestandteil eines Armbrustschlosses.

Ich wollte den  Vorreiber nicht im Holz verankern ,sondern auf dem Schloss selbst um
die Säule nicht weiter zu schwächen - deshalb ist er um 90°verdreht angeordnet.

Gruß Theudebald

[klaus1962]

Hallo Werner

Wie oben versprochen, darf ich Dir noch meinen Nachbau von meinem AB-Spanner zeigen.

Gruß
Klaus

[Bogenede]

Gute Arbeit

Grosses Lob

[Theudebald2]

@Klaus

eine ganz tolle Idee,und eine sauber gearbeitete Armbrust wie man ja auch an dem Bild mit dem geätzten Seitenbeschlag aus Messing sieht (siehe Messerbereich).

Zeigst Du mir noch Deinen Nussbrunnen ?

Gruß Werner

[Theudebald2]

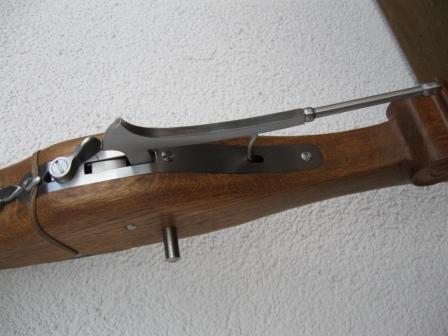

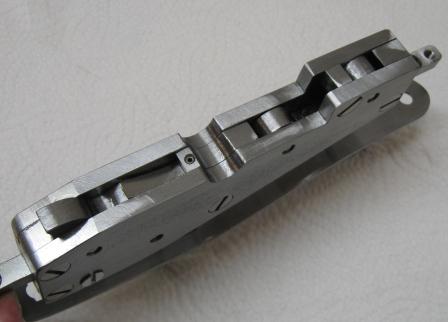

Das fertige Schlößchen wiegt 980 g,lässt sich in 2 min komplett zerlegen und durch die Verstiftung ebenso schnell
wieder montieren .Es ist in 2 min eingebaut.

In original historischen Armbrusten war das Schloß (soweit mein Kenntnisstand)keine separat herausnehmbare
Gruppe sondern die Achsen waren im Holz gelagert.

Die Konstruktion war wohl hinsichtlich der Toleranzen unproblematisch-bei geringem Verzug des Holzes hat das dann noch
funktioniert.

Dank der "Interessengemeinschaft historische Armbrust"bin ich an die Prinzipskizze von 1599 gekommen.
Das Schloß habe ich speziell für meine 230 Kp Armbrust mit Google Scetchup konstruiert und angefertigt.

Gruß Theudebald

[Theudebald2]

Das Bild wurde wegen ausgeschöpftem Kontingent nicht angenommen

Versuch URL

http://wernerdiebold.magix.net/public/u ... 4-achs.htm

[Theudebald2]

Versuch ob das mit dem Bild jetzt klappt.


[Der Wanderer]

Leider bin ich erst heute auf diesen Pfad gestoßen. Die Bilder kann ich leider auch nicht sehen. Das Thema interessiert mich aber.
In meinemBoeheim, Handbuch der Waffenkunde, ist der Mechanismus einer Stecherarmbrust abgebildet. Der ist auch mehrachsig.
Ist das besprochene Schloss mit diesem vergleichbar?

Gruß Martin

[Theudebald2]

Hallo Martin,

ich kann mir zwar denken wie deine Abbildung (mit Stecher)aussieht kann
aber nur vermuten ,daß es sich dabei um dasselbe Schloß (eben zusätzlich mit Fadenstecher)
handelt.
In Ermangelung der Bildbetrachtung -geh doch einfach auf meine Homepage !

http://wernerdiebold.magix.net/public/u ... 4-achs.htm

Gib nochmal Laut ,wenn es dem entspricht.

Gruß Werner

[Der Wanderer]

Hallo Werner, ich muß Dir allerhösten Respekt für die Arbeit zollen. Eine wundervolle und saubere Arbeit.
So in etwa sollte Dein Mechanismuß dem aus dem Boeheim entsprechen. Das kann ich aber erst nöchste Woche vergleichen. Ich bin zur Zeit in einer Reha-Klinik in Bad Pyrmont. Ich denke, ich melde mich dann wieder.

Gruß Martin

[Theudebald2]

@Wanderer

Es freut mich ,wenn Dir das Schloss gefällt !
Das Prinzip ist alt und stammt aus dem Jahrbuch 2007 der Interessengemeinschaft historische Armbrust.
Von mir ist die kompakte, herausnehmbare Konstruktion ,welche ich für meine fertige- bis dato einachsige 230 Kp Armbrust- "maßgeschneidert"
habe.

Ich wünsche Gute Besserung !

Gruß Werner

[I Schuss-I Treffer]

Total genial!!!
Ich finde die Idee zum Umbau der Armbrust ist einsame spitze!

Ich baue im Moment meine dritte Armbrust und hatte bereits die Idee einen Mechanismus einzubauen mit dem ich das Abzugsgewicht verringern kann, wusste aber nicht wie ich soetwas bauen sollte.

Kann ich den Auslösemechanismus mit einer Konventionellen Fräse nachbauen?
Worauf muss ich achten?
Was kann ich als Feder für die Kegel nehmen?
Gibt es Baupläne für den Auslösemechanismus?
Woher bekomme ich guten Federstahl für die Wurfarme?

Gruß Robert

[Theudebald2]

@I Schuss-I Treffer

Kann ich den Auslösemechanismus mit einer Konventionellen Fräse nachbauen?

Als Unterstützung für gerade Flächen kannst Du natürlich fräsen-aber da gibt es viele Radien
welche nach Anriss an einem Bandschleifer oder mit der Feile leichter anzubringen sind.

Worauf muss ich achten?

Du mußt die Berührungsflächen der Schloßteile auf Ihren Achsen nacheinander einpassen.

Was kann ich als Feder für die Kegel nehmen?

Federstahlblech 0,2 mm früher MK 101 H+A

Gibt es Baupläne für den Auslösemechanismus?

Ich habe eine Konstruktion mit Google Sketcup erstellt,da kann man Maße entnehmen.
Aber diese beziehen sich eben auf den Maßeinbau für meine Armbrust.
Die Datei kannst Du von mir haben.

Woher bekomme ich guten Federstahl für die Wurfarme?

Über Stahlbogen und deren Herstellung diskutiere ich nicht ,weil ein kleiner Fehler
bereits verheerende Auswirkungen haben kann.

Gruß Theudebald

[Theudebald2]

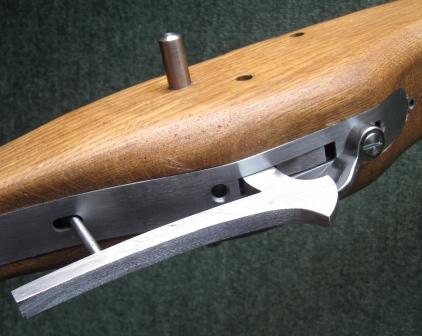

Die Aktion ist fast abgeschlossen !
Vielleicht noch eine Zwirnwicklung vor dem Knopf des Sicherungsbügels ?

Gruß Theudebald
