Hasel - Scheitellinie ungeeignet als Mittellinie

Themen zum Bogenbau
Benutzeravatar
RagnarZH
Hero Member
Hero Member
Beiträge: 513
Registriert: 09.11.2022, 22:38

Re: Hasel - Scheitellinie ungeeignet als Mittellinie

Beitrag von RagnarZH »

Ja optisch sieht 4 am dünsten aus, habe die Werte 2-fach überprüft

Der Bogen liegt mittig in der Mitte des Tillerstocks. Bisher habe ich den Bogen so aufgelegt, dass der Bogen austariert war.
Da war er rund 1cm aus dem Mass, dafür im Lot.

Gemessen habe ich mit der Schublere in der Mitte des WA, nicht am Rand - am Rand ist es dünner
Doughal
Sr. Member
Sr. Member
Beiträge: 376
Registriert: 19.05.2021, 16:12
Hat gedankt: 24 Mal
Hat Dank erhalten: 6 Mal

Re: Hasel - Scheitellinie ungeeignet als Mittellinie

Beitrag von Doughal »

Hallo Ragnar,
ich könnte mir fast vorstellen das du daran wie die Flammen der WA Innenseite sich verschmälern schon fast sehen müsstest wo der WA dicker und dünner wird.
Mich würde ein Foto der Maserung des WA mal interessieren.
Grüße, Daniel
Benutzeravatar
benzi
Forenlegende
Forenlegende
Beiträge: 7855
Registriert: 31.10.2009, 19:19
Hat gedankt: 114 Mal
Hat Dank erhalten: 18 Mal

Re: Hasel - Scheitellinie ungeeignet als Mittellinie

Beitrag von benzi »

Doughal hat geschrieben: 26.02.2024, 21:48 Hallo Ragnar,
ich könnte mir fast vorstellen das du daran wie die Flammen der WA Innenseite sich verschmälern schon fast sehen müsstest wo der WA dicker und dünner wird.
Mich würde ein Foto der Maserung des WA mal interessieren.
Grüße, Daniel
Gerade eben hatte ich genau das gedacht.... mich gefragt ob ich der einzige bin der sich an den Flammen am Bauch orientiert.. 😊

Liebe Grüße benzi
"Du hast den Verstand verloren, weißt Du das?" "Dafür hab ich ein Leben lang üben müssen"
(Peaceful Warrior, Film)
Benutzeravatar
benzi
Forenlegende
Forenlegende
Beiträge: 7855
Registriert: 31.10.2009, 19:19
Hat gedankt: 114 Mal
Hat Dank erhalten: 18 Mal

Re: Hasel - Scheitellinie ungeeignet als Mittellinie

Beitrag von benzi »

RagnarZH hat geschrieben: 26.02.2024, 21:42
Der Bogen liegt mittig in der Mitte des Tillerstocks. Bisher habe ich den Bogen so aufgelegt, dass der Bogen austariert war.
Da war er rund 1cm aus dem Mass, dafür im Lot.
Eigentlich ziehen wir ja während des Bauens in der Mitte und später deutlich über der Mitte an der Sehne... 🤔

Das ist so ein Punkt der für mich auch nach Jahren nicht wirklich geklärt ist.... 🤷‍♂️

Liebe Grüße benzi
"Du hast den Verstand verloren, weißt Du das?" "Dafür hab ich ein Leben lang üben müssen"
(Peaceful Warrior, Film)
Chirurg
Hero Member
Hero Member
Beiträge: 896
Registriert: 31.12.2012, 19:37
Hat Dank erhalten: 16 Mal

Re: Hasel - Scheitellinie ungeeignet als Mittellinie

Beitrag von Chirurg »

Benzi!
Wenn man sich entschieden hat, welcher der obere WA am Bogen wird, dann muss man für den Feintiller am Tillerbaum den Bogen entsprechend verschieben (Mitte Tillerbaum ist dann Höhe Pfeilauflage Bogen). Das mit den Fladern ist auch richtig. Aber ich kann nicht einen WA fadeoutnahe 1,2cm machen und dann tipwärts dicker und mich dann wundern, dass er fadeoutnahe mehr biegt. Das zurecht Raspeln oder Feilen eines korrekten Dickentapers ist in diesem Stadium eine halbe Stunde Arbeit. Und den Bogen so am Tillerbaum aufzulegen, das er gerade ist damit die Orientierung stimmt, ist auch keine Hexerei. Wenn er alles richtig macht, ist ein 30 Pfund, vielleicht 35 Pfund Bogen, der haltbar ist, immer noch möglich.lG Stephan
Benutzeravatar
schnabelkanne
Forenlegende
Forenlegende
Beiträge: 5720
Registriert: 11.10.2012, 05:36
Hat gedankt: 7 Mal
Hat Dank erhalten: 41 Mal

Re: Hasel - Scheitellinie ungeeignet als Mittellinie

Beitrag von schnabelkanne »

RagnarZH hat geschrieben: 26.02.2024, 19:36 Hallo zusammen
Ich habe heute die Anleitung von Stephan abgearbeitet.


Ich muss zugeben, ich sehe keine Veränderung.
Darf ich um Eure Einschätzung bieten?
Da muss ich widersprechen, es wird schon besser, nur Geduld du bist in guten Händen. :
Und wie gesagt, so ein Mölle sieht immer etwas bes……. aus.
Lg Thomas
The proof of the pudding is in the eating!
Benutzeravatar
RagnarZH
Hero Member
Hero Member
Beiträge: 513
Registriert: 09.11.2022, 22:38

Re: Hasel - Scheitellinie ungeeignet als Mittellinie

Beitrag von RagnarZH »

Hallo zusammen

Bilder der WA - die Flammen sind nur schwer sichtbar trotz bearbeiten.

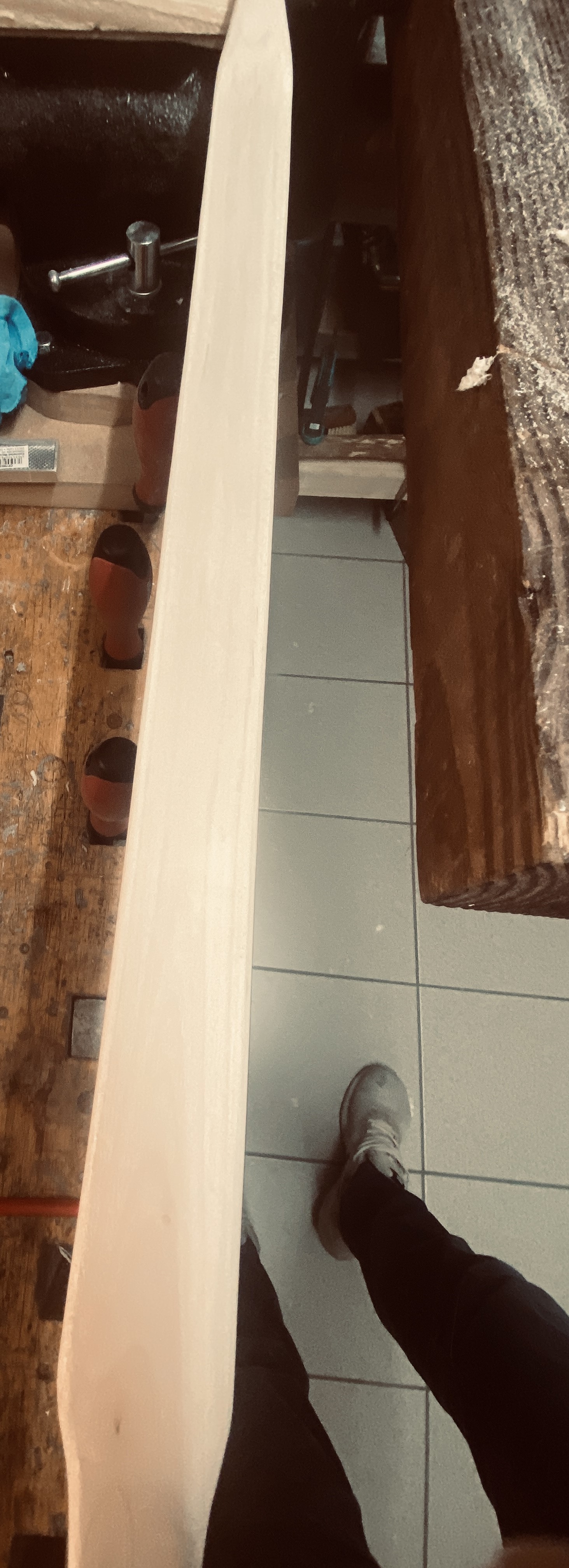

linker wA
linker WA IMG_3605.jpg

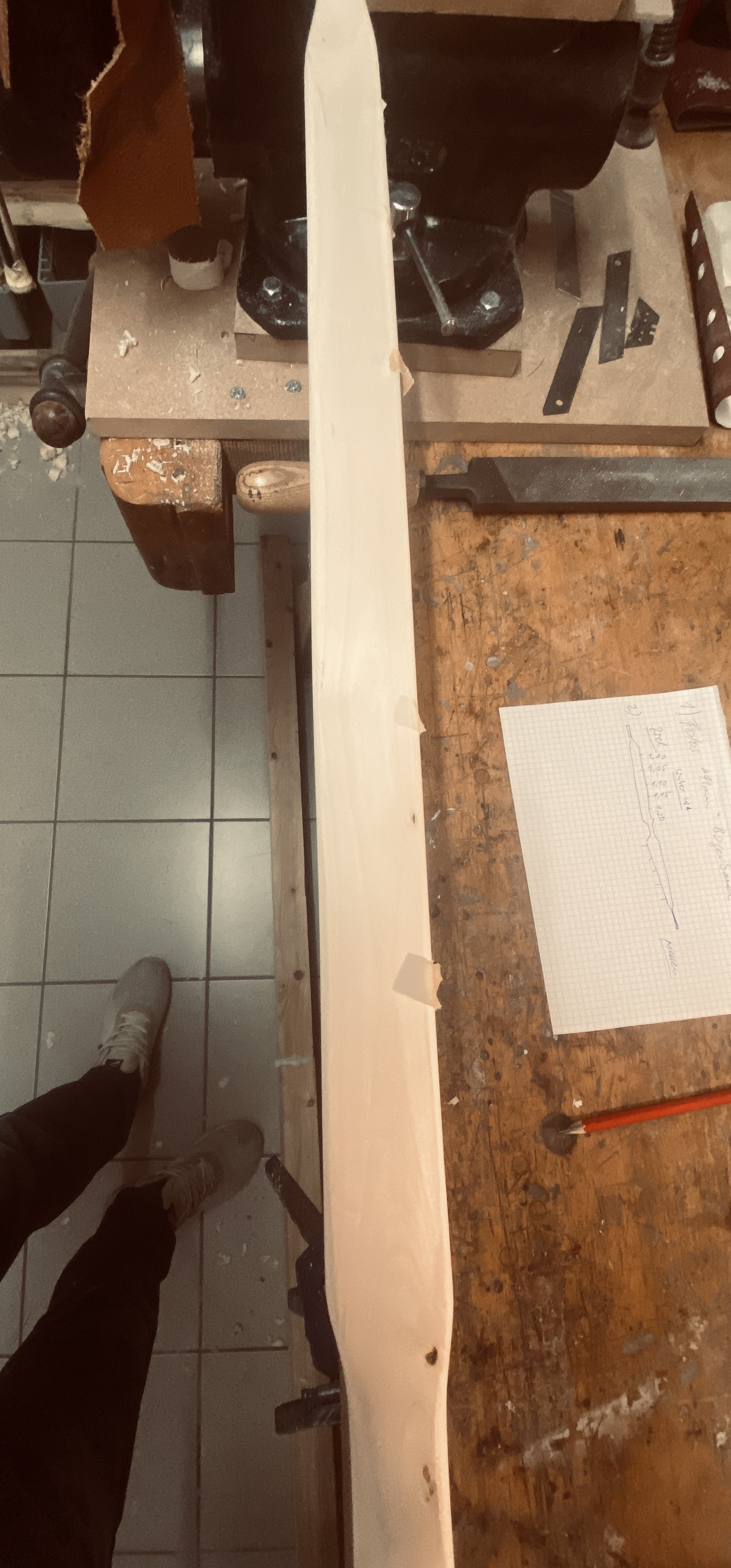

rechter WA
rechter WA IMG_3606.jpg

ich habe den rechten WA ebenfalls noch ausgemessen - in den gleichen Abständen wie beim linken WA

Linker Wurfarm_________________________________________________________________________________rechter Arm

Nadel____ 5.______4.______3.______2.______1._____Griff____1._______2.______3.______4._______5._____Nadel
_________ 1.1_____ 1,1____ 1,2_____1,3_____1,2____________1,3______1,25____1,15____1,15_____1,2____
Doughal
Sr. Member
Sr. Member
Beiträge: 376
Registriert: 19.05.2021, 16:12
Hat gedankt: 24 Mal
Hat Dank erhalten: 6 Mal

Re: Hasel - Scheitellinie ungeeignet als Mittellinie

Beitrag von Doughal »

Danke für die Fotos. Ich denke man kann an dem Verlauf der Flammen sehen wo der WA dünner und dann wieder dicker wird. Stimmt auch mit deinen Messungen zusammen.
Dateianhänge
linker WA IMG_3605~2.jpg
Benutzeravatar
RagnarZH
Hero Member
Hero Member
Beiträge: 513
Registriert: 09.11.2022, 22:38

Re: Hasel - Scheitellinie ungeeignet als Mittellinie

Beitrag von RagnarZH »

Doughal hat geschrieben: 27.02.2024, 20:41 Danke für die Fotos. Ich denke man kann an dem Verlauf der Flammen sehen wo der WA dünner und dann wieder dicker wird. Stimmt auch mit deinen Messungen zusammen.
ja da habe ich zimlich geschlampt was den Verlauf angeht - Asche auf mein Haupt!

werde die nächsten Tage sorgsam die Anpassung vornehmen - am linken WA
den Rechten belasse ich mal noch unverändert
Benutzeravatar
RagnarZH
Hero Member
Hero Member
Beiträge: 513
Registriert: 09.11.2022, 22:38

Re: Hasel - Scheitellinie ungeeignet als Mittellinie

Beitrag von RagnarZH »

Hallo
Der linke WA wurde korrigiert und die Zielmasse erreicht.
li WA neu IMG_3630.JPG
Den rechten WA habe ich neu ausgemessen. Korrigiert noch nicht
rechter WA IMG_3621.jpg
Der Bogen wurde langsam ausgezogen und jeweils 40 mal gezogen

Der Bogen ohne Sehne
Bogen aufgespannt
14" - 11.8#
16" - 14.2#
18" - 19.8#
Ich würde nun den rechten WA an die Masse des linken WA anpassen - mE biegt er rechts unregelmässig und ungleich, obwohl die Masse abnehmend sind - zwar nicht analog dem linken WA aber stimmig. Liege ich da richtig?
Danke für die Unterstützung

Nadel li......5..............4..............3............2..........1.....Griff.......1........2.........3...........4..........5......Nadel re
...........1.2...1.0.......1.0...........1.15.......1.18........1.2................1.3......1.25.....1.2........1.15.....1.2.......
Benutzeravatar
RagnarZH
Hero Member
Hero Member
Beiträge: 513
Registriert: 09.11.2022, 22:38

Re: Hasel - Scheitellinie ungeeignet als Mittellinie

Beitrag von RagnarZH »

Nachtrag bezüglich Flammenverlauf:
müssten diese nicht ausgeglichener verlaufen?
Die Fotos 1 und 2 sind das Beste was ich hinbekam - hoffe man kann es einigermassen erkennen.
Benutzeravatar
RagnarZH
Hero Member
Hero Member
Beiträge: 513
Registriert: 09.11.2022, 22:38

Re: Hasel - Scheitellinie ungeeignet als Mittellinie

Beitrag von RagnarZH »

Bin heute dazu gekommen, den rechten WA von den Massen her dem linken WA anzugleichen.
Die Messpunkte von Stephan (linker WA) habe ich gespiegelt und am rechten WA analog angepasst.

die nachstehenden Fotos sind danach entstanden:

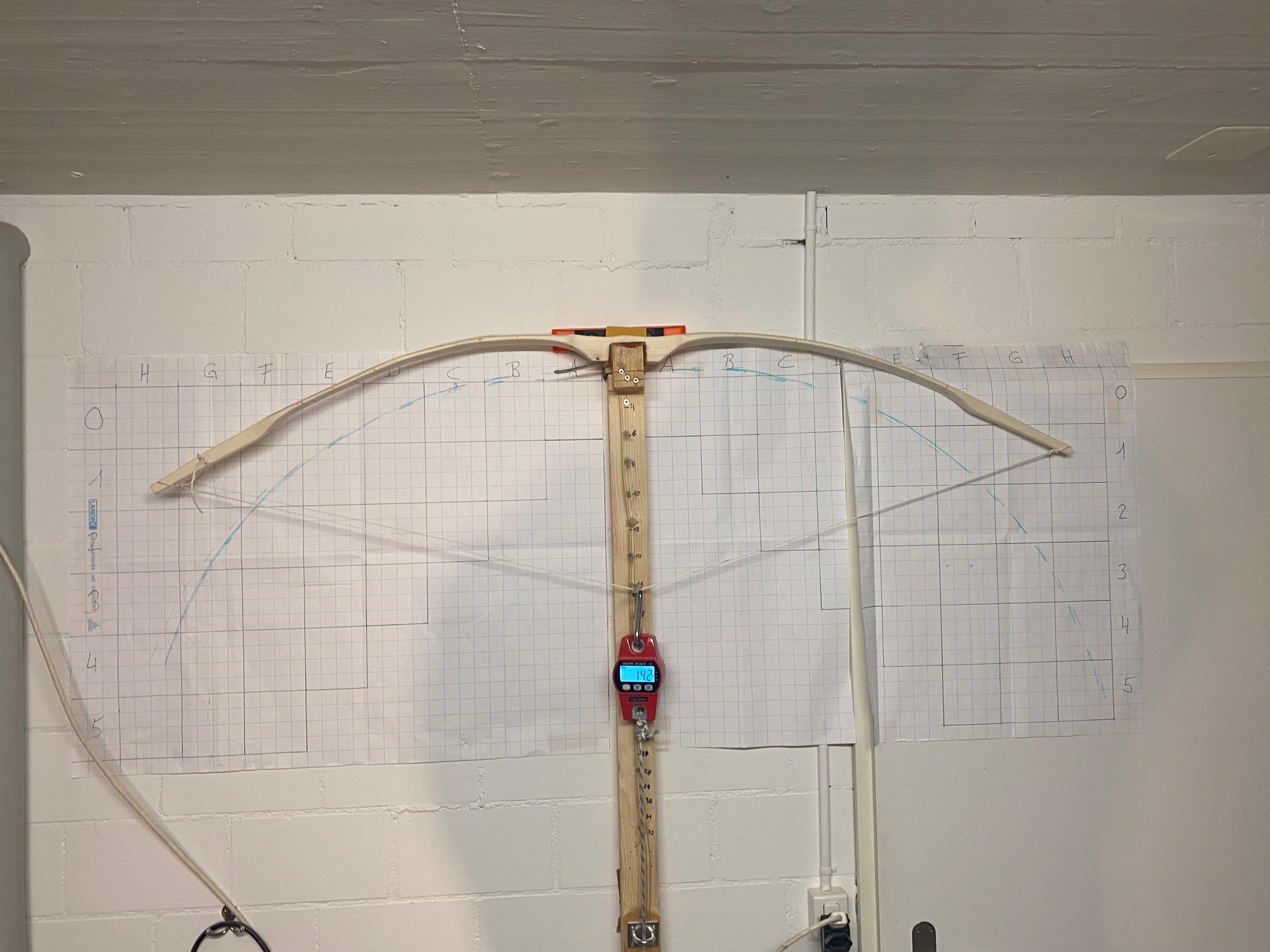

Bogen Standhöhe
mit Sehne.JPG

20* - 17#
22* - 18.8#
Ich wäre dankbar, wenn ich Eure Einschätzung erhalten dürfte. Für mich biegen sich die WA nun zimlich gleichmässig und ich würde vorsichtig weiter ausziehen.
Bei den Nadeln stellt sich für mich die Frage, ob ich diese weiter reduzieren soll. Aktuell gehen sie von 18mm auf 0.8 mm (Breite) und von 18mm auf 12mm (Dicke).

Danke für Eure Inputs.
Benutzeravatar
benzi
Forenlegende
Forenlegende
Beiträge: 7855
Registriert: 31.10.2009, 19:19
Hat gedankt: 114 Mal
Hat Dank erhalten: 18 Mal

Re: Hasel - Scheitellinie ungeeignet als Mittellinie

Beitrag von benzi »

Kann es sein dass Deine Aufnahmen immer von schräg links erfolgen? 🤔
"Du hast den Verstand verloren, weißt Du das?" "Dafür hab ich ein Leben lang üben müssen"
(Peaceful Warrior, Film)
Benutzeravatar
schnabelkanne
Forenlegende
Forenlegende
Beiträge: 5720
Registriert: 11.10.2012, 05:36
Hat gedankt: 7 Mal
Hat Dank erhalten: 41 Mal

Re: Hasel - Scheitellinie ungeeignet als Mittellinie

Beitrag von schnabelkanne »

Sieht ganz gut aus, ich würde ihn mal so lassen.
Mach mal ein Foto mit etwas mehr Auszug.
Bei den Nadeln kannst du ihn der Dicke noch etwas reduzieren, vorsichtig herantasten.
In der Breites würde ich die Nadeln so lassen, wenn sie zu schmal sind verziehen sie sich schnell.
Der Übergang von biegenden Bereich zu den Nadeln ist besonders kritisch, da knittert es zuerst.
Lg Thomas
The proof of the pudding is in the eating!
Benutzeravatar
RagnarZH
Hero Member
Hero Member
Beiträge: 513
Registriert: 09.11.2022, 22:38

Re: Hasel - Scheitellinie ungeeignet als Mittellinie

Beitrag von RagnarZH »

Guten Morgen
Danke für Dein Feedback Thomas. Bin froh, dass ich mich nicht vertan habe
@Benzi: Normal verwende ich ein kleines Stativ plus Handy, die letzten Bilder sind aus der Hand geschossen. Tendenziell also eher "von-rechts-nach-links" da rechtshänder
Ich werde die nächsten Bilder wieder mit Stativ machen, dann sollten sie mittig zum Tillerstock sein
