Bitte um Tillerhilfe

[Toking]

Hallo liebe FC-ler,

nach meiner letzten Frage zu Rattanbögen habe ich nochmal neu angefangen, der erste Versuch ist nichts gewesen.
Jetzt bin ich schon recht weit gekommen und möchte mal den bisherigen Stand zeigen.
Da es mein erster Bogen ist bin ich um jede Hilfe dankbar.

Hier die Fakten:

Länge: 61''
angestrebten Zuggewicht: 25 #
Material: Manau
Vom Design habe ich der Anleitung von Black-Arrow folgend alles eher flach gehalten und nur zu den Recurves hin verjüngt.


Hier nun die Bilder:

http://www.bielefeldts.de/fc/Tillerhilfe/index.html

Herzlichen Dank schon jetzt für Eure Tips.

Grüße
Toking

[Broken Arrow]

Hi

Respect

Sieht gut aus

Ein paar mehr infos wie länge Zuggewicht usw wären schön

Aber nichtsdestotrotz KLASSE Ergebnis

BA

[walta]

Tillersehne verkürzen und dann nochmal photograpieren.

Und nett wäre wenn man die Bilder gleich hier im Forum sehen könnte und nicht erst einen externen Link aufmachen muss (auch wenn der erfrischenderweise ohne Werbungs popup Fenster ist)

walta

[pollux]

Hallo Toking!

Wirklich klasse für den ersten Bogen. Leider leider schaut so ein Tiller nicht immer genausoschön aus, wenn der Bogen dann mal auf Standhöhe steht. Aber du bist auf einem sehr guten Weg, und bis hierhin gibts eigentlich nicht viel zu meckern am Tiller.

[Toking]

Hallo zusammen,
erstmal danke fürs Feedback.

Zu den Werten,
wie oben geschrieben 61''
Zuggewicht im Moment ca 27##
Auszug 28''
Was hab ich denn noch vergessen?

Jetzt hab ich die Tillersehne mal gekürzt.
Hier die neuen Bilder:
Hoffentlich klappt es diesmal im Thread, gestern ABend habe ich das nicht geschafft...








Es Grüßt
Toking

[walta]

Jetzt muss ich nochmal sudern. Den ganzen Bogen photographieren, ein Photo ohne Sehne und wenn geht ein Foto von vorne. Beim Auszug genügt ein Photo vom Vollauszug (so weit wie du beim Tillern halt schon bist).
Hast du ein Bild vom Griff - das Fade out auf der rechten Seite verstehe ich nicht so wirklich.

Auf welchen Auszug willst du kommen? Ich selber würde ihn jetzt mal nehmen und ein paar Pfeile fliegen lassen und schauen wie er reagiert. Im grossen und ganzen würde ich sagen er ist fertig.

walta

[Toking]

Hallo Walta,

die Bilder sind ganz drauf, anscheinend schneidet das Forum nen Teil ab.
Die Bilder liegen auf meiner Seite unter folgender URL
http://bielefeldts.de/fc/Tiller_Toking10.jpg
und da ist alles drauf, die Bilder habe ich im Forum über den img-Befehl eingebunden, warum da rechts jetzt was fehlt versteh ich nicht so ganz.

Die gewünschten Fotos reiche ich noch nach.
Der Griff ist bisher noch nicht bearbeitet. Den Fade-Out neben dem Griff hatte ich noch nicht in Form gebracht.
Nach dem Feedback werde ich jetzt mal das ganze sauber verschleifen und mich anschließend mit weiteren Bildern melden.

Herzlichen Dank nochmal an dieser Stelle für alle Mittdenker und -gucker.

Grüße
Toking

[Moormann]

Allmächd, nich mal hier is man vor Fürthern sicher
LG
Moormann
------------------------
stolzer Nembercher ^^

[Toking]

Auch ein Rücken kann entzücken

Hallo zusammen,

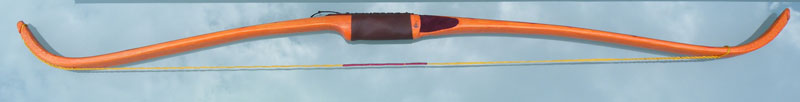

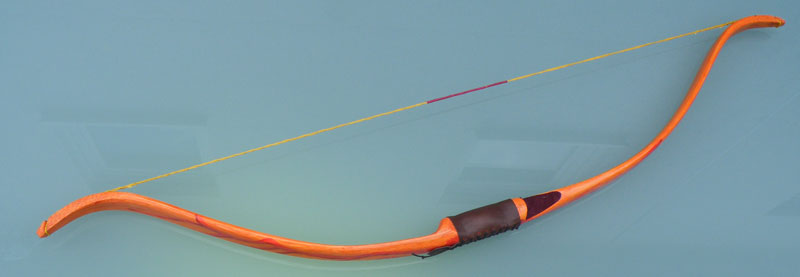

nun ist er also fertig getillert und das Finish hat er auch bekommen. Und sogar einen Namen: "Feuerblitz".

Länge sind jetzt 51" rausgekommen und bei 26" Auszug hat er 20#
Auf die Waage bringt er grade mal 380 g.
Sehne hat er eine 10-Strang -Dracon 50 mit flämischen Spleiß bekommen.

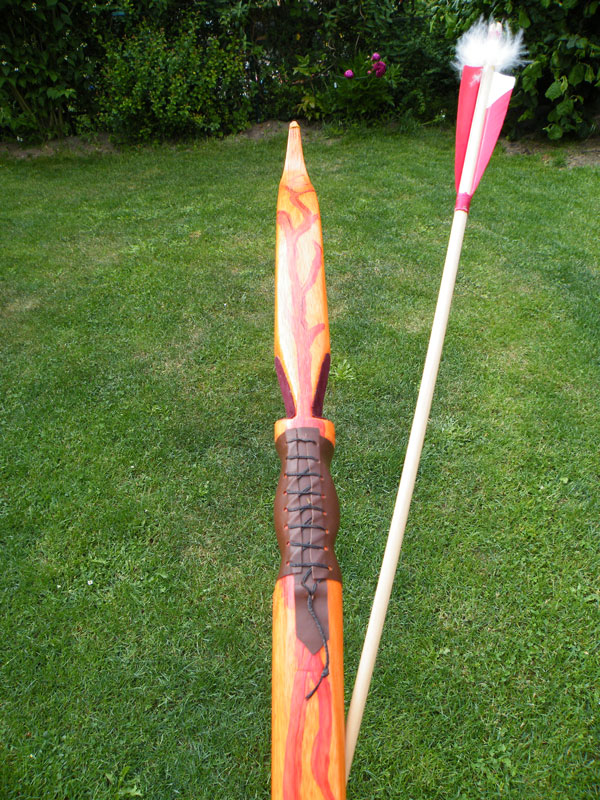

Finish ist Sienna-Beize. Das muster ist mit Acryl auf die erste Lackschicht gemalt und dann ist er nochmal lackiert.

Aber nun genug der Worte hier die Bilder:

[texas92]

servus bayrischer spetzi... (gibt keinen lederhosen-smilie)

erst mal: toller bogen

doppelseitige pfeilauflage? hab ich auch noch nie gesehn.... schiesst du abwechselnd links und rechts?
arbeitet der griff an dieser stelle etwas mit? weil die breite ja doch extrem reduziert wurde?

mfg
Tex

[walta]

Ich hätte das untere Fade out etwas flacher gemacht - da hätte ich zu viel angst das er mir an der Stelle knickt. Ansonsten ist es echt ein fetziges Teil.

walta

[Toking]

@texas92
Das mit der doppelten Pfeilauflage habe ich gemacht, weil meine Frau auch mal testen wollte, wie es ist mit der anderen Hand zu schießen, außerdem soll der Bogen auch mal interessierten Freunden geliehen werden und da weiß ich ja noch nicht, ob links- oder rechtshänder-Bauweise benötigt wird.
der Griff biegt aber dennoch nicht mit, da an dieser Stelle die gesamte Dicke noch vorhanden ist und das reicht bei dem geringen Zuggewicht doch noch aus.

@walta
Ich hoffe mal Du hast mit Deiner Angst nicht recht und der Bogen hält, aber beim nächsten Bogen werde ich mir den Rat zu Herzen nehmen.

Danke fürs mitdenken und Tips geben.
Grüße
Toking
