Erster Eschen LB

[Ins Gelbe]

Hallo liebe FCler.

Ich hätte eine Frage zu meinem ersten Langbogen-Bau-Versuch (Esche,ca 70",~33# @ 29") :

Passt die Länge zu Auszug und Zuggewicht? (bei dieser Form von Rabe beschrieben:)

download/file.php?id=28664

vielen Dank für Antworten

Ins Gelbe

p.s. Wenn der Bogen was wird, präsentiere ich ihn mal.

[tscho]

Hi ,
Klar die Dimensionierung passt, aber man kann da noch vieles andere verkehrt machen. Stell ihn detailiert rein am besten mit Bildern ,Bilder vom Holz, von den Ringen, wie der Stand gerade ist , was du vorhast etc.


Gruß
tscho

[Ravenheart]

Der Link funzt nicht! Links müssen immer mit http//... beginnen!
Und dann bitte den URL-Button zum Einfügen verwenden...

Rabe

[Ins Gelbe]

Ok,vielen Dank.

Es ist eine Eschen mit mittlerer Qualität und von einem halbschattigen Örtchen (ca. 12cm Durchmesser und ca. 240cm lang).Ich denke ich werde sie heute noch spalten oder sägen und dann mal die Staves betrachten.

Hier das Bild des Profils:

download/file.php?id=28664

Ins Gelbe

[Ravenheart]

...ah das ... danke!

Ja, die Maße passen, geh aber als Anfänger ruhig auf runde 180 cm Länge - und lass den Griffbereich bei 29" LEICHT mitbiegen...
Breite am WA hinter'm Griffübergang 3,5 cm, der Griff kann ruhig 3,0 breit und erst mal 3,5 hoch sein...

Schwieriger ist bei Esche (die hat ne sehr hohe Varaitionsbreite in der Festigkeit!) die erforderliche DICKE zu schätzen....
Ich VERMUTE, Du wirst für 33# am Ende bei (2,5 - 2,7) > 1,2 cm (Griffübergang > Sehnenkerbe) landen, solltest Dich aber lieber langsam rantasten. Ich würde mit 3,2 > 1,5 cm beginnen.... (Damit hätte er bei guter Qualität bestimmt 50 - 60#....)

Rabe

[Ins Gelbe]

Vielen herzlichen Dank.

So werde ich´s machen.Ich dachte ich mache den Griff nicht schmäler sondern wie bei einem Eiben-ELB und dafür etwas dicker.Würde das auf das gleiche rauslaufen?

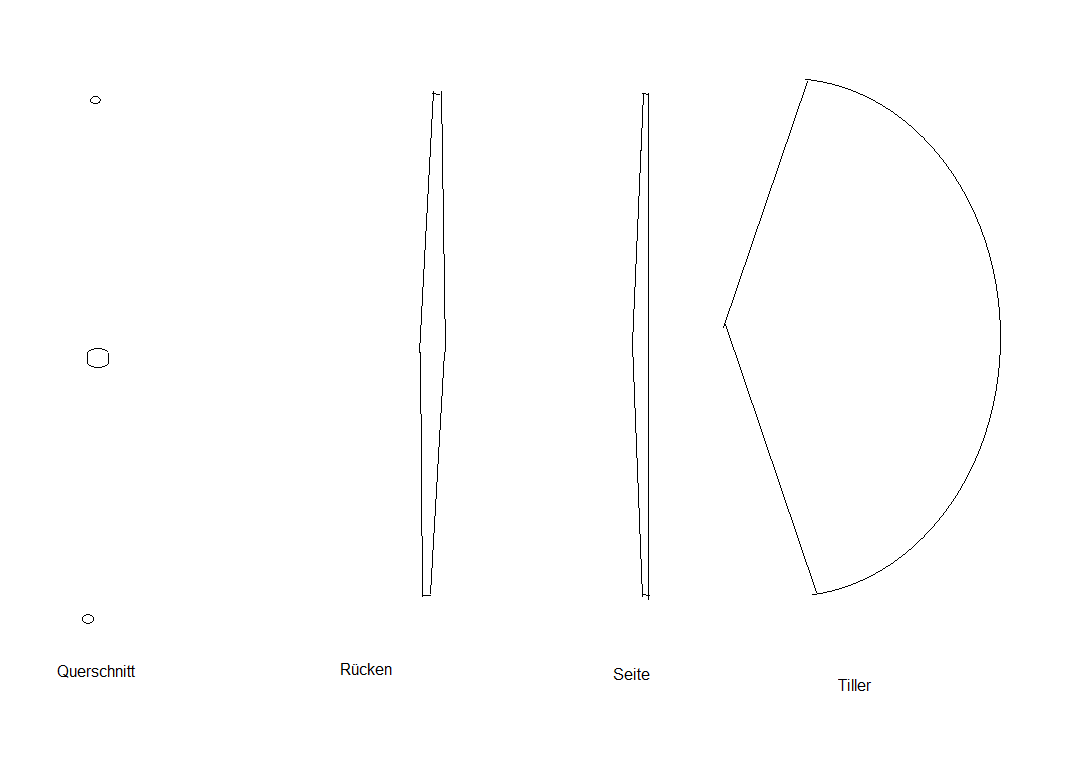

Hier eine Veranschaulichung:

[Ravenheart]

...ja klar! Maße beziehen sich dann auf die dickste Stelle...

Rabe

[Ins Gelbe]

Vielen Dank für die antworten.
Ins Gelbe

[Ins Gelbe]

Hi,

Mir fiel gerade ein interessantes Bogendesign ein, ich weiß nur nicht, ob es funktioniert und zugleich haltbar ist.

Ich dachte an einen Flachbogen mit langen Fade-outs und mitbiegendem Griff.
Was sagt ihr dazu (gibt es das schon?)?

Danke für Meinungen.

Ins Gelbe

[Exus]

Hört sich wie ein Flachbogen/Langbogen mit biegendem Griff an .
Kann mann alles machen .
Ein mitbiegender Griff ist immer gut da die Biegung besser auf den Bogen verteilt wird.

[Ins Gelbe]

Heißt die Form "Flach-/Langbogen mit biegendem Griff"?

Dann müsste der Griff ja zwischen den Fade-Outs wieder auf WA Maße zurück kommen oder?

Ins Gelbe

[Exus]

Wie das heist weis ich nicht aber ich würde durch einen gleichmässigen seiten Tiller der Griff Fade bereich zum biegen bringen.

[Ins Gelbe]

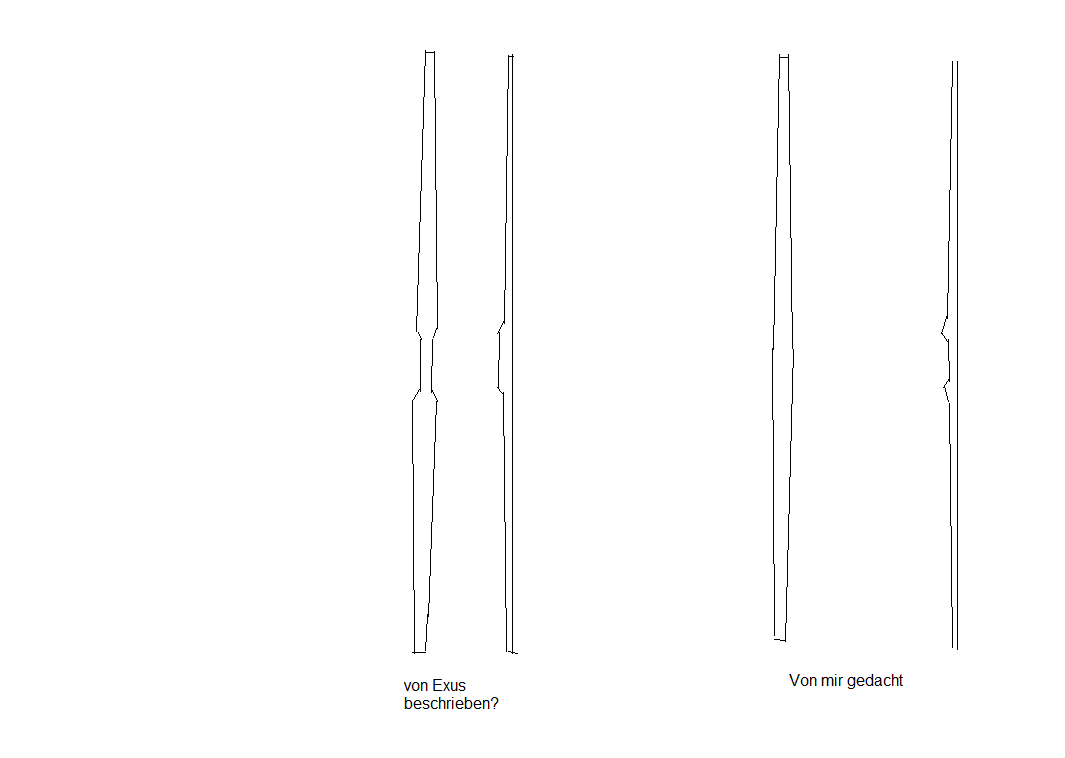

Meinst du so?:

[Galighenna]

Hmm nee sowas gibts nicht... Entweder macht man den Griff steif, und entsprechend dicker als die WA udn arbeitet eine angenehme Form raus oder was immer man will, und braucht dann Fadeouts vom Griff zu den WA, oder man baut halt nen biegenden Griff. Dann gehen die Wurfarme nahtlos in den Griff über, so dass man nicht wirklich sieht das da ein Griff ist, ausser weil da vll ein Griffleder sitzt oder so.
Die seitlichen Verschmälerungen am Griff gehen dann nicht, da würde es zu Rissbildung kommen. Bögen mit biegendem Griff können also nur so breit sein wie man sie angenehm umfassen kann.

[Wilfrid (✝)]

nja, nein doch
http://www.fletchers-corner.de/download ... &mode=view
das geht auch ohne reflexe Dämpfungen und ergibt einen leicht mitbiegenden Griff, je nach Ausführung.
Da kommt es auch auf Dein Holz an, wieviel Biegung Du dann wo zulassen willst. Sowas ist dann eher Bogenbau für wahnsinnige, wer´s nicht ist ,kann´s werden
