Lego Spinetester

[Frankster]

Hallo,

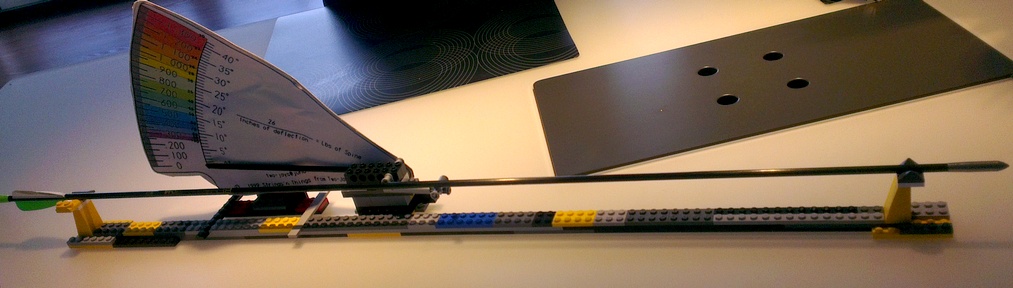

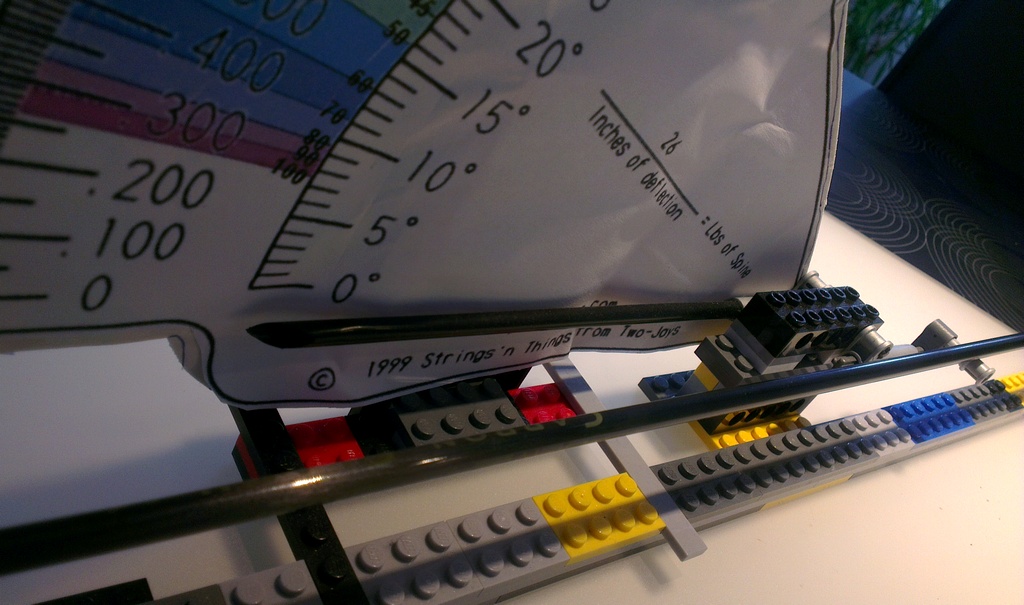

wie schon mal kurz erwähnt stelle ich Euch hier nochmal die Finale Version meines Lego Spinetesters vor. Über die Zahnstangen lässt sich das Gerät sehr präzise kalibieren. Dazu hab ich im Spine bekannte Carbon Pfeile genommen. Als Gewicht kommt bei mir eine Wasserflasche zum Einsatz die genau auf 904g befüllt wurde. Der Zeiger besteht aus einem abgeschnittenem Strohhalm.

Viele Grüße,
Frank

[Felsenbirne]

Nicht schlecht!! Nur die zerknitterte Skala solltest Du überarbeiten. Ansonsten finde ich die Idee echt Klasse

[shokunin]

Genial umgesetzt!

...und was sagen die Kids dazu, dass Du ihr Lego stiehlst?

Gruss,
Mark

[Sir Weazel]

Nur zur besseren Verständnis.... wie bewegt sich die skala,wo sitzt das Gewicht ??....oder wie funktioniert das jetzt??

[Frankster]

Einfach die befüllte Wasserflasche auf die Mitte des Schafts stellen. Der Zeiger wird über den Umlenkhebel bewegt.

[alfred33]

Wie hält die Wasserflasche auf dem Schaft??

[Zoffti]

Oh was bin ich neidisch!
Ich muss mir nämlich u n b e d i n g t jetzt auch so ein Dingens bauen - hab aber null böcke und noch weniger Ahnung - ächz! Aber was soll ich machen - mit all meinen Natur-shaft-Stöckchen die ich gesammelt habe -
Eine meiner Hürden ist zB.: Wo zum Geier kriegt man so eine Skala her?
Gruss
Lena

[Frankster]

Die Skala wäre hier, bzw. auf der Web Seite

[Zoffti]

Danke Frankster!!!!
Wahnsinn! Nun kann das Spinetester-puzzle beginnen!

Beste Grüsse
Lena

[apaloosa]

Hallo Lena,
schau mal hier http://www.fletchers-corner.de/viewtopi ... 12&t=17288
da ist ebenfalls ein Spinetester mit bei, musst ein bisschen im thread klicken um den Teil zu finden. Hab mir den nachgebaut und funktioniert super.

Und hier, zum ausdrucken (1:1)

spine.pdf

(1.34 MiB) 200-mal heruntergeladen

VG
Harald

[walta]

Ich finde das Ding geil würde hervorragend zu meinem Lego Federnbrenner passen :-)
Nur die Konstruktion ist mir nicht ganz klar. Durch die Länge des Auslegers stellst du die Schaftdicke ein? Verändert sich dann nicht die Spineanzeige - von wegen Kraft mal Kraftarm ist Last mal Lastarm?

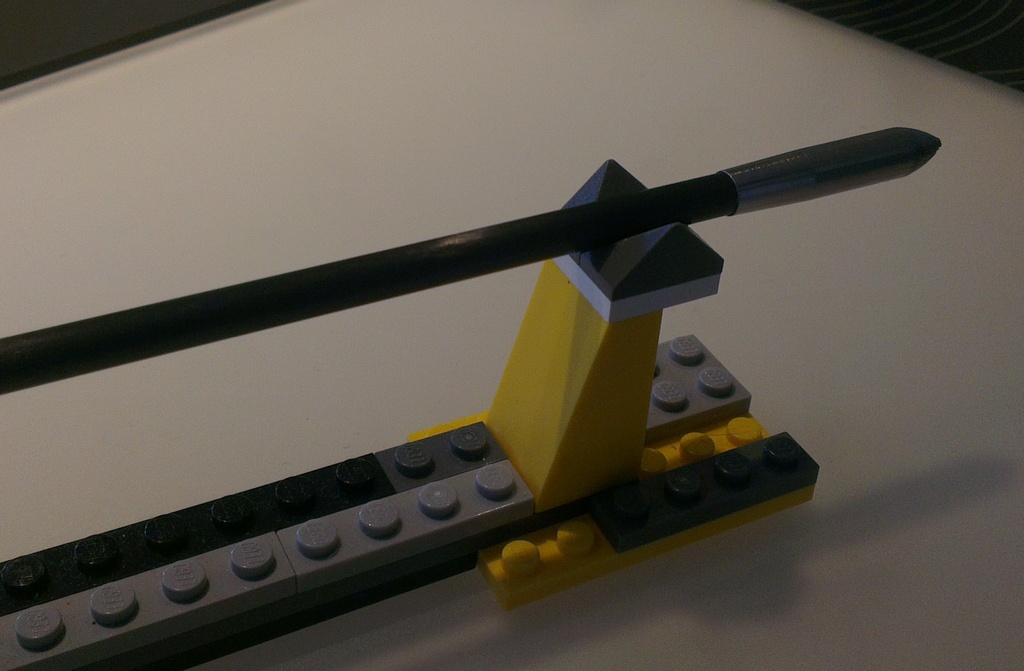

Ich selber würde als Auflagepunkte Räder nehmen - ergibt weniger Reibungswiderstand.

Walta

[Frankster]

Ich find das Ding auch cool, auch wenn man noch ein paar Dinge verbessern kann. die Konstruktion spricht sehr sensibel an und ist daher genauer wie mein anderer aus Holz gebauter Spinetester.
Die Schaftdicke muss nicht eingestellt werden. D.h. liegt ein gerader Schaft auf, stellt sich die NULL Position auf der Skala ein. Ist dies nicht der Fall, so kann man davon ausgehen das der Schaft krum ist.

Die Idee mit den Rädern finde ich gut. Den Ausleger hab ich verstellbar gebaut um den Spinetester zu kalibieren. D.h. man könnte theoretisch auch ein Gewicht verwenden das von den 904 Gramm (2 lbs) abweicht. Zum abgleichen eignen sich am besten bekannte Karbonschäfte. Wird der Ausleger länger eingestellt ergibt sich für den Zeiger eine kleinere Auslenkung. Wird er kürzer eingestellt ergibt sich einer höherer Zeigerauschlag.

[walta]

Stimmt, ich hab mir das ganze nochmal angesehen und sogar verstanden - jubel!

Ein Spinetester mit Gewichtsfeineinstellung hat doch was. Wobei - in dem Fall könnte man mit zwei Skalen arbeiten: eine für Kinderpfeile (10 bis 40 Pfund) und eine für Männerpfeile (40 bis 200 oder so ;-) Wäre das möglich?

Walta
