Präsentationen Saplingbow 13 - 2021

[Neumi]

Hier kommt der Präsithread - hier stellt bitte Jeder seine Bogen aus dem Saplingbow-Turnier rein.

Jeder macht bitte zu jedem Bogen einen neuen Post!
In dem Präsithread bitte einen Link zum Bauthread setzen (und am besten im Bauthread einen Link zum Präsipost), damit der Wähler sich einen besseren Überblick verschaffen kann.
Also bitte keine 2 Bogen in einem Post unterbringen, da dieser Thread später auch für die Wahl wichtig ist! Aber bitte auch keine 2 Posts für einen Bogen - es können ausreichend Fotos eingestellt werden.

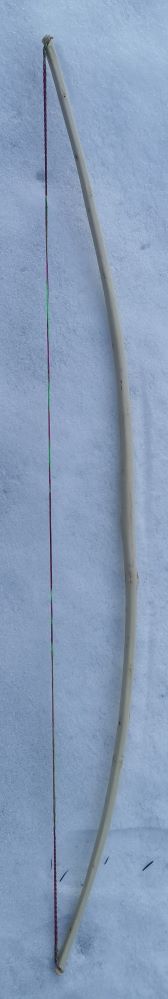

Die Auflösung der Fotos darf meines Wissens unbeschränkt sein, lediglich die Beschränkung der Dateigröße auf 2 MB besteht weiterhin.

Gezeigt werden sollen Fotos vom ungespannten Bogen, auf Standhöhe, Vorderansicht und Vollauszug und mind. ein Detailfoto, also Nahaufnahme! Nicht die Nocke aus 2m Entfernung

Bitte zu den Bogendaten einheitliche Angaben machen wegen der Übersicht, und zwar bitte exakt so:

1: Holzart
2: Länge N/N
3: Zuggewicht bei XY Auszug, z.B.: 50#@28" (damit es eindeutig ist, bitte gem. AMO)
schön wäre auch noch das Bogengewicht

Im Präsentationsthread bitte keine Kommentare!!!

Kommentare zu den Bögen sollten im jeweiligen Bauthread geschrieben werden.
Ich wünsche allen Teilnehmern weiterhin gutes Gelingen und bedanke mich für die rege Teilnahme.

[Bowster]

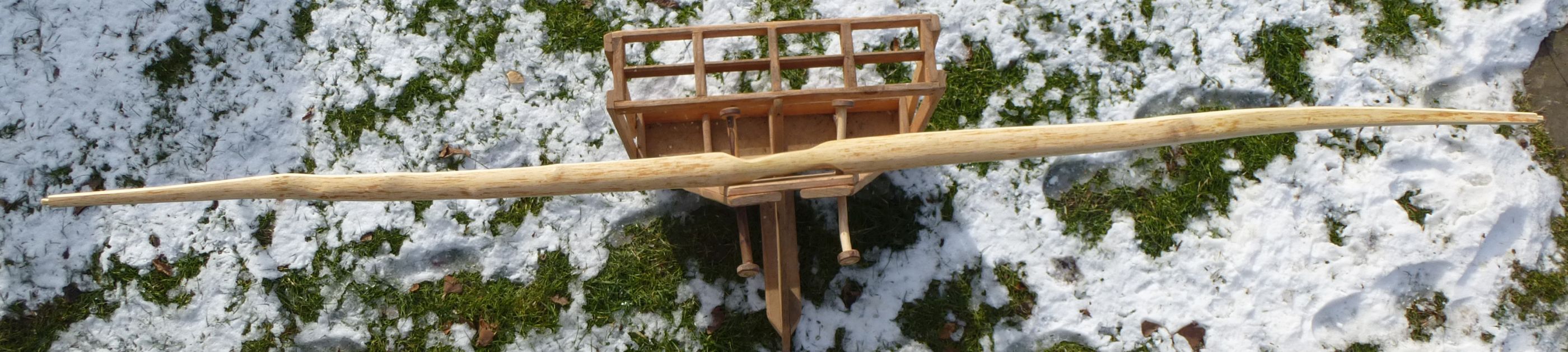

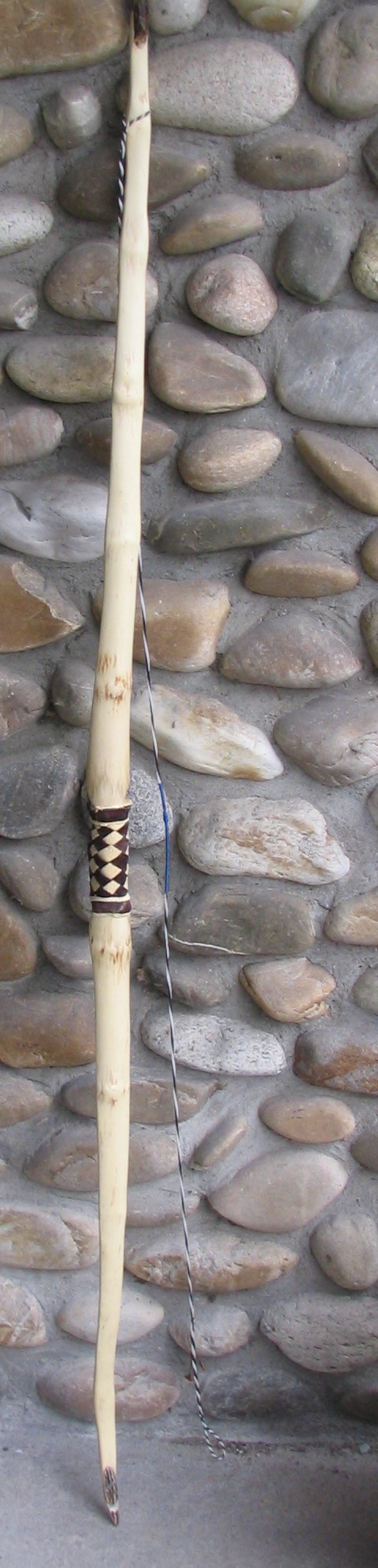

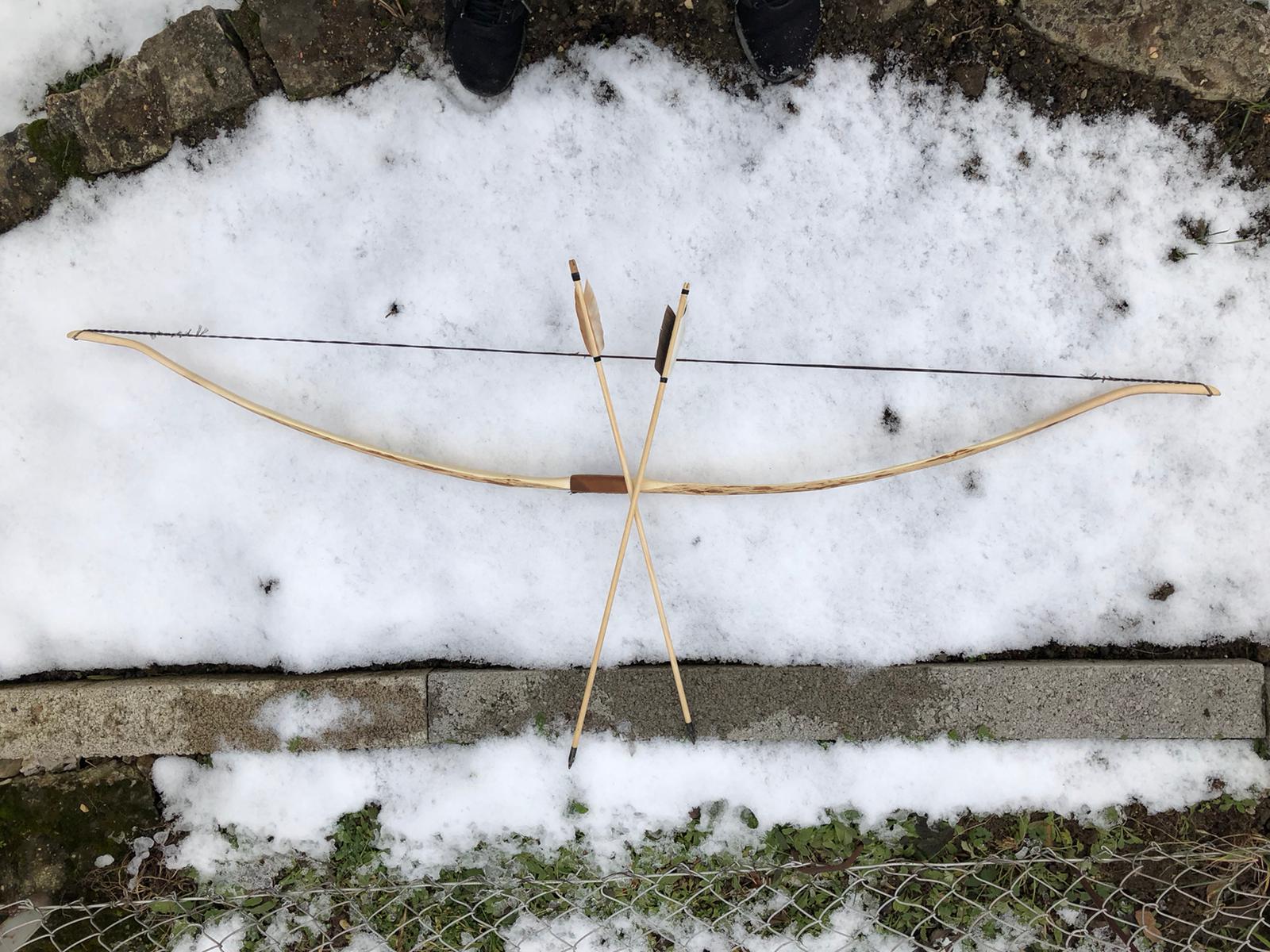

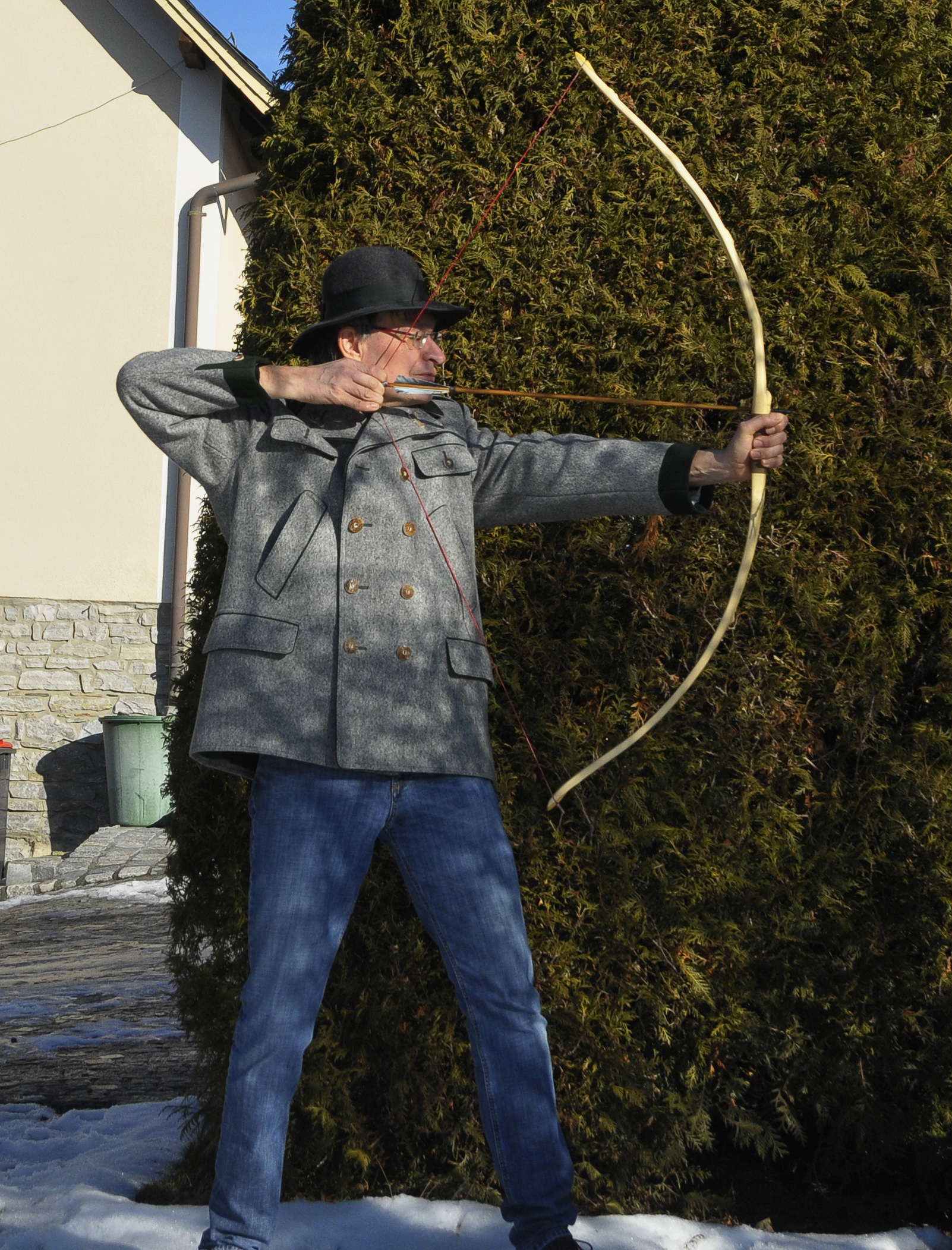

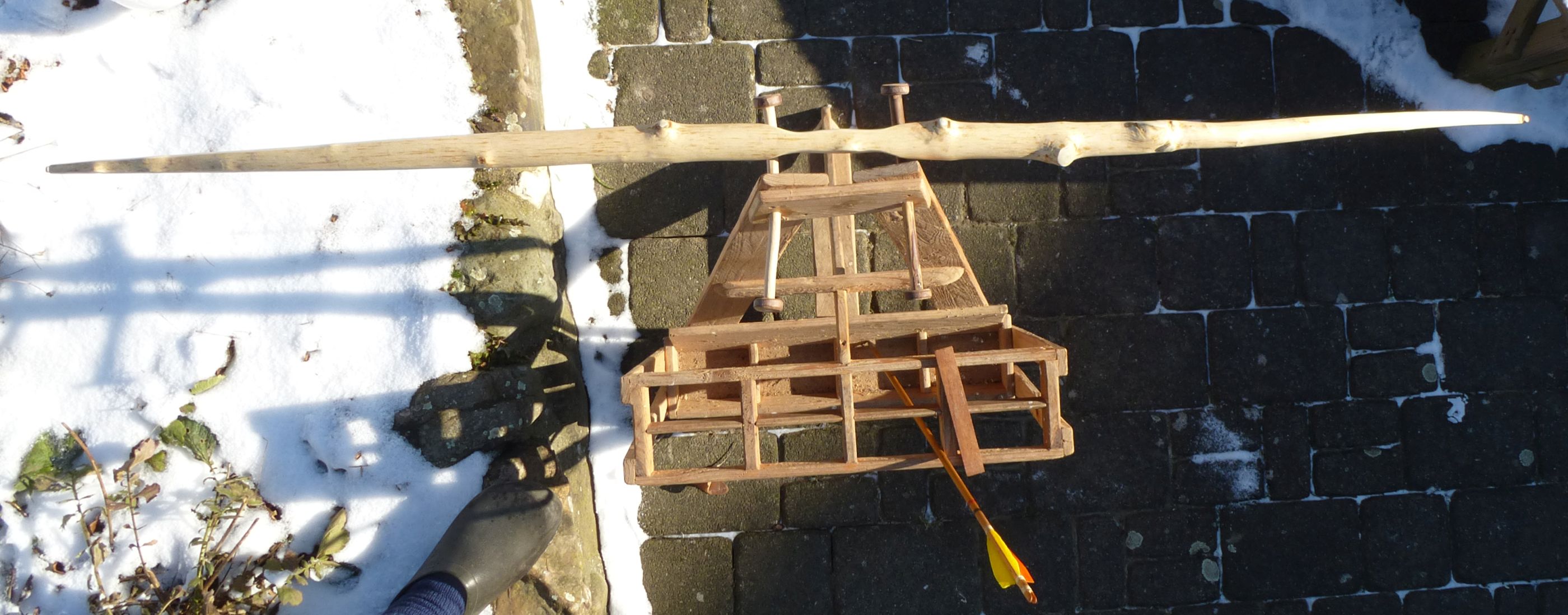

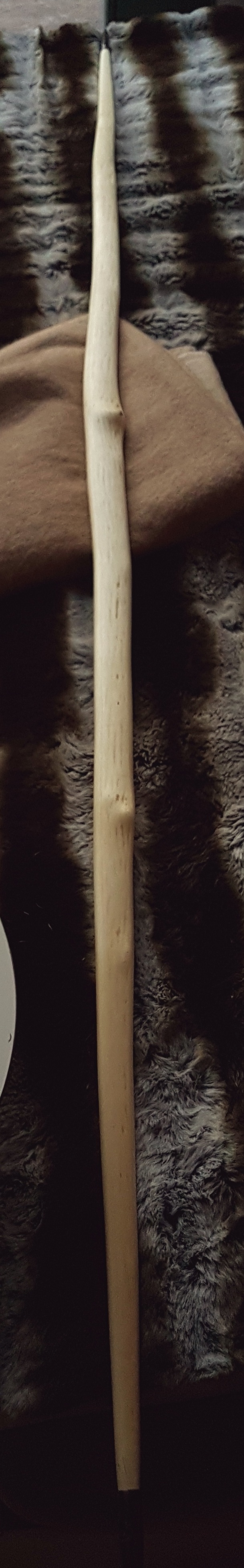

Hartriegelstabbogen, fertiigestellt am 17.01.2021, wollte aber noch weitschiessen, und ich brauchte auch noch meine Frau um das Vollauszugsfoto herzustellen, heute morgen hatte sie endlich Zeit.
Es ist ein Q&D Bogen, mit einfachsten Mitteln schnell herzustellen.
Die Daten:
-N/N 155cm
-47@28 nach AMO
-287 Gramm
-22mm in der Mitte, 13-14mm anden Enden bei annähernd rundem Querschnitt, die deflexe Seite dient als Rücken, das ist dem Höhen/Breitenverhältnis von 1 zu 1 geschuldet.
-172m beim Weitschiessen mit 29 Gramm schweren Pfeilen

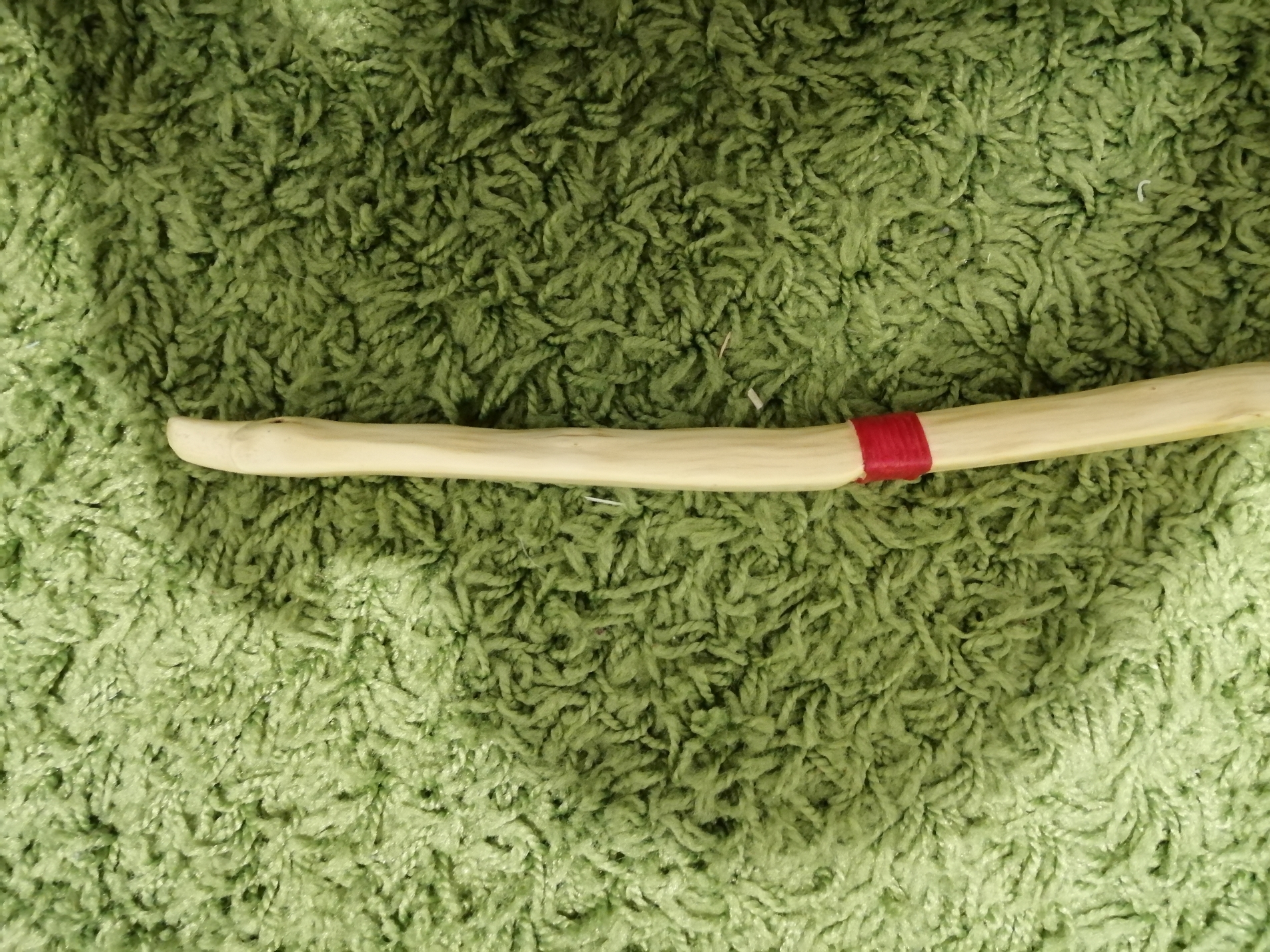

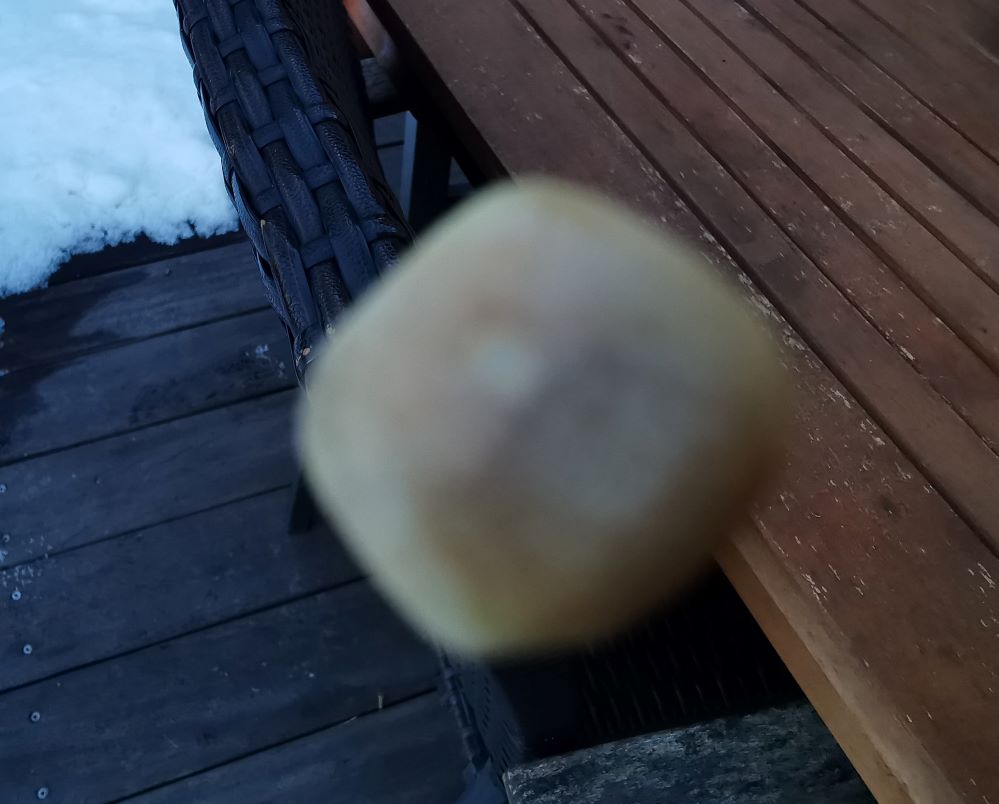

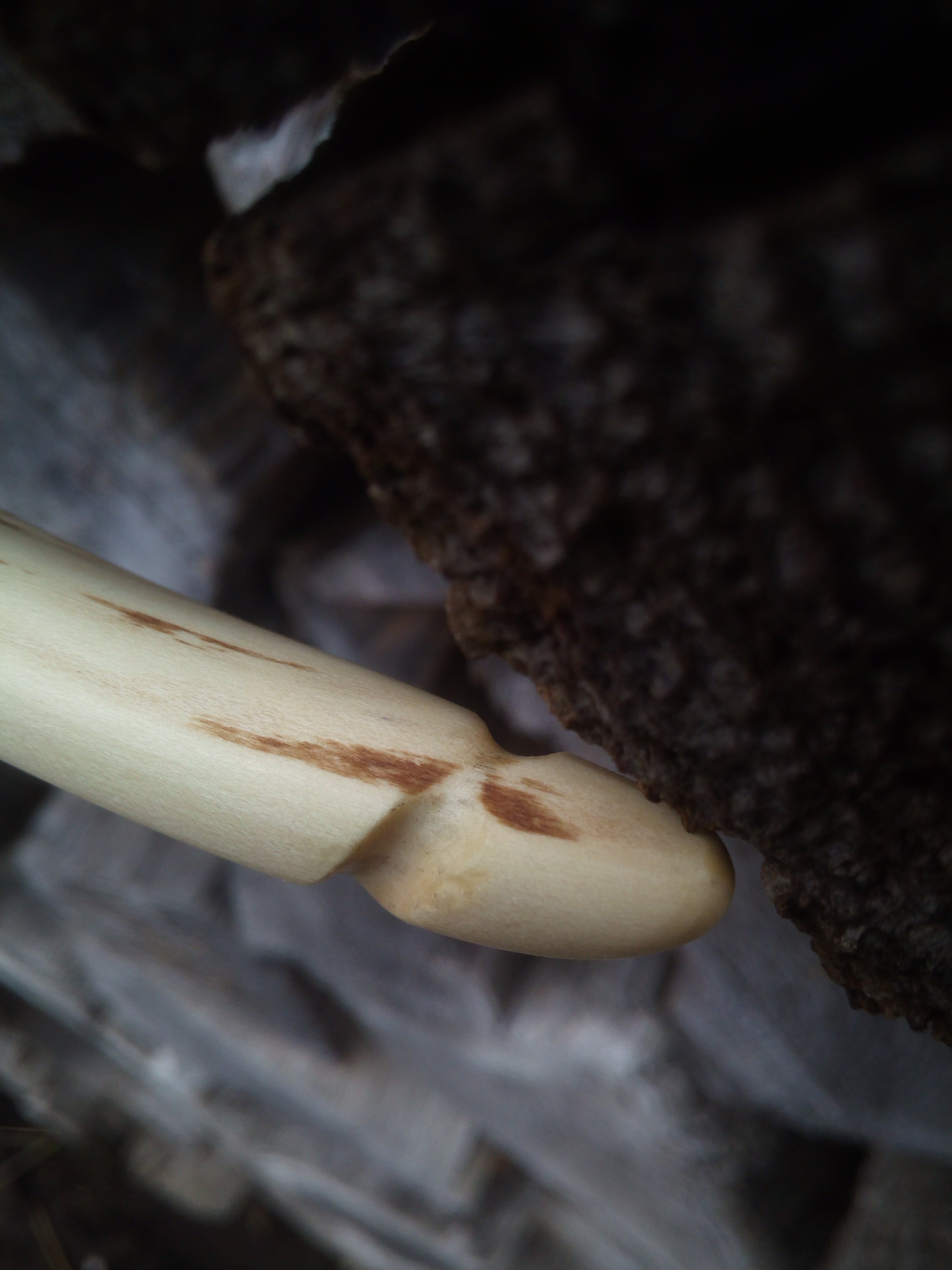

-der Markkanal liegt kompett im Bogeninneren(das leider unscharfe Foto dokumentiert das)
-Bauthread: viewtopic.php?f=81&t=32040

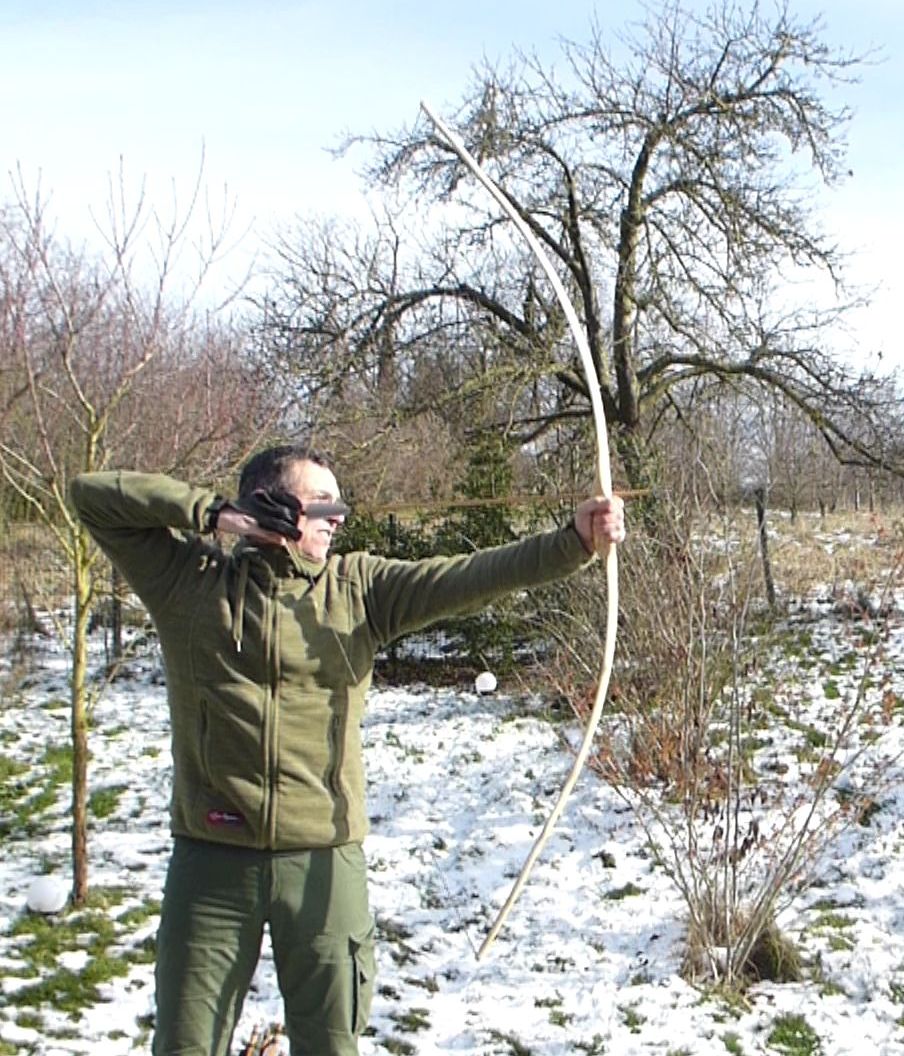

Habe gerade gesehen dass ich auf dem Vollauszugsfoto den Pfeil zu tief eingenockt habe, ich bitte das zu entschuldigen

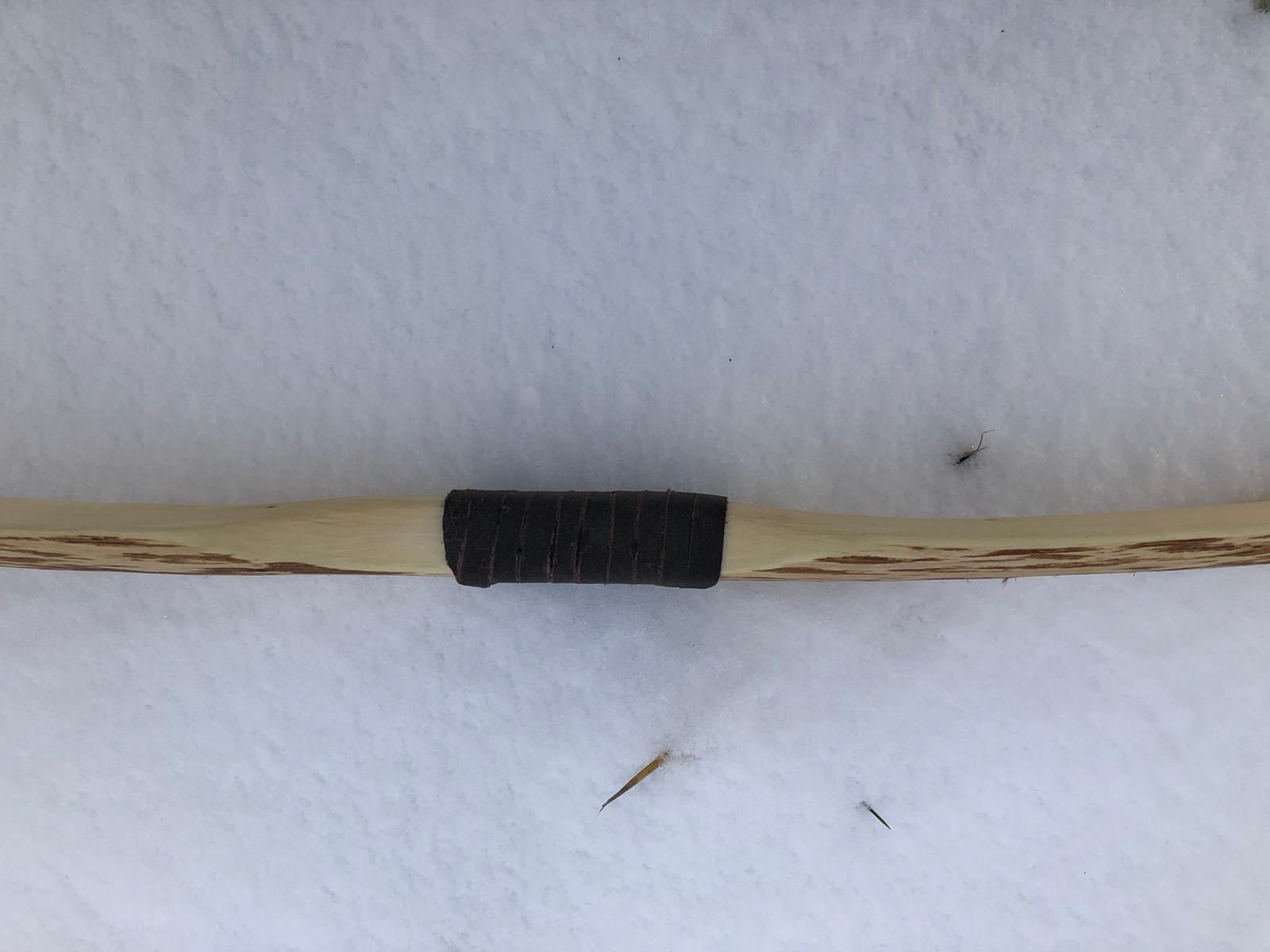

[schnabelkanne]

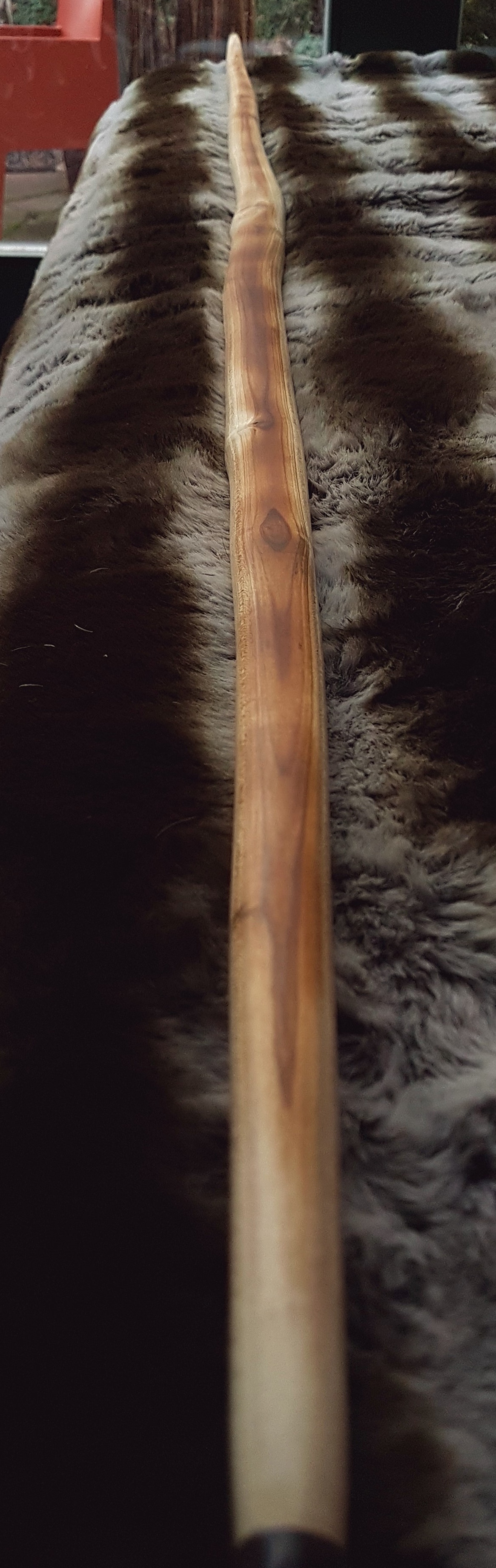

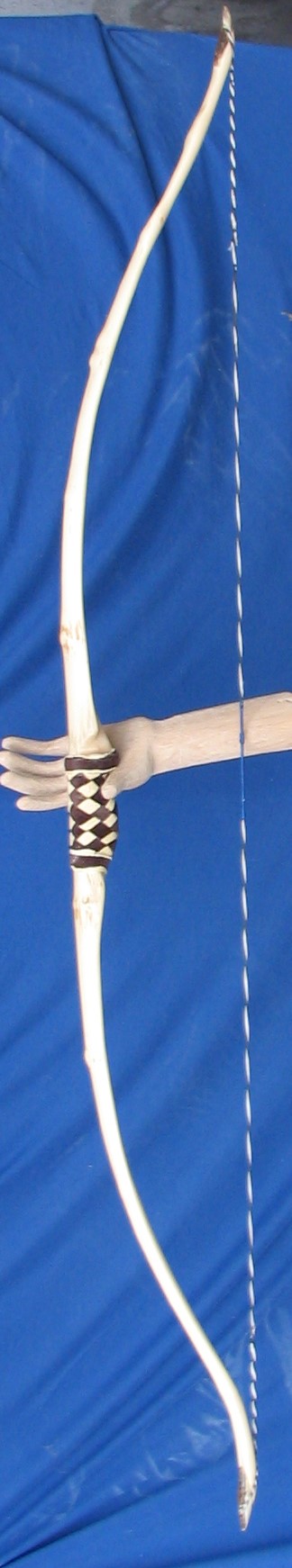

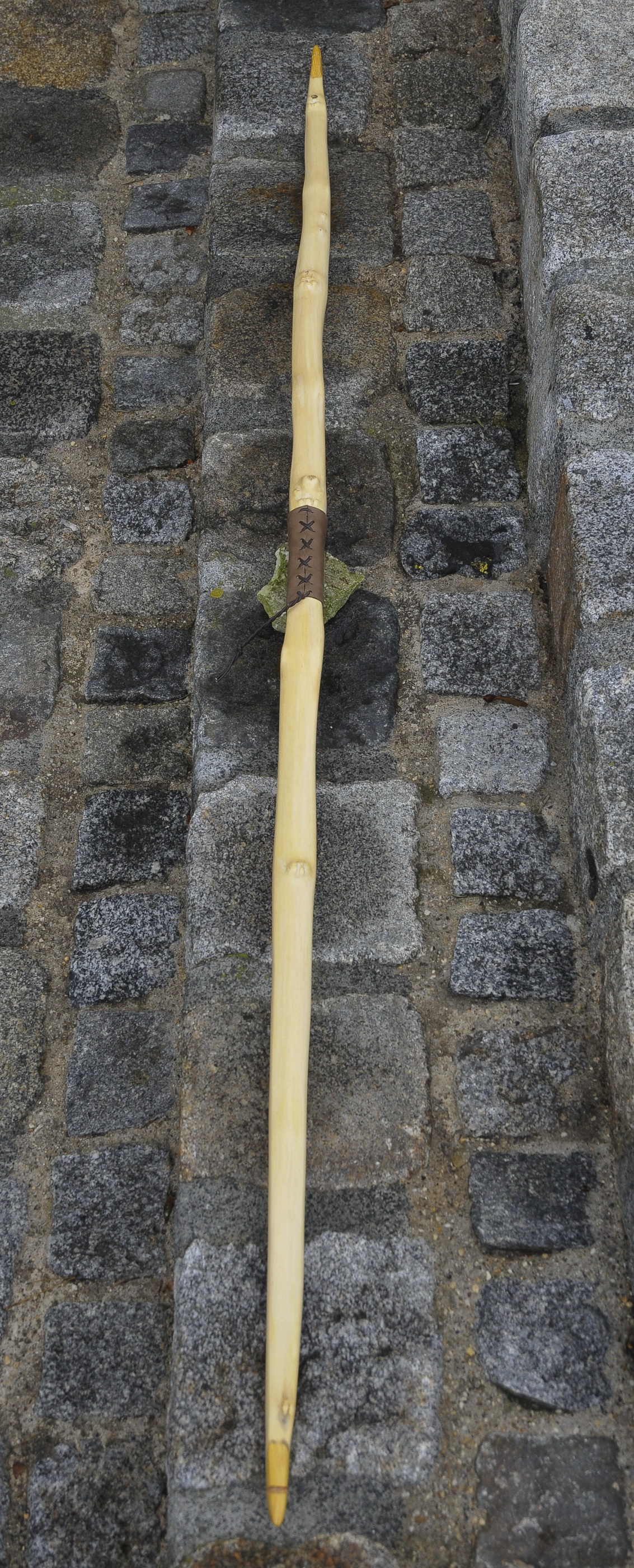

Kleiner Holler
NzN 150 cm.
Gewicht 400 g.
35#@27"
Sehne 8 Strang FF
Finish mit Schellack
Bauthread https://fletchers-corner.de/viewtopic.php?f=81&t=32046

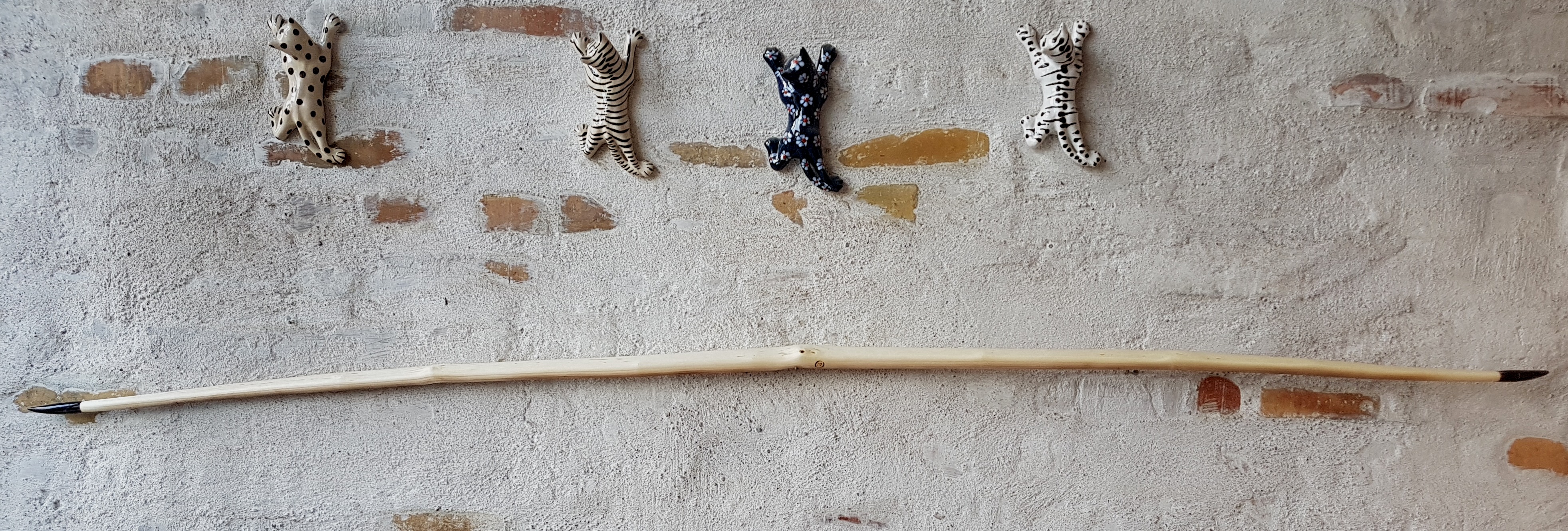

[Pälzer]

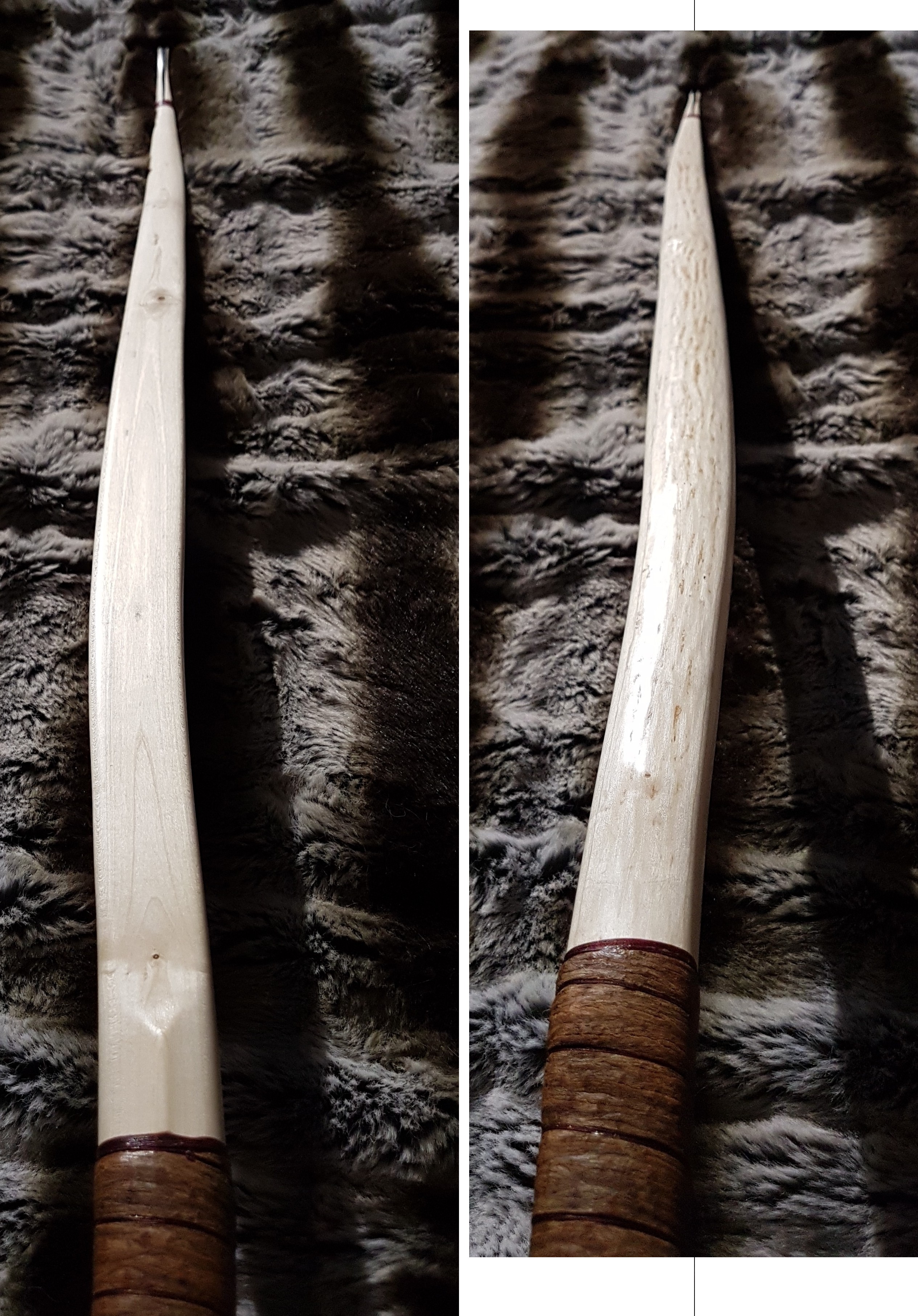

Holz: Hartriegel

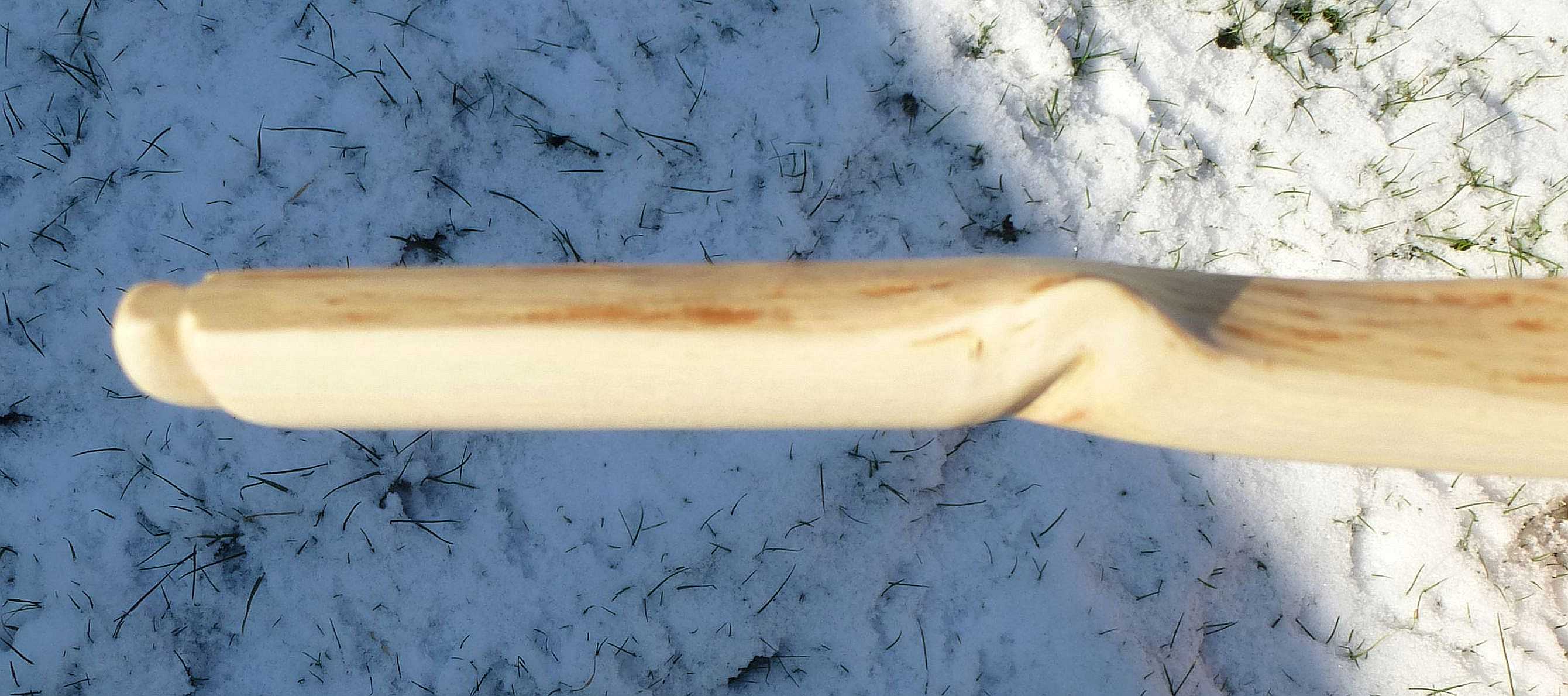

Maße: 136cm/ 53,5" lang, im Griff 24x19mm, an den Tips 9mm
Zuggewicht: 53#@26" AMO
Gewicht: 322 Gramm ohne Sehne
Sehne: 12 Strang B55
Finish: Leinölfirnis
Bau: viewtopic.php?f=81&t=32043

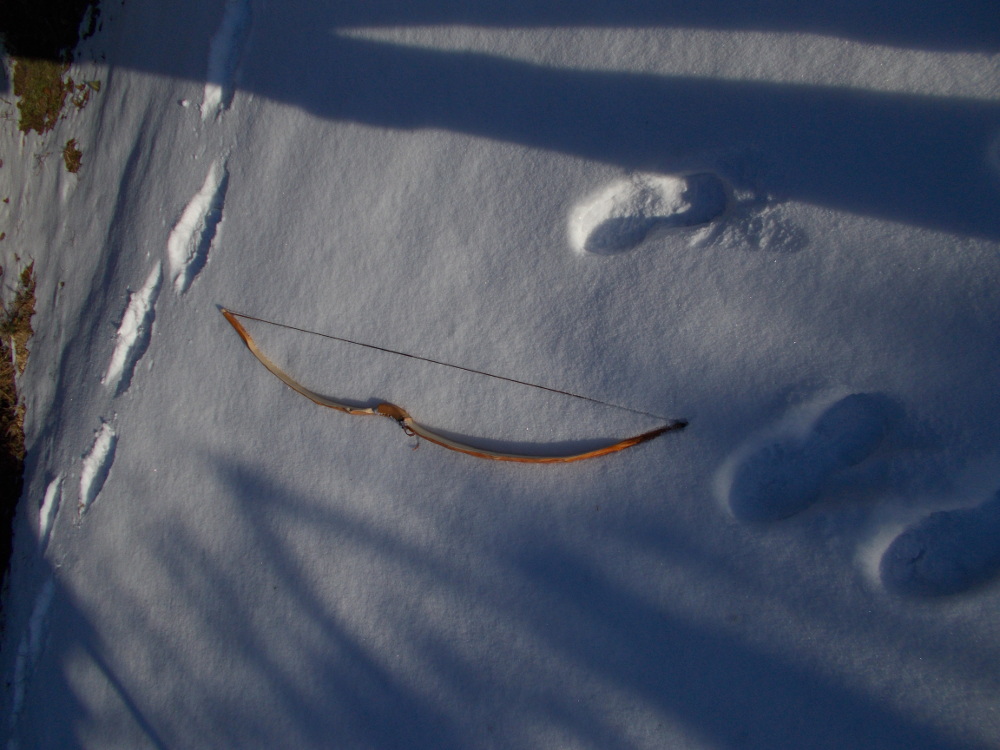

[MrCanister123]

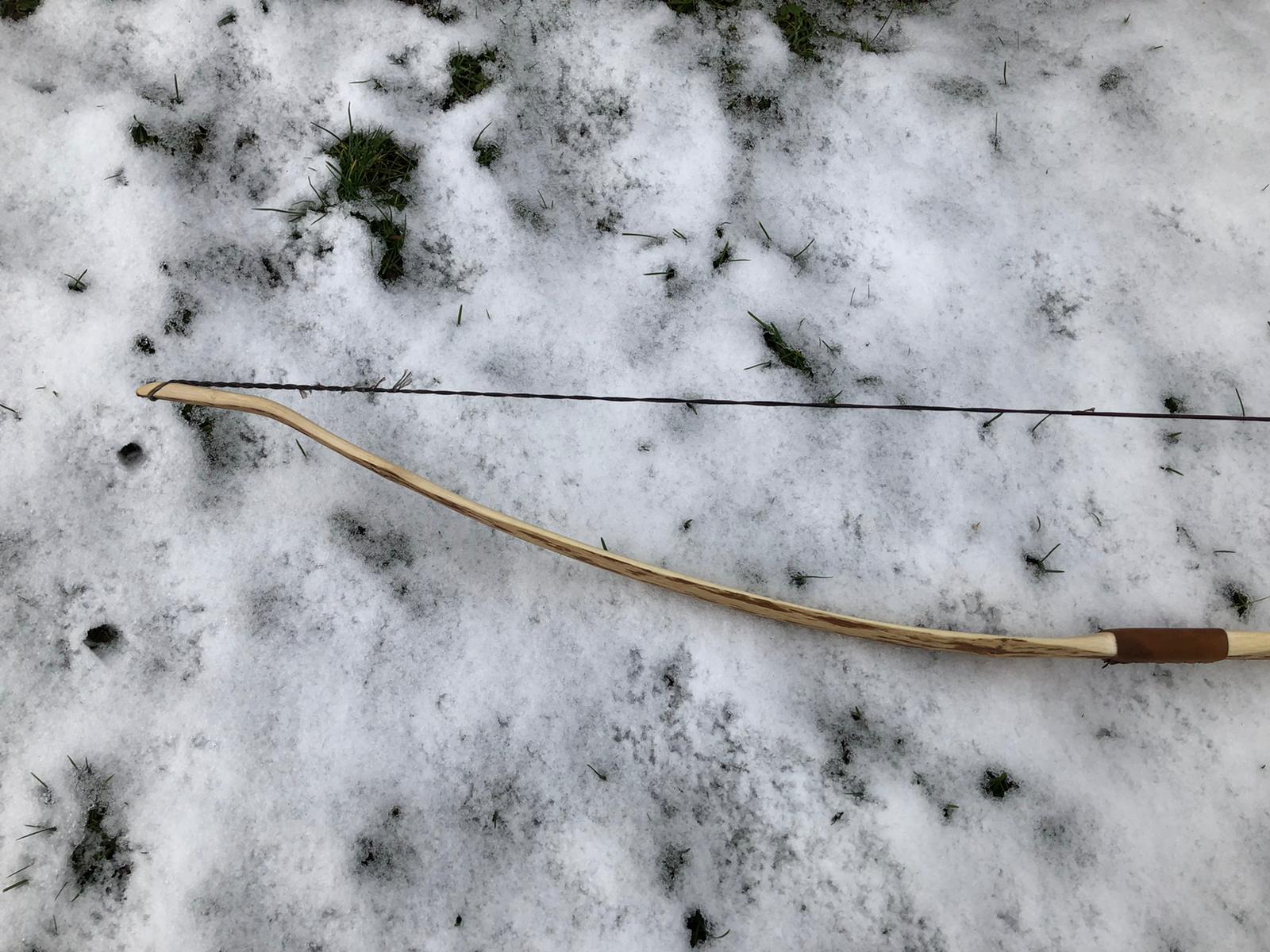

BoNUSS:
Ich weiß, ein Sparwitzname;)

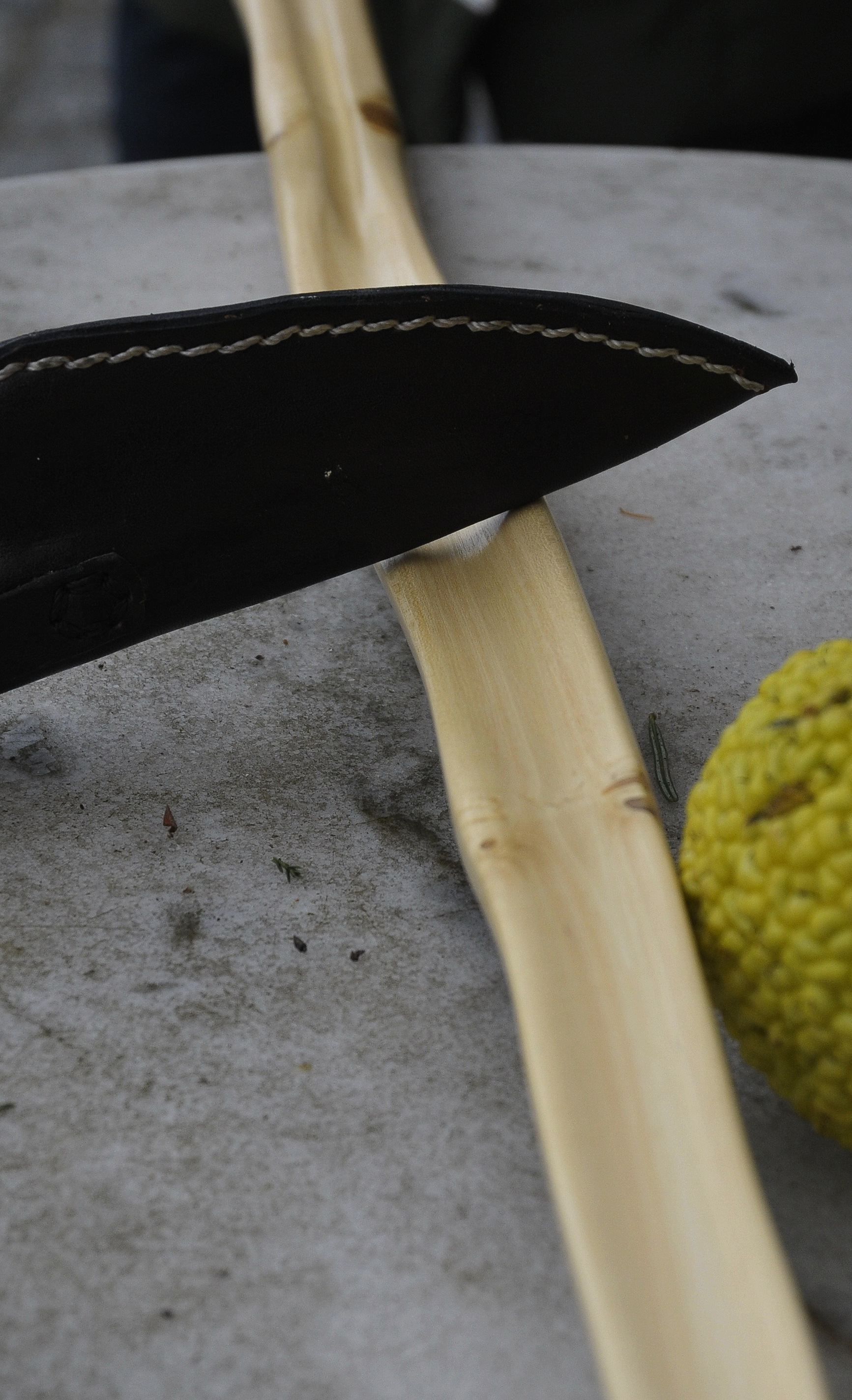

Holz: Hasel
NtN: 165cm
Zuggewicht: 52# bei 29"
Sehne: Dacron 12Strang

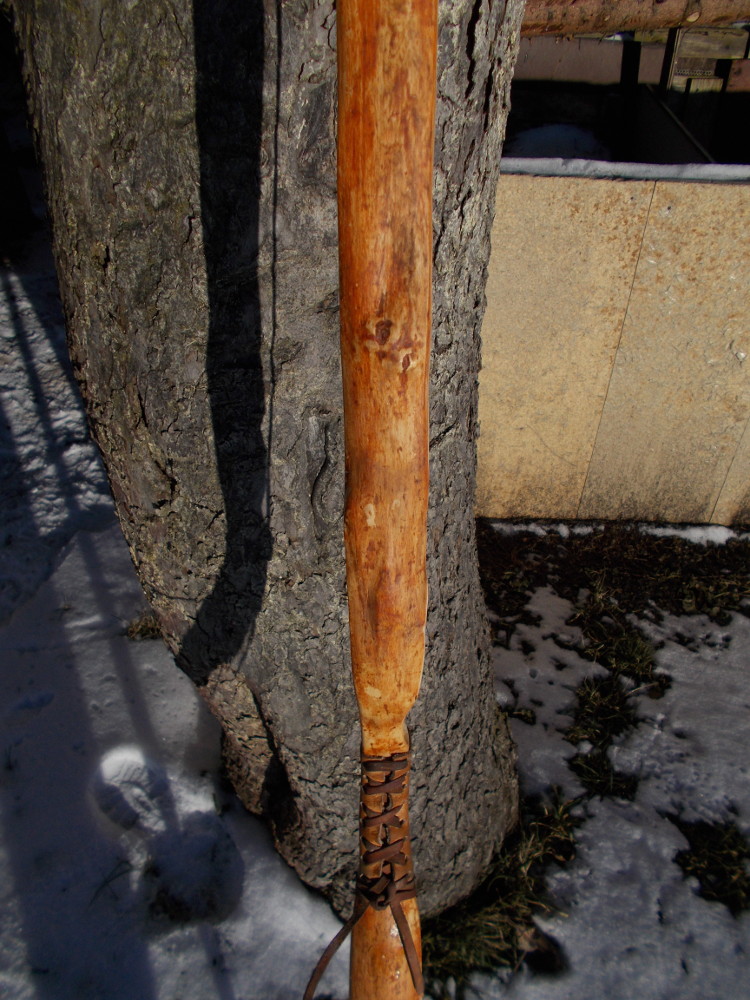

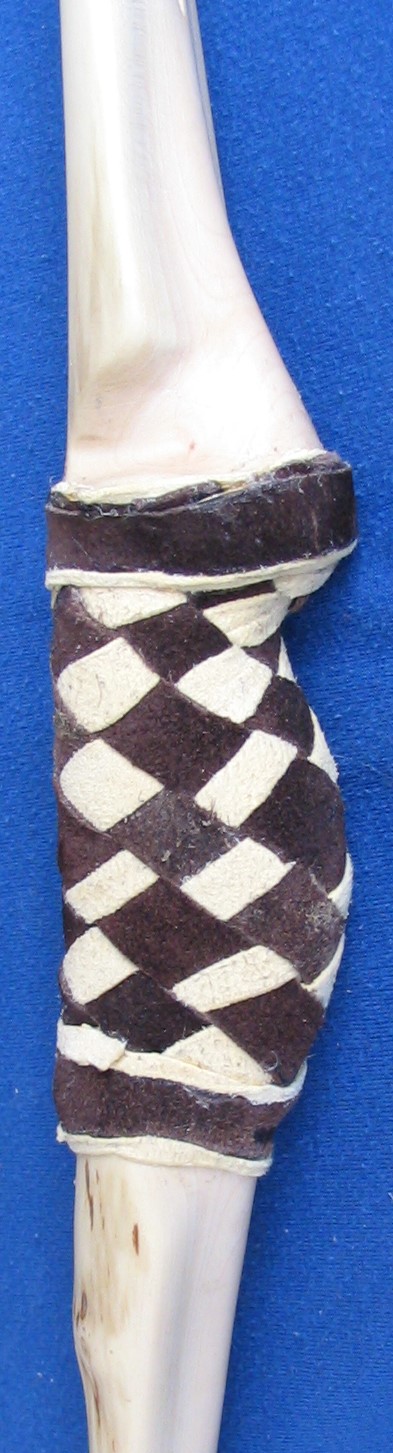

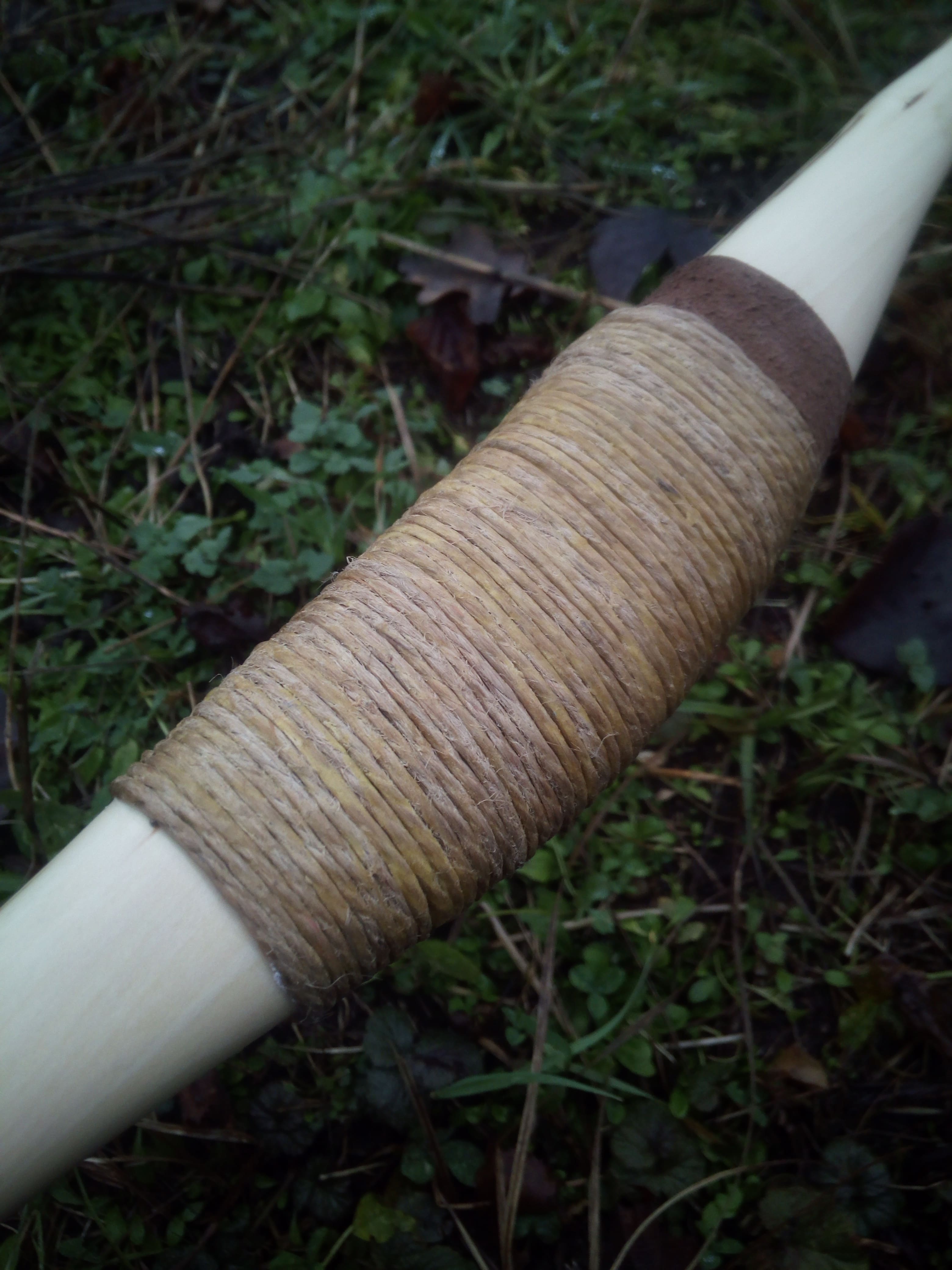

Griff: gewickelt mit geschnittener Lederschnur
Finish: 2x Leinöl 1x Bienenwachs
viewtopic.php?p=573779#p573779

[Neumi]

Hier kommt meine 3 Wochen-Variante, zum ersten Mal Ahorn unterm Messer:

Zum Bauthread hier lang: viewtopic.php?f=81&t=32044#p572901

Spitzahorn (Acer platanoides)
Länge exakt 195 cm / 76,77"
81#@32"
Gewicht 752 g
Rinderhorn Sidenocks

Nachdem ich gestern ein paar Duzend Pfeile habe fliegen lassen, wurde entschieden den Bogen umzudrehen. Eigentlich wollte ich das nicht so, da der Bogen sich andersrum etwas besser greift, aber der Tiller passt jetzt deutlich besser und die Sehne läuft jetzt links der Mitte. Die Vorteile überwiegen eindeutig.

Ich werde die nächsten Tage das Gewicht nochmal checken, da ich den Eindruck habe, dass der Bogen noch nicht so trocken ist, wie er sein soll (trotz zweimaligem tempern).

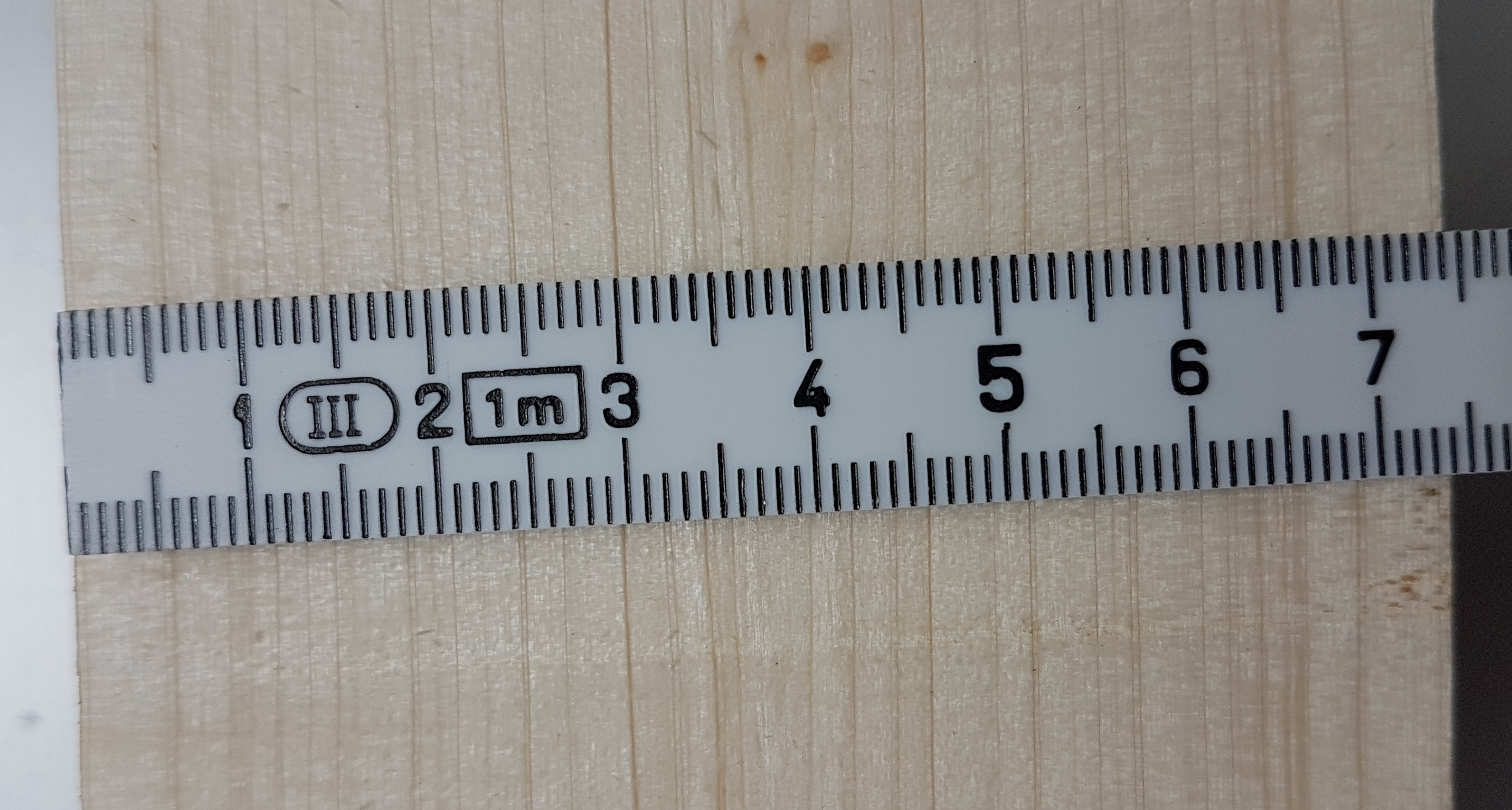

Hier sieht man die Jahresringe ganz gut und tatsächlich ist der Rückenring unter 1 mm dick oder es handelt sich um irgendeine Art von Zwischenring ???

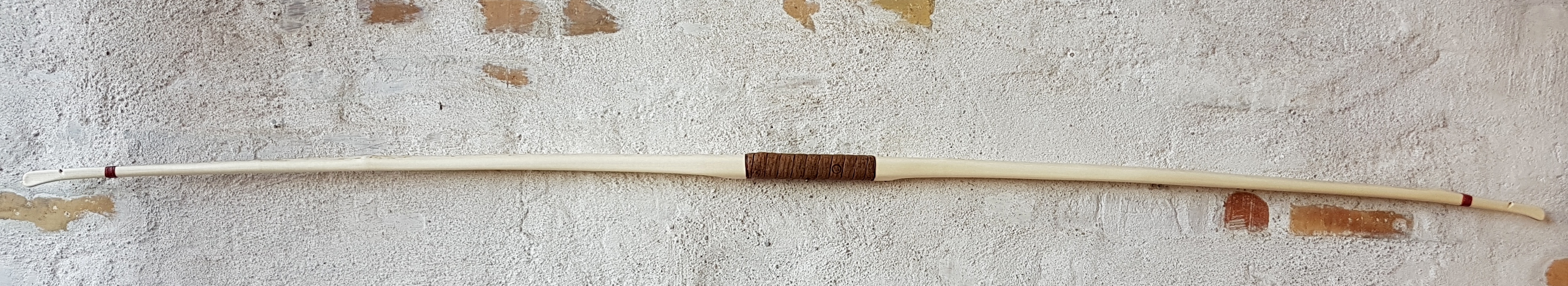

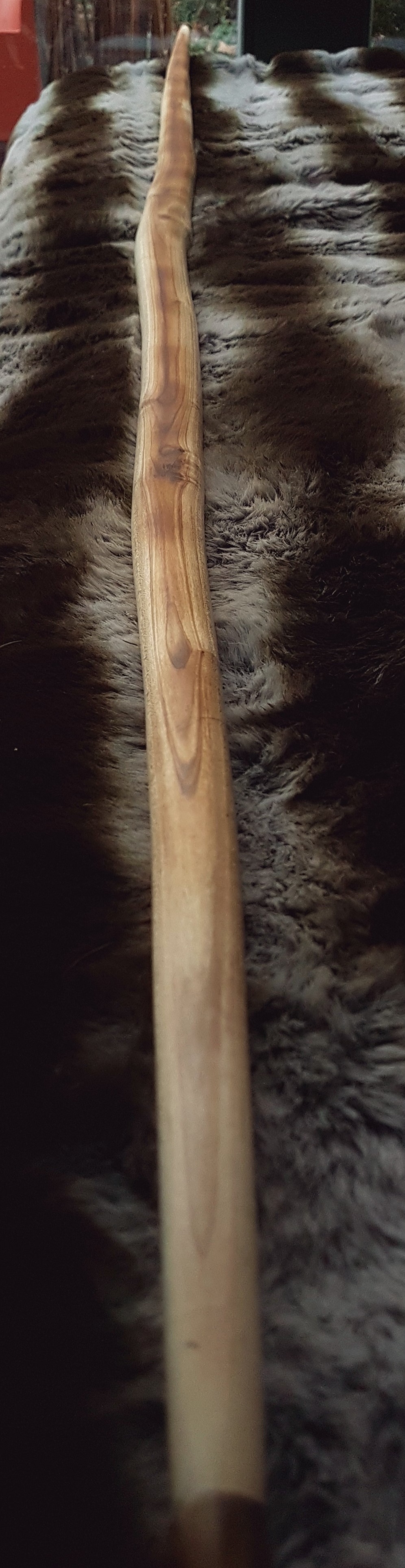

Rückenansicht komplett

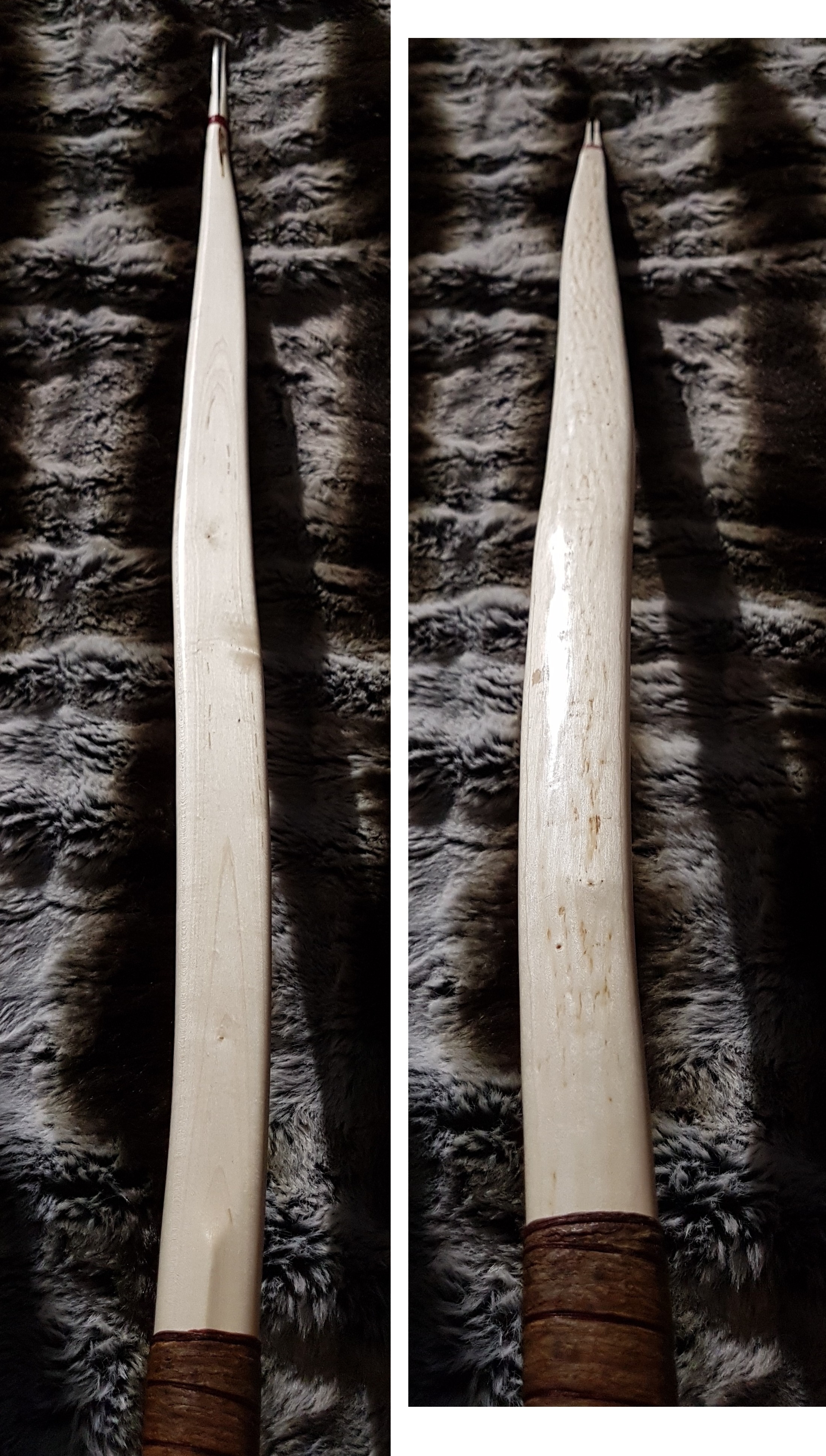

Bauchseite02

Bauchseite01

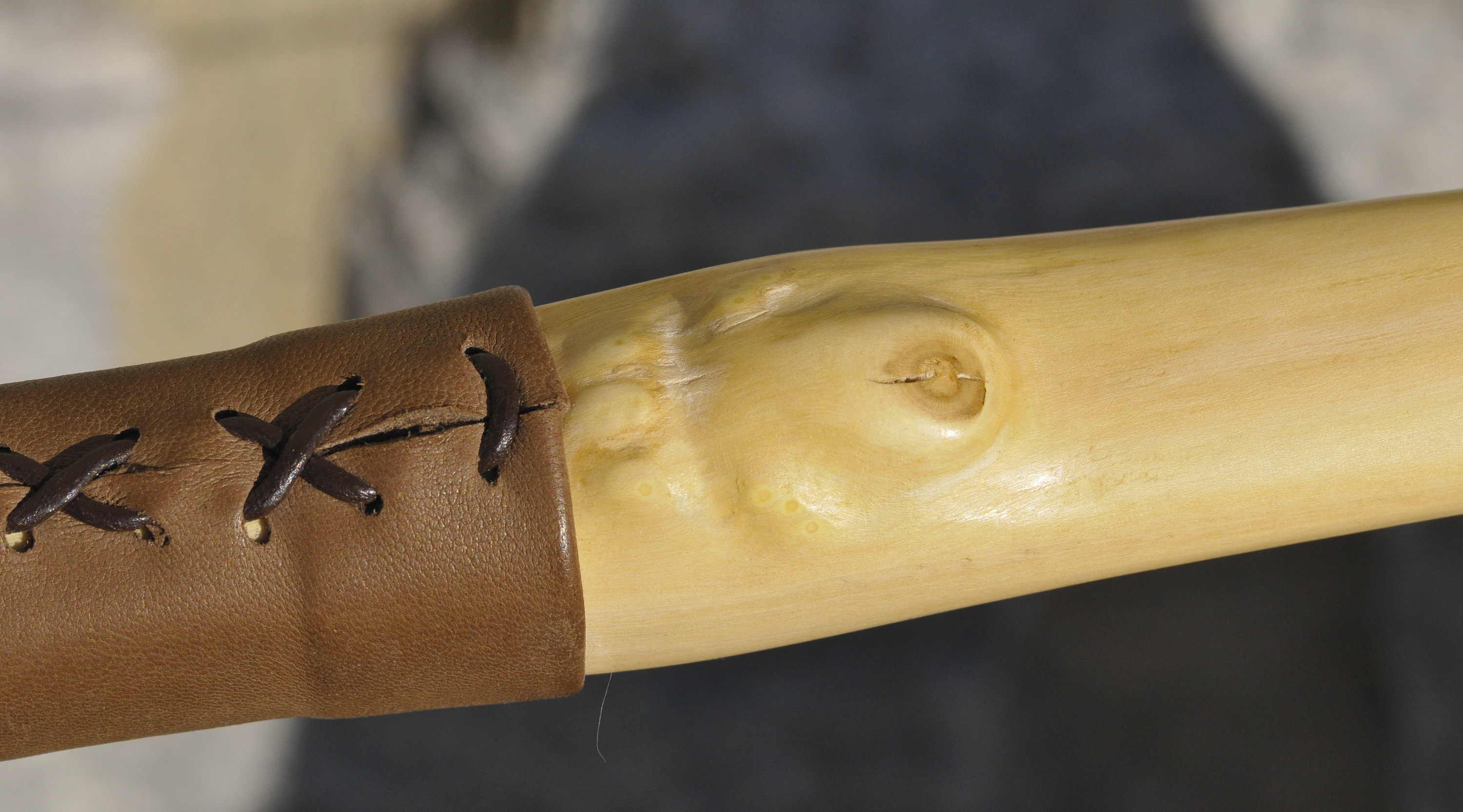

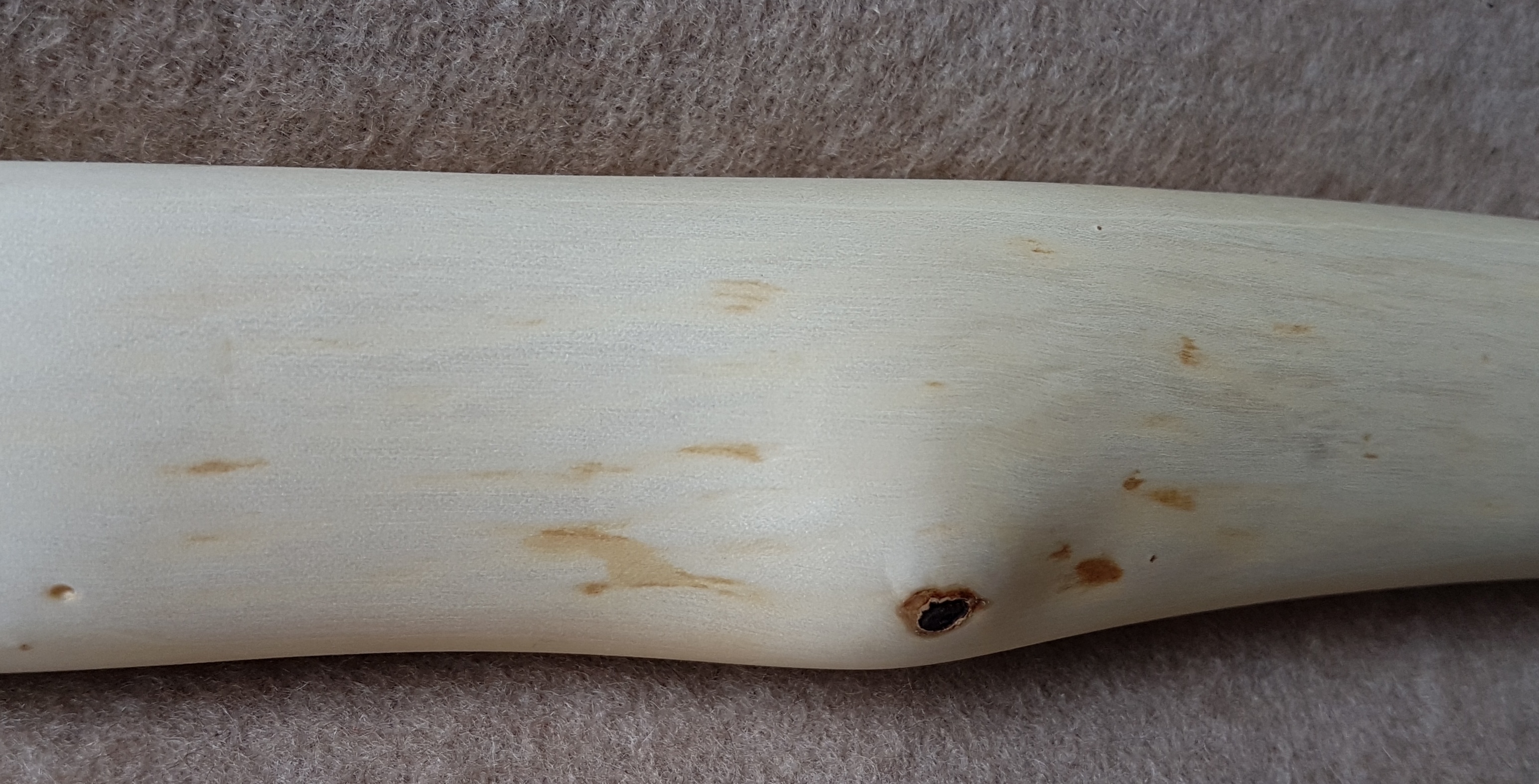

Rückenansicht Ast in Bogenmitte

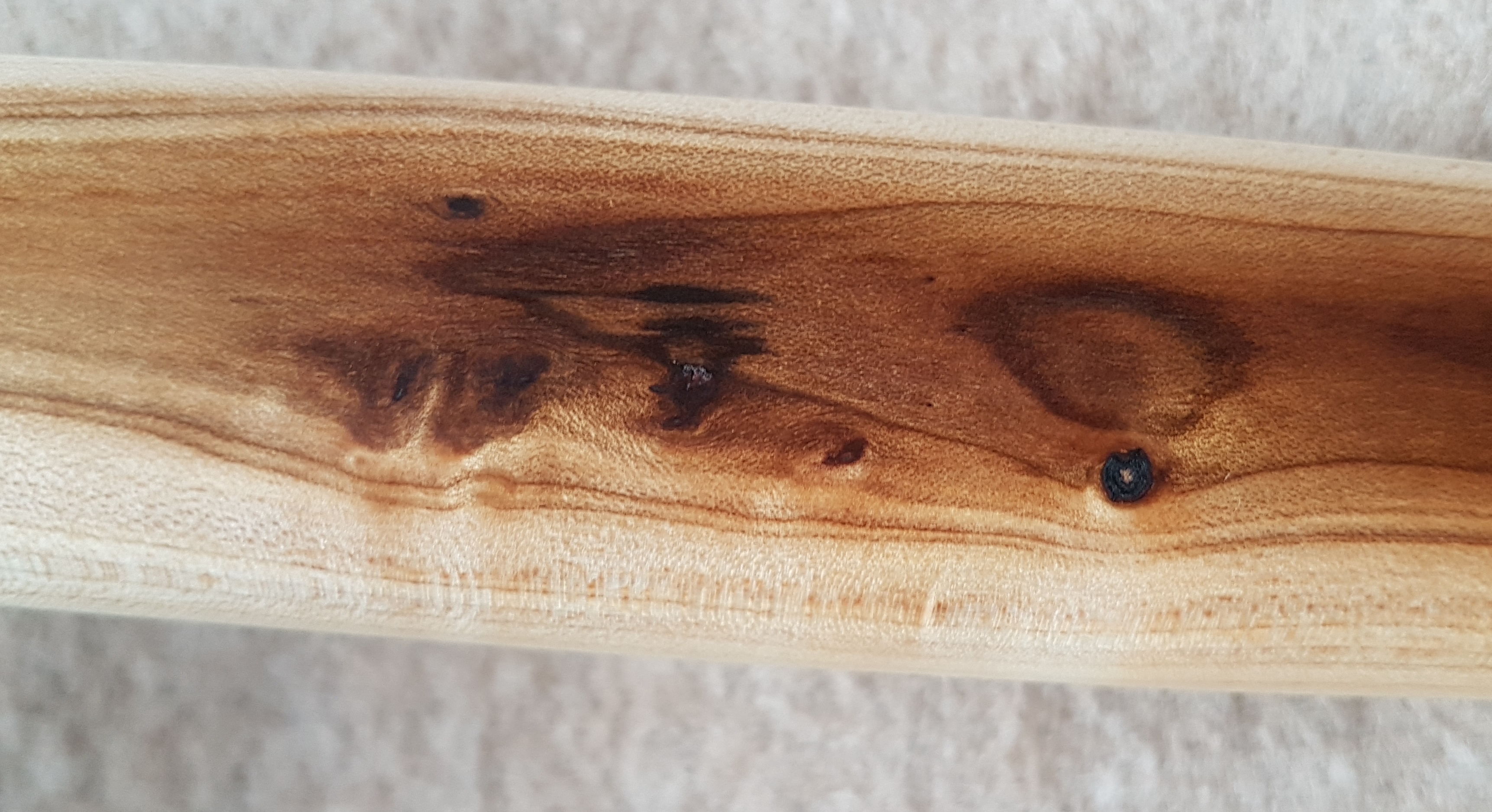

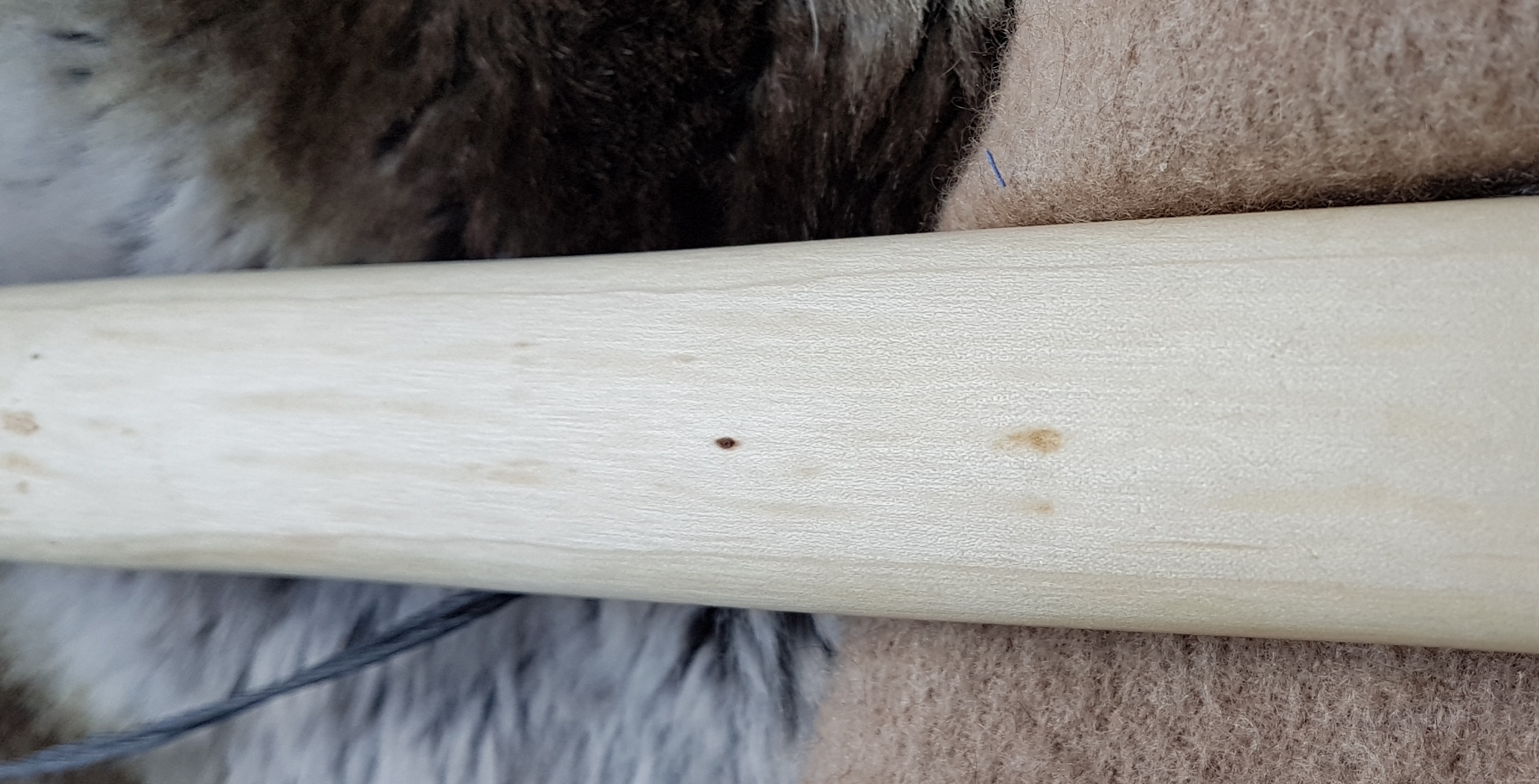

Ast in Bogenmitte

man sieht ganz gut die Jahrringgrenze

Hier sieht man auch schön die Jahrringgrenze

Nahaufnahme Seite

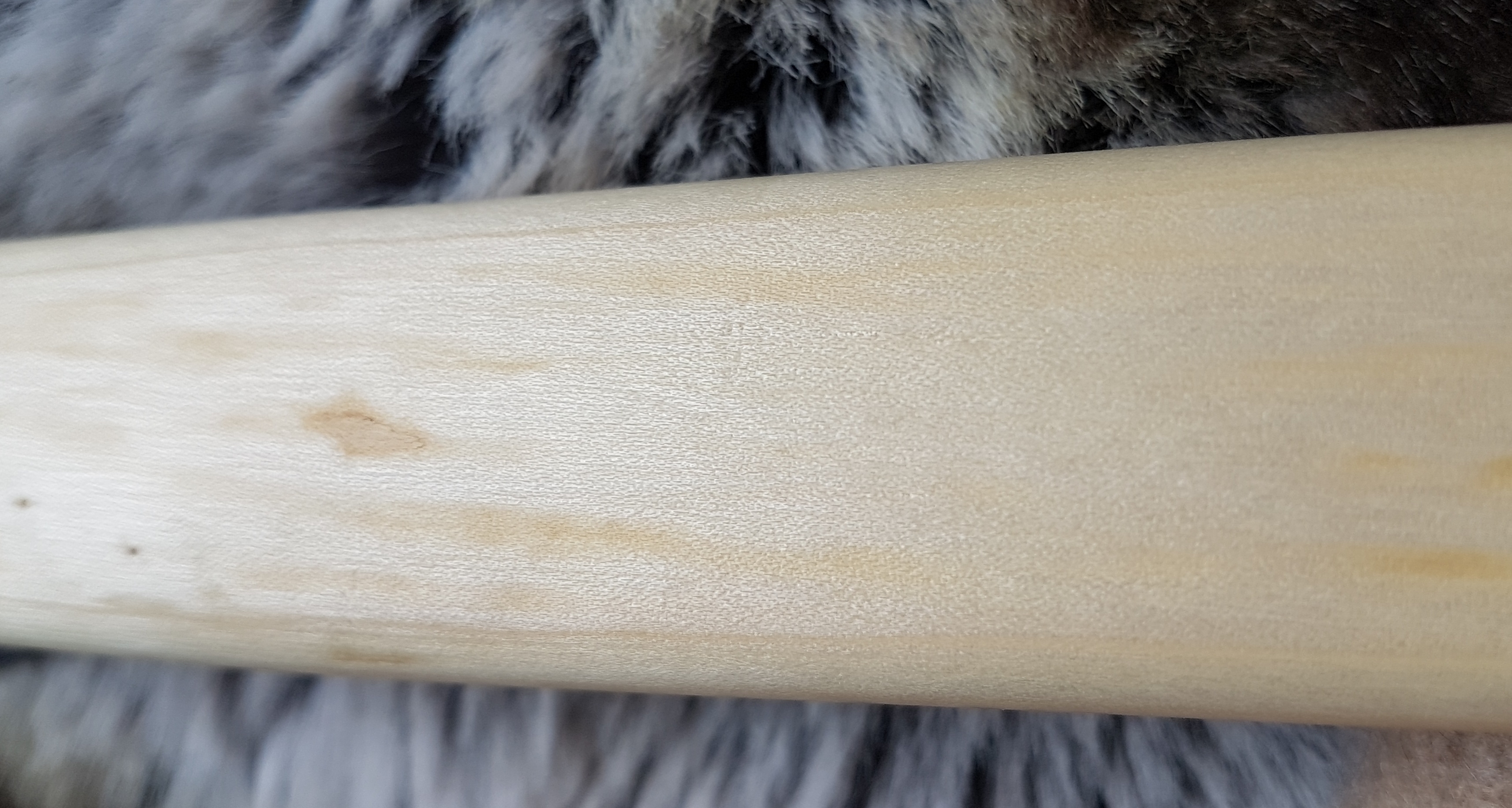

Nahaufnahme Bauch

ein zweiter Ast, allerdings nur bauchseitig sichtbar

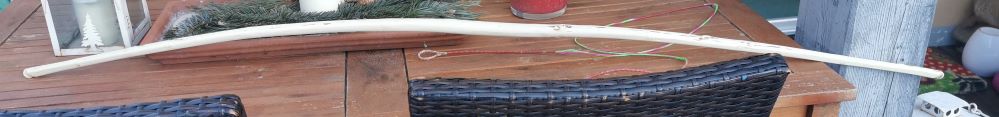

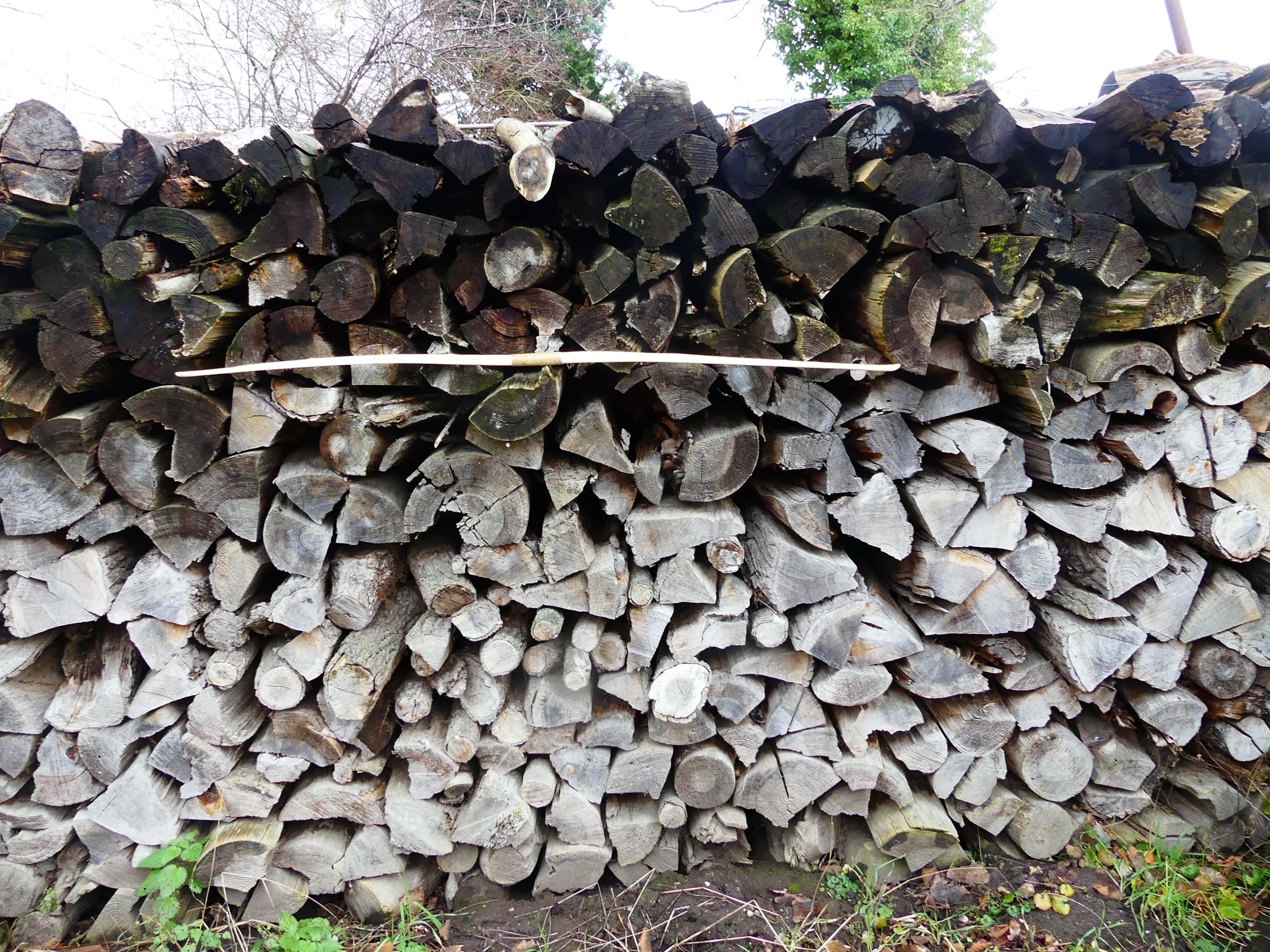

abgespannt

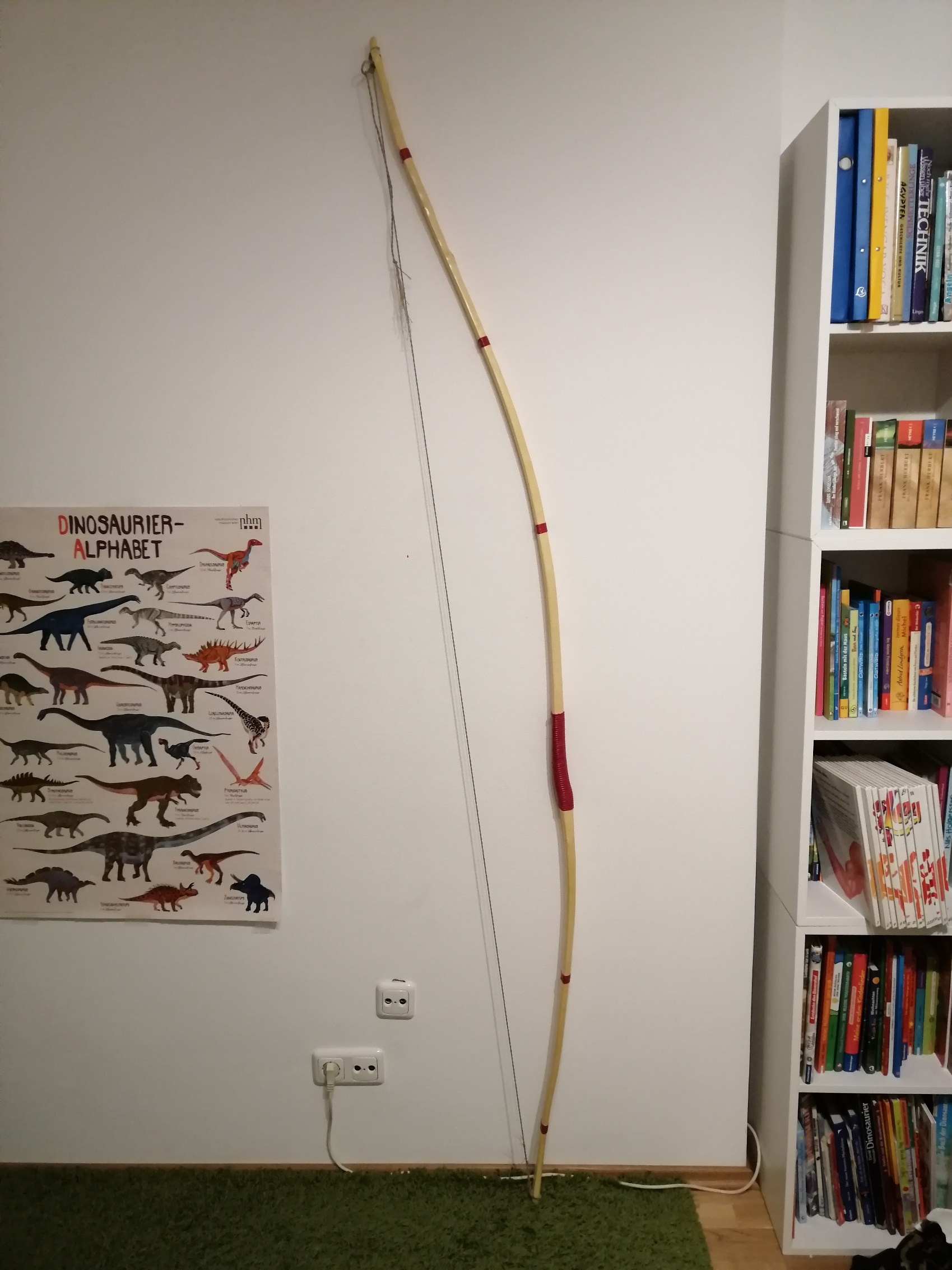

Standhöhe

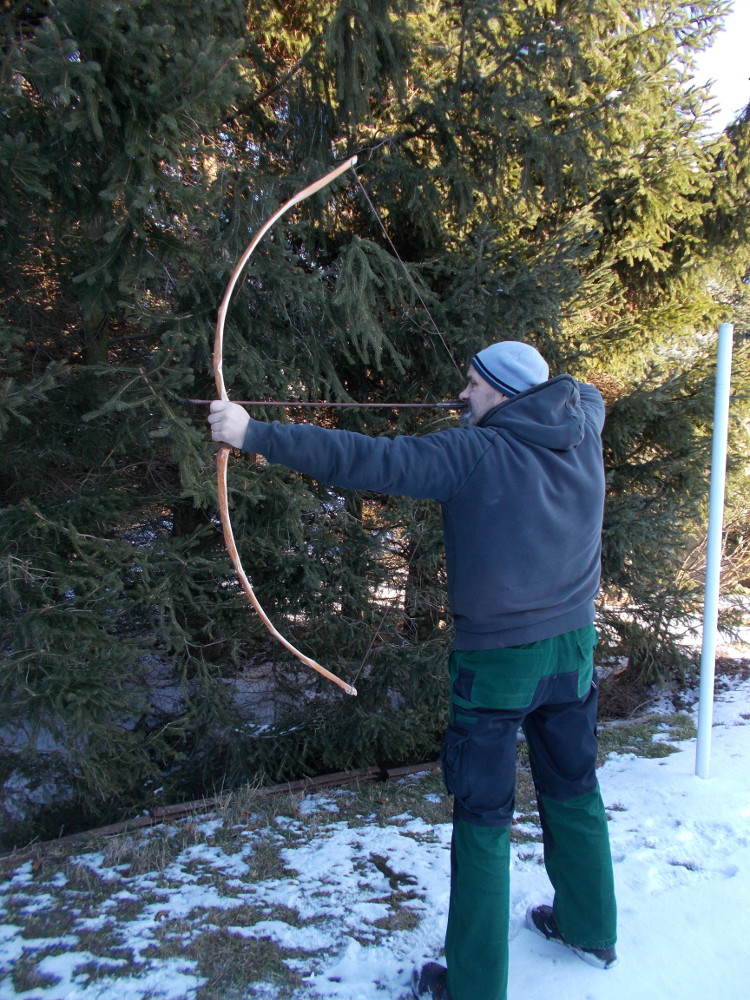

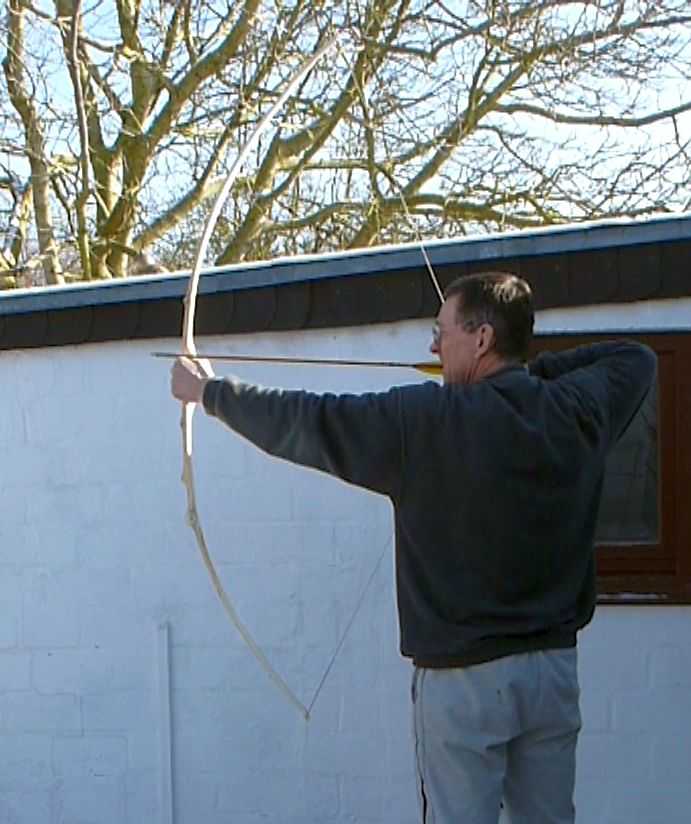

Vollauszug mit leichtem overdraw auf 32,25" (AMO), also mein Maximal-Auszug 30,5"

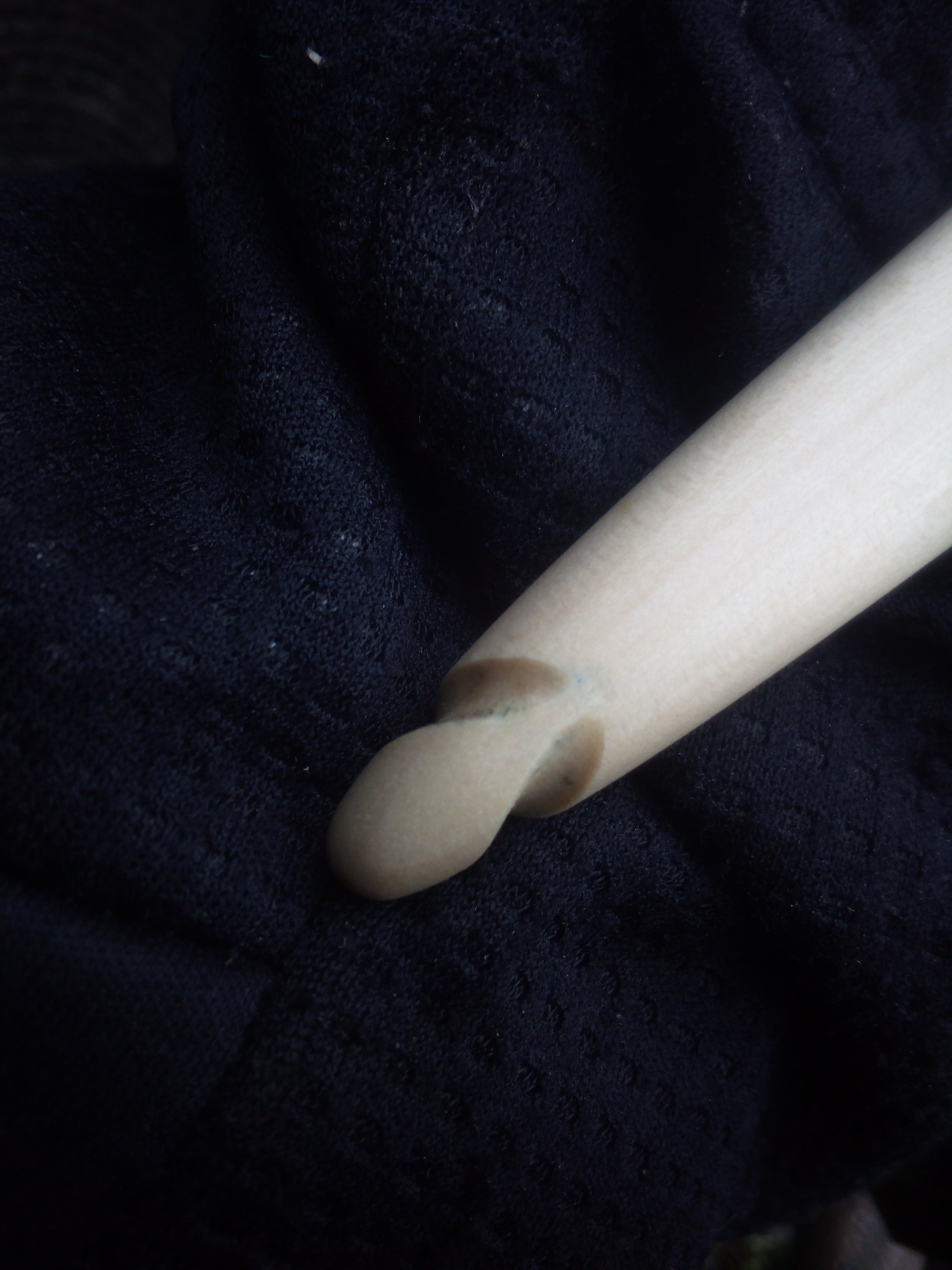

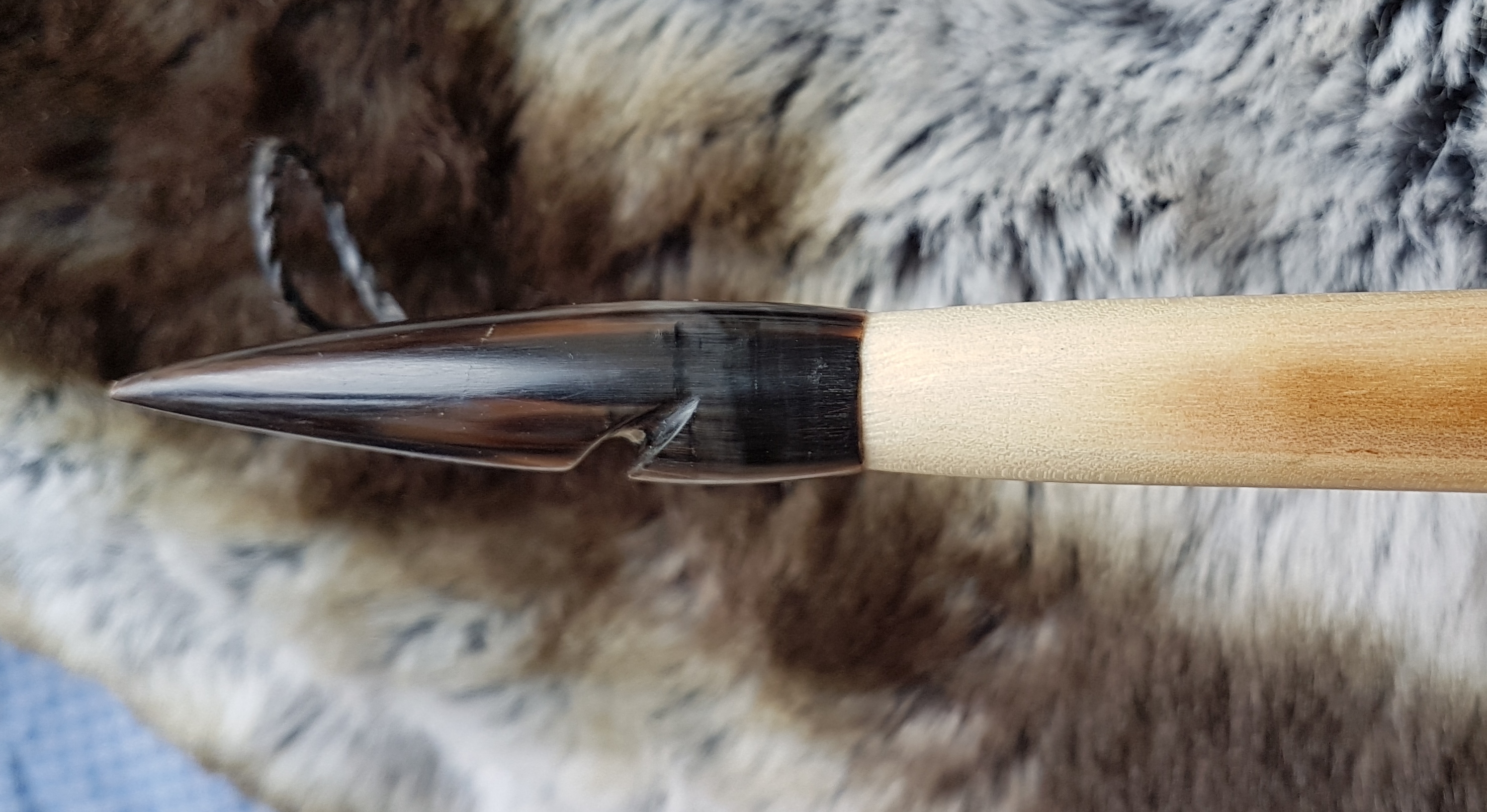

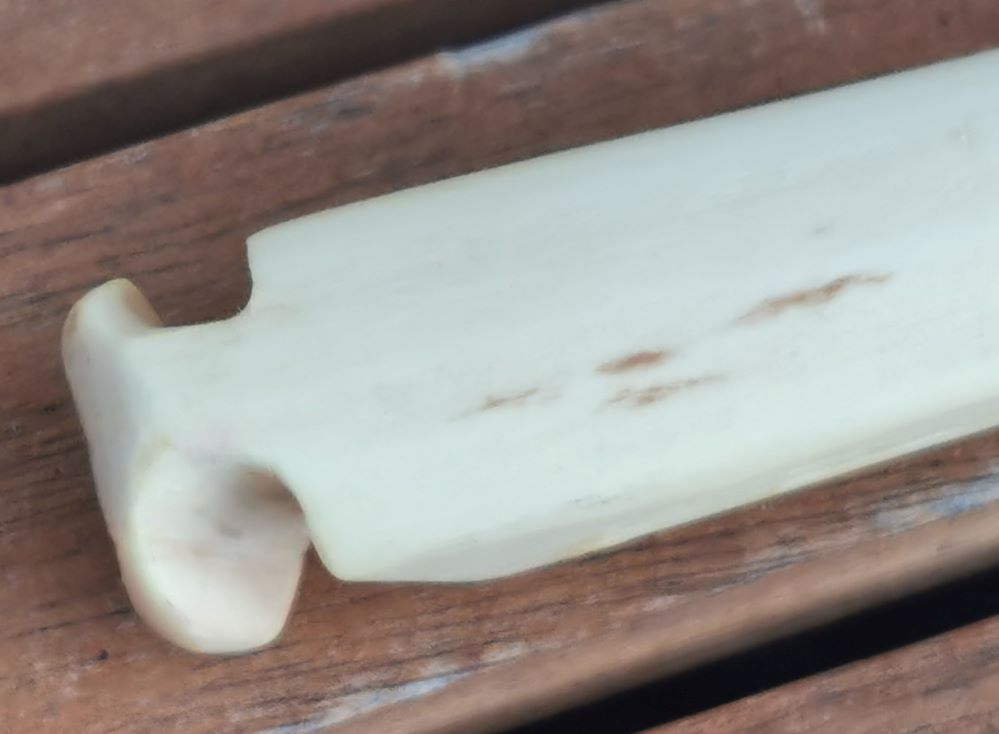

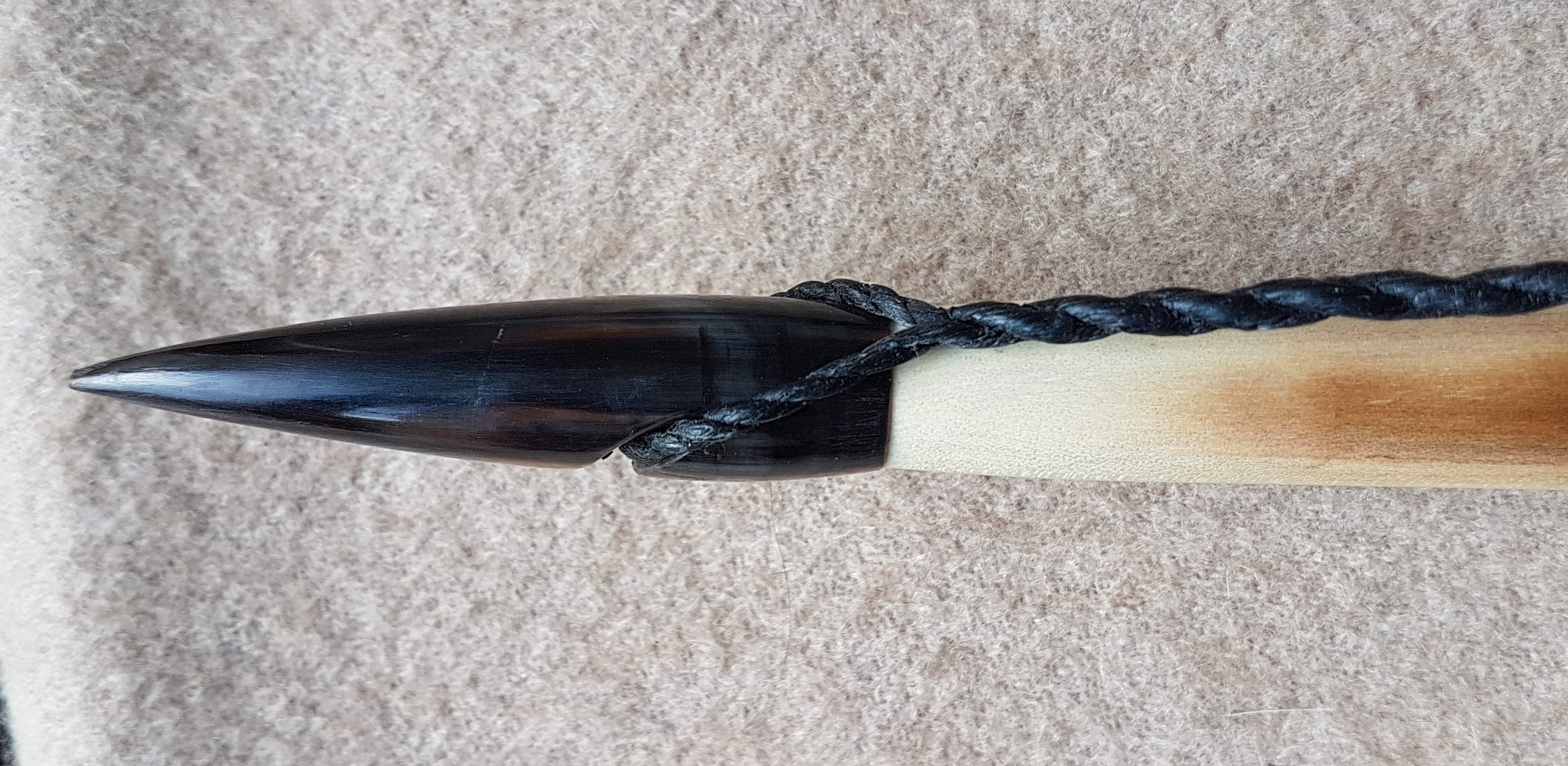

Nocke_01

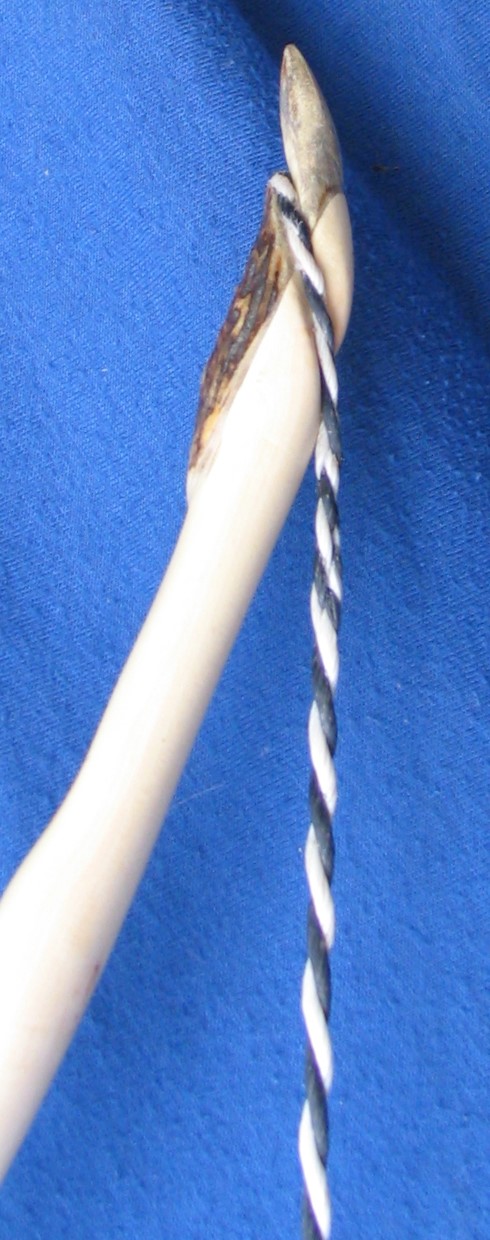

Nocke_01 mit eingehängter Sehne

Nocke_02

[MrCanister123]

Sodele, hier mein 3-Wochen-Sapling-Haselrecourve

Heute eingeschossen, hat mehr Wums als gedacht

Holz: Hasel
NtN: 154cm / 60,5"
Zuggewicht: 40# @ 28"
Max Auszug: 29"

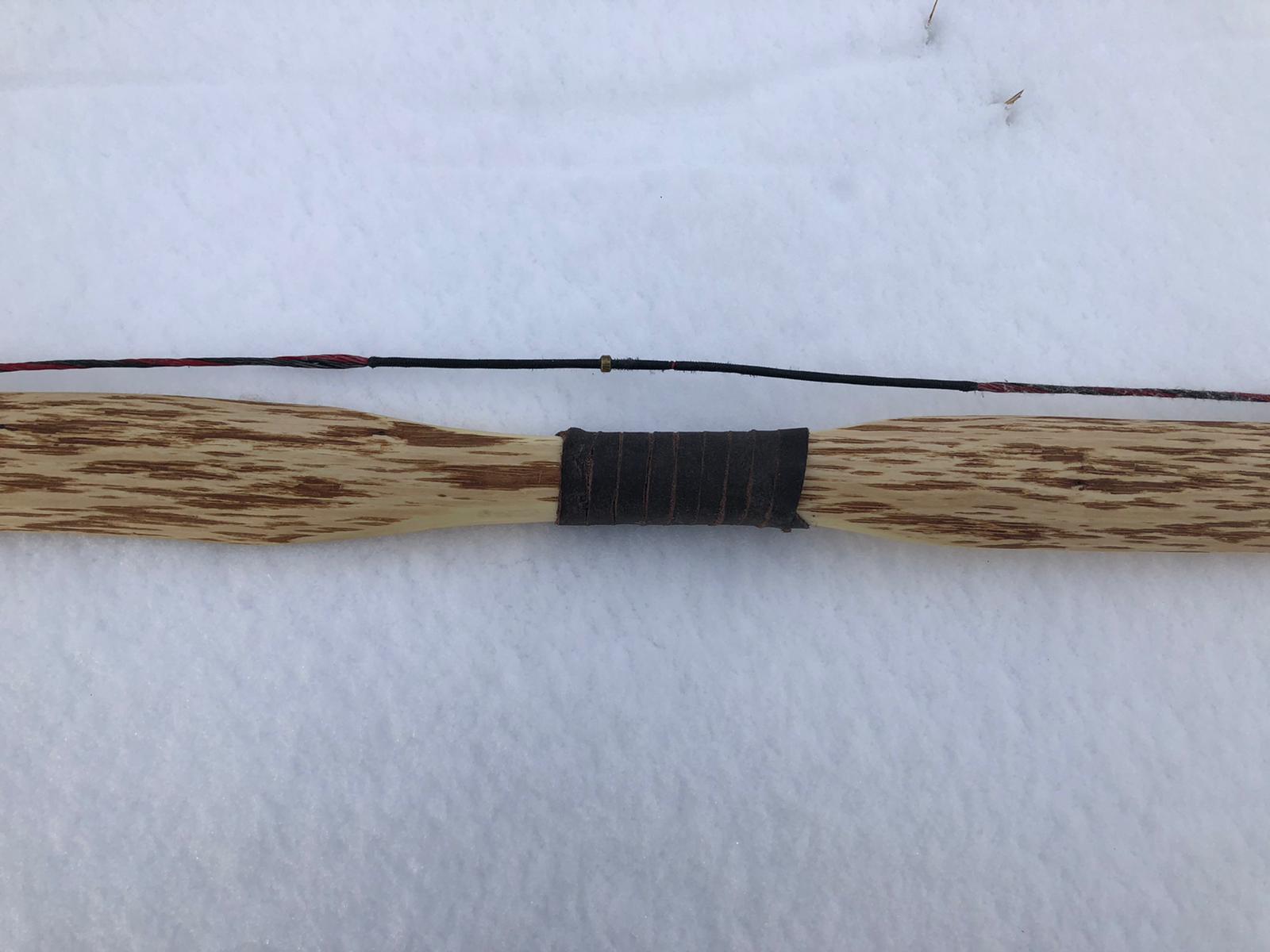

Griff: Leder
Sehne: Dacron 12 Strang
Bogenrücken/Nocken: naturbelassen
Finish: 1 x Leinöl & 1 x Bienenwachs


viewtopic.php?f=81&t=32053

entspannt

Standhöhe

unterer WA

oberer WA

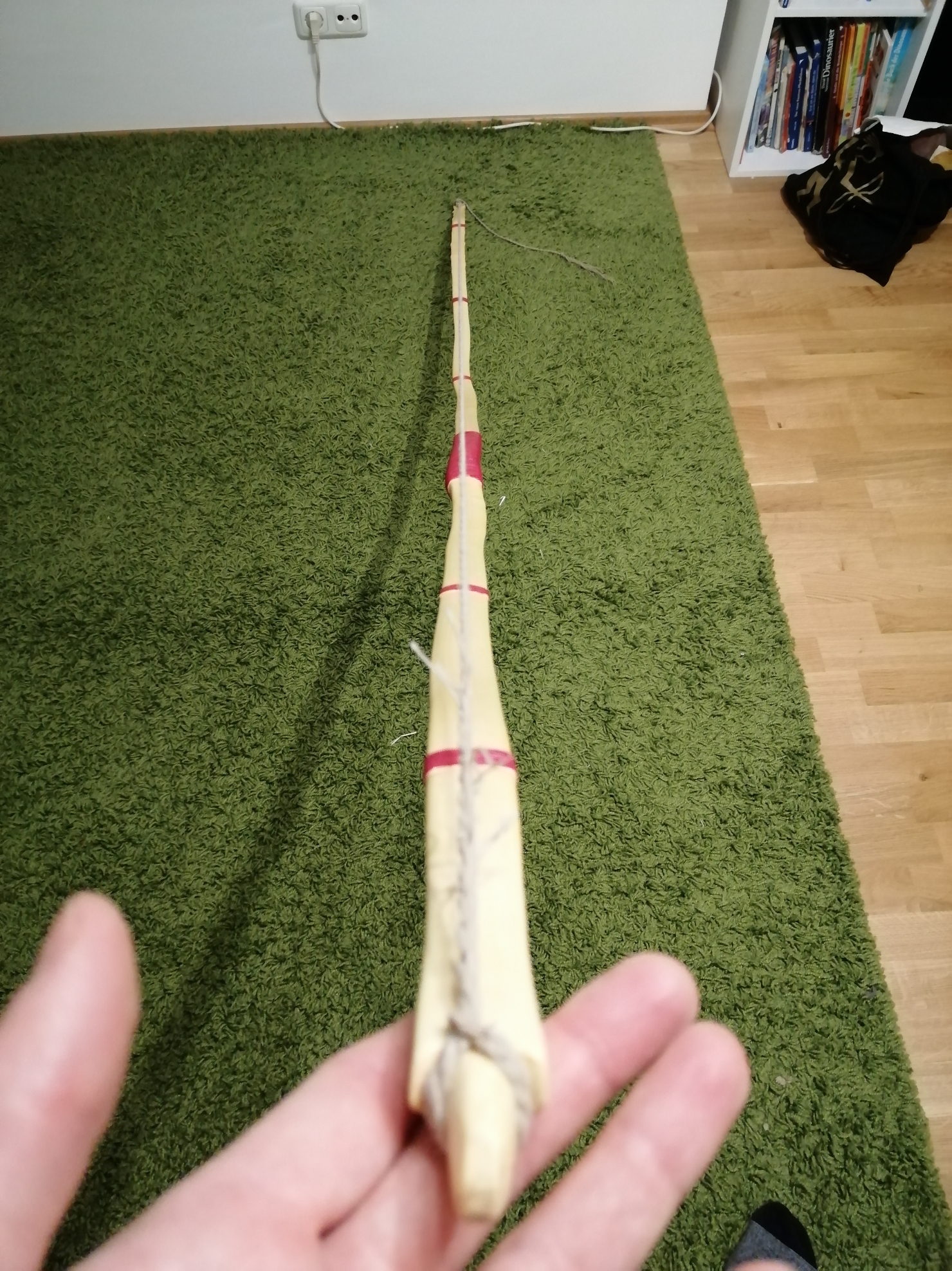

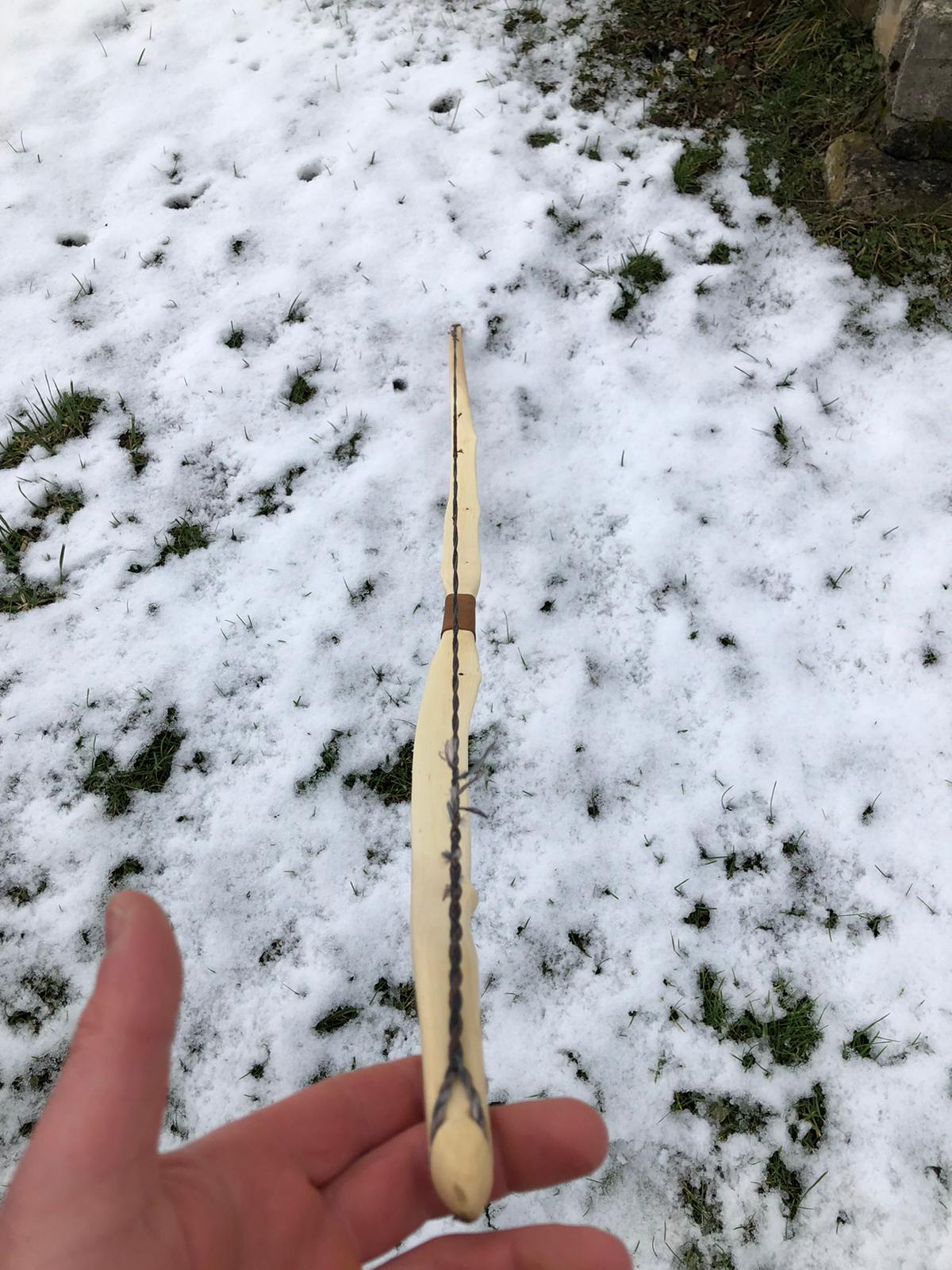

Sehnenverlauf

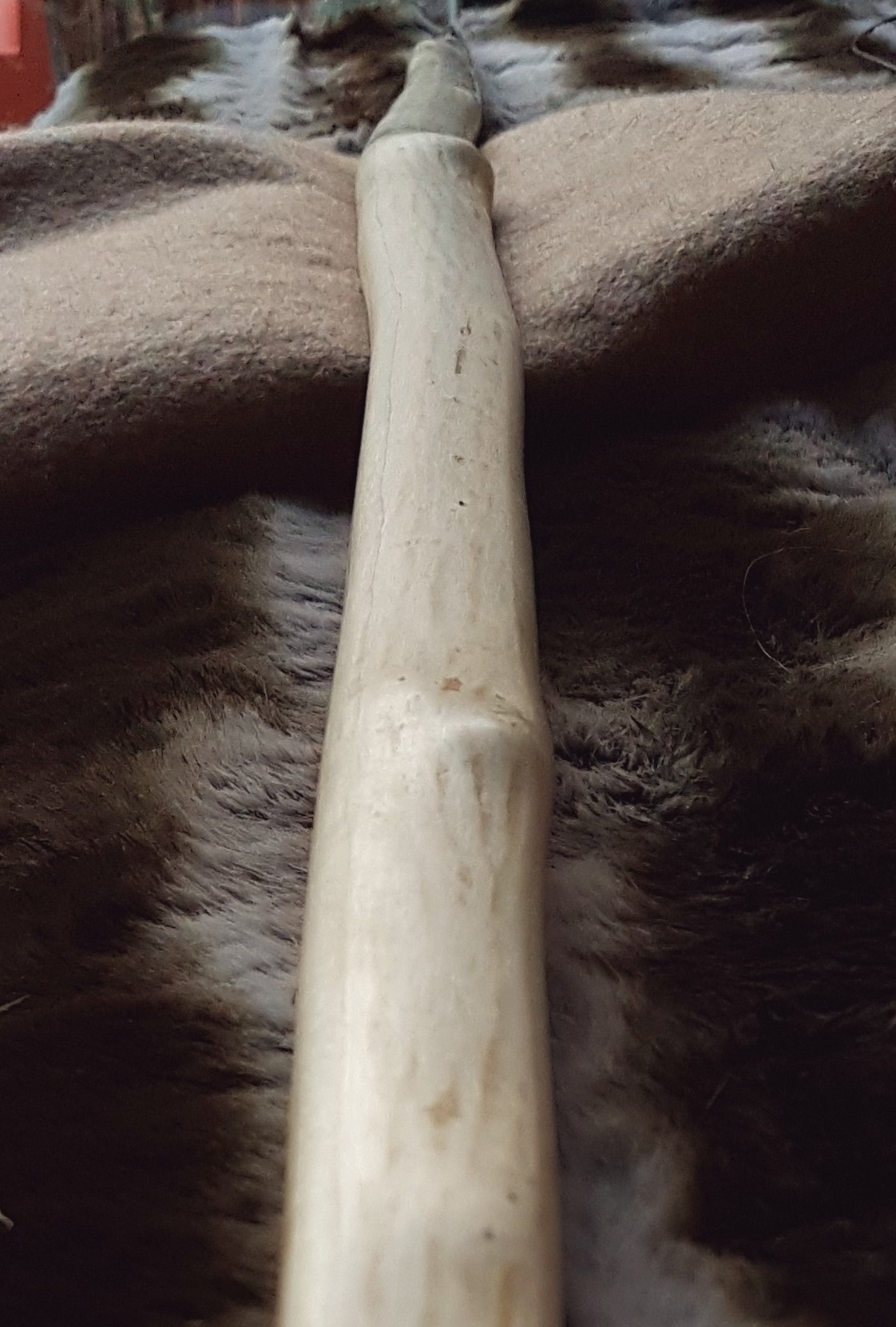

Bogenrücken /Griff

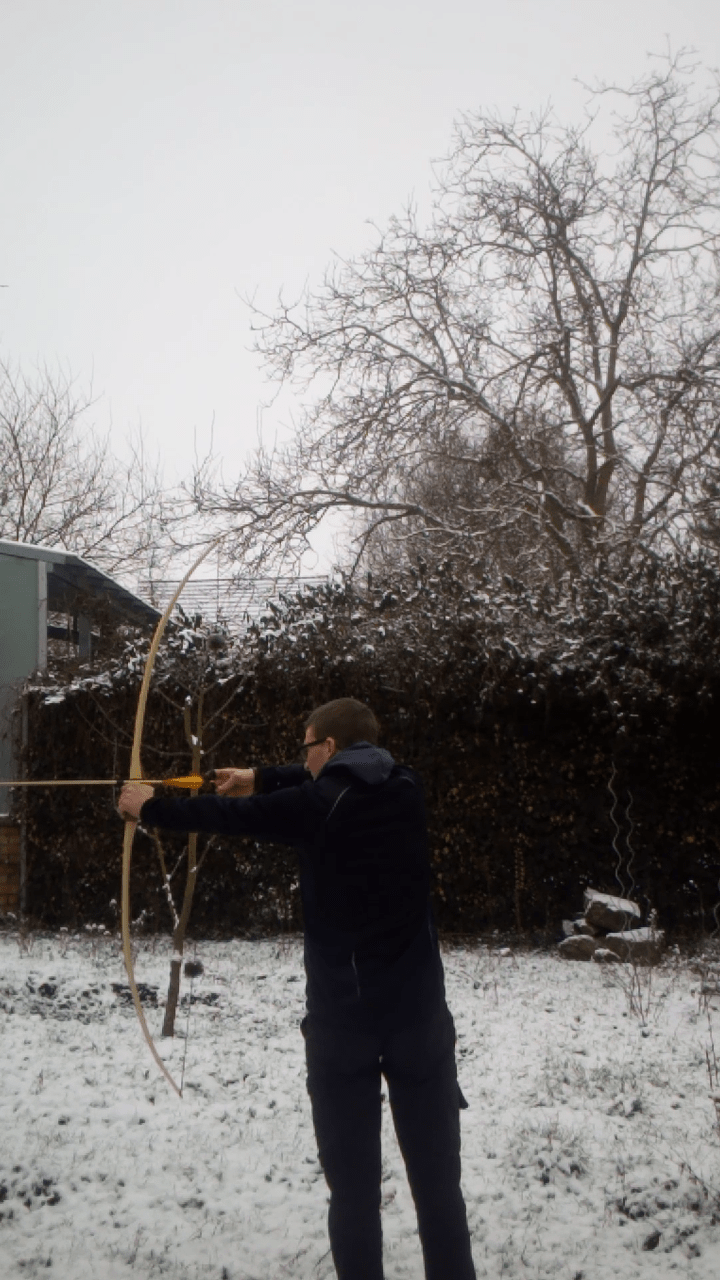

Vollauszug 28"

[Kleiner Fuchs]

Nun ist er fertig, mein erster Saplingbow

Holz :Hartriegel
Gesamtlänge. 165 cm 65"
Zuggewicht: 46# @27"
Bogengewicht: 705 g
Standhöhe: 16 cm
Nockoverlays: Rehgeweih
Griff: Dunkles u helles Leder
Sehne: 14 Strang B50
Bauthead: viewtopic.php?f=81&t=32077&p=574183#p574183

[Pälzer]

Nr.2 ist fertig

Hartriegel
165,5 cm/ 65" NtN
44#@26" AMO
wiegt 564 Gramm ohne Sehne
Finish mit Leinöl
Bau: viewtopic.php?f=81&t=32043

[Roby-Nie]

So, hier jetzt die Präsentation des Esche-Reststücks. Der Bauthread befindet sich hier.

Holzart: Esche
182cm NtN
33@28“ AMO
584g

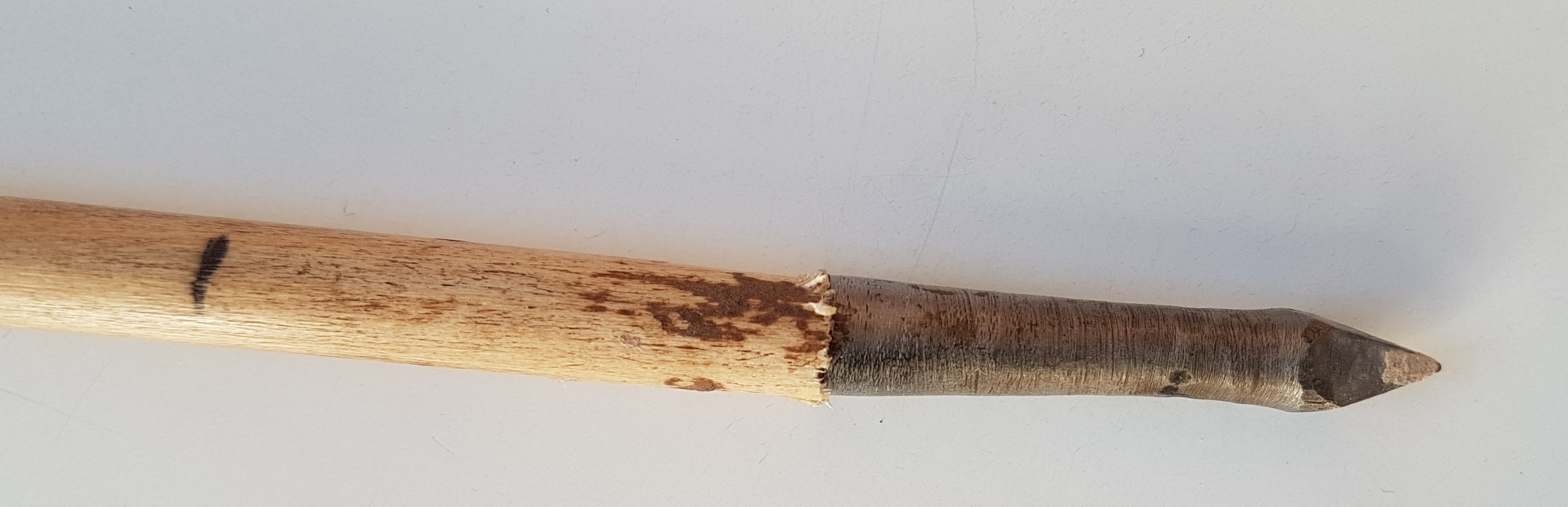

Stiftnocken
6 Strang FF+ flämisch
Finish Tungöl

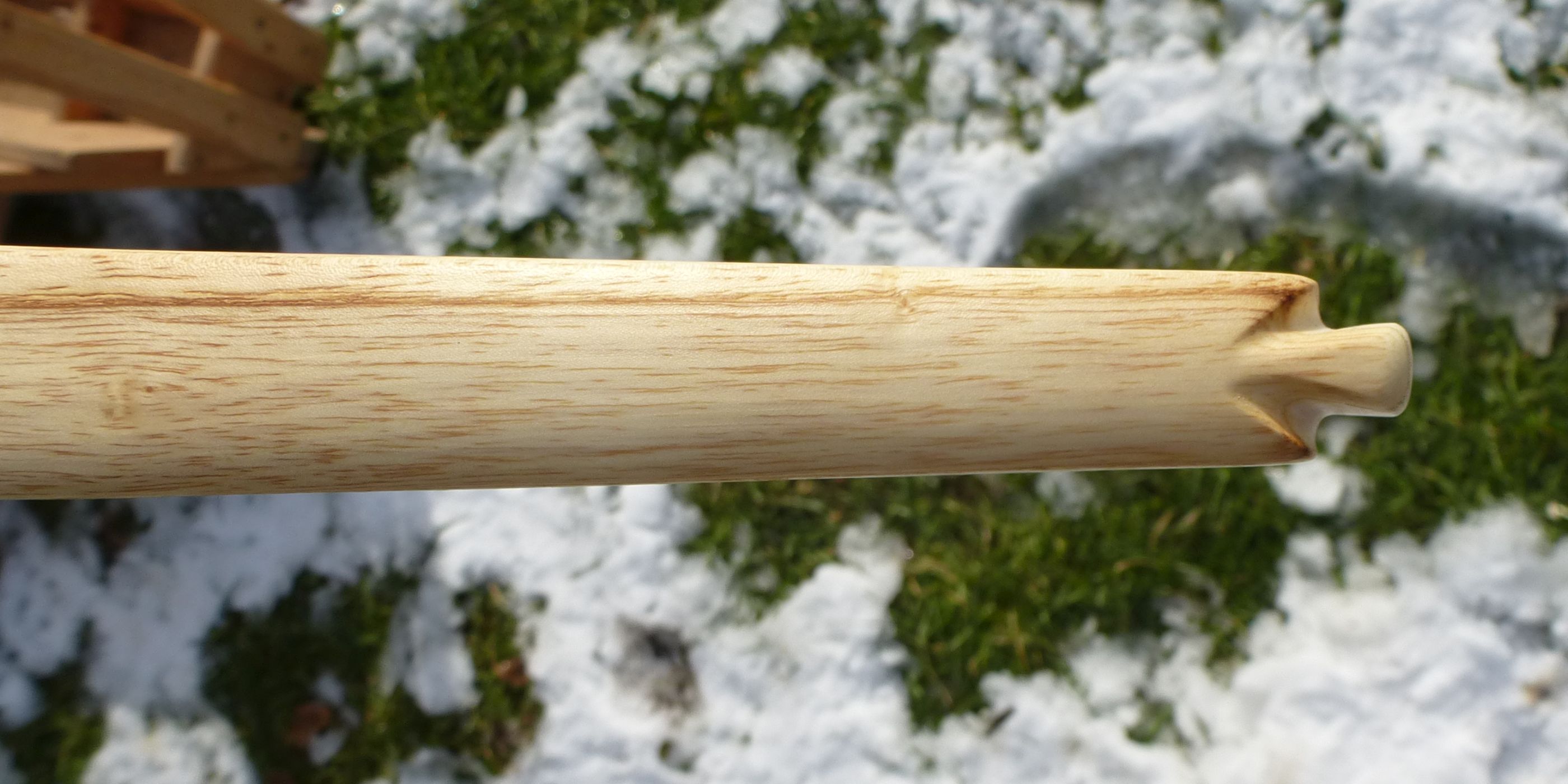

obere Stiftnocke

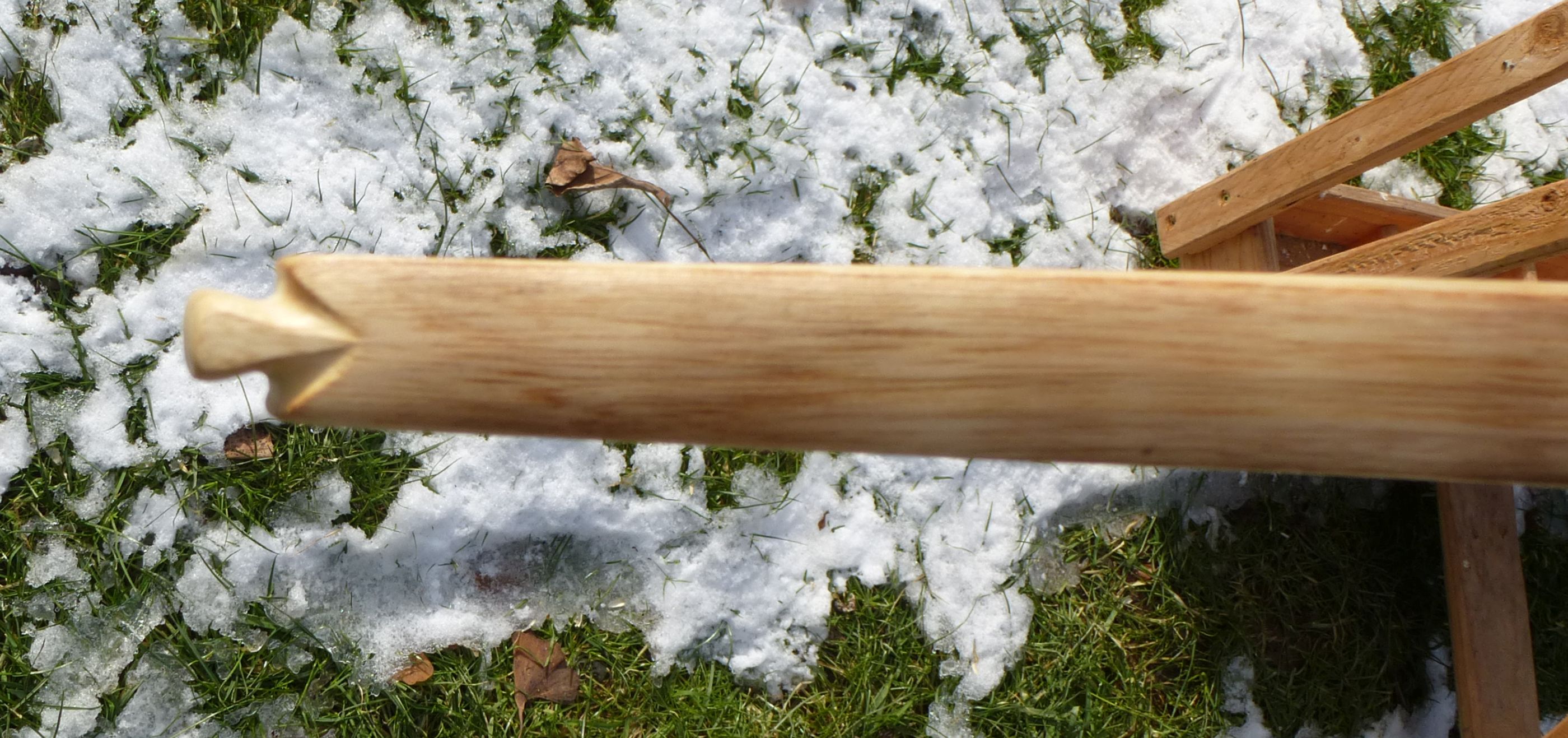

untere Stiftnocke mit Ast

Astknubbel im unteren WA

leichtes Hollow-Limb-Design im oberen WA

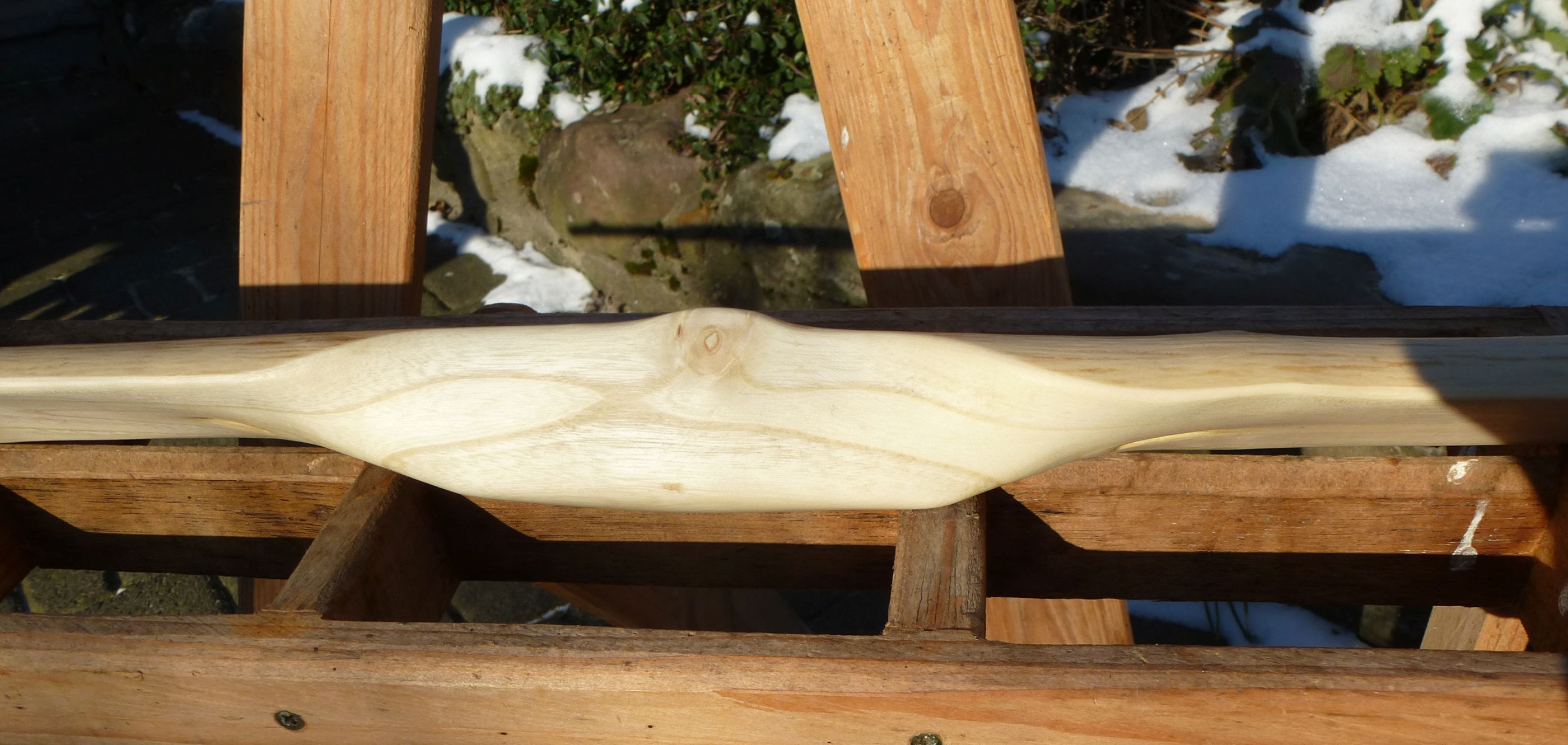

Griffbereich mit durchbohrtem Markkanal

Griff seitlich

Ast seitlich im unteren WA

Rückenprofil

abgespannt

Standhöhe

Auszug

[HoyoM]

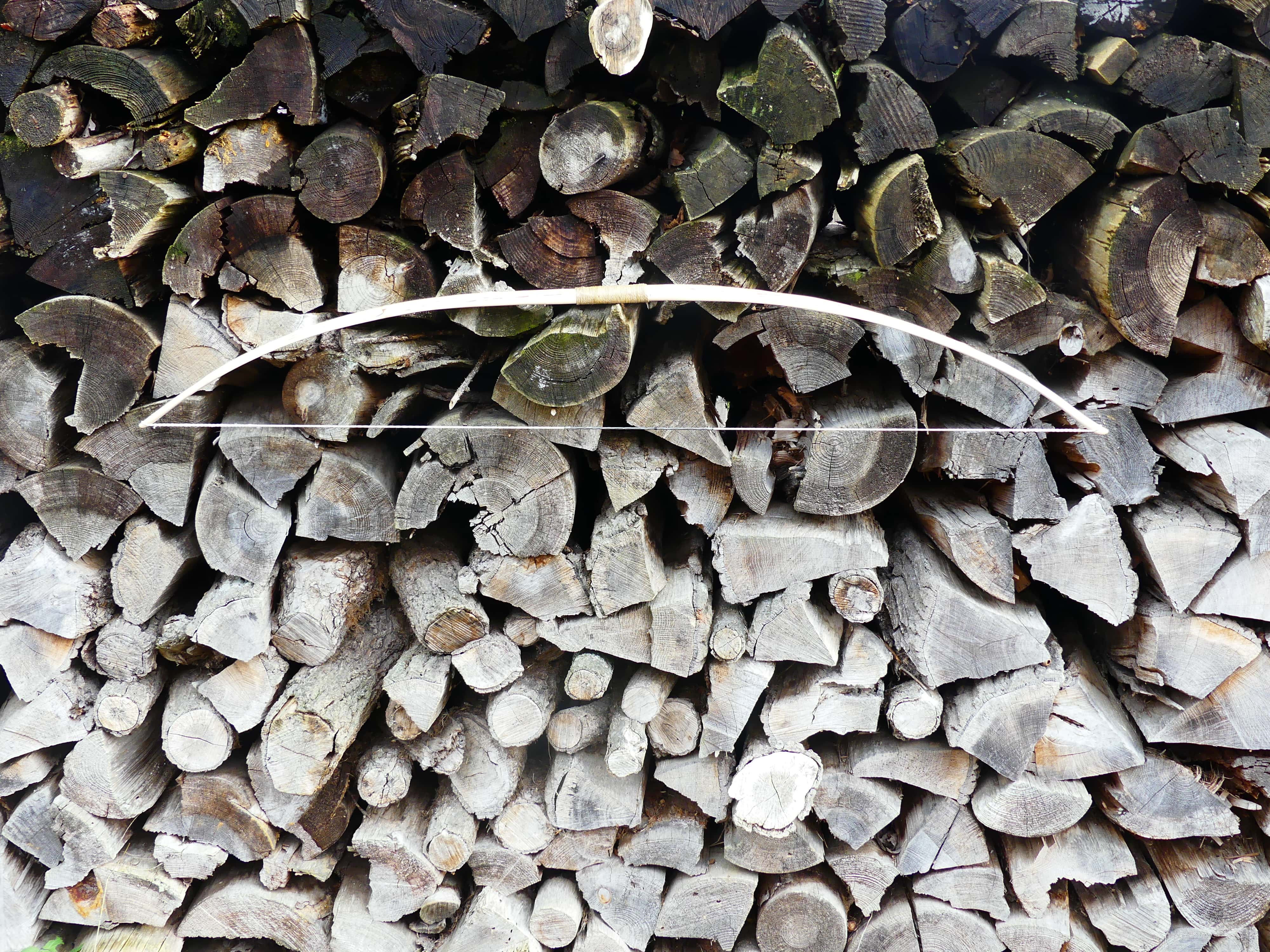

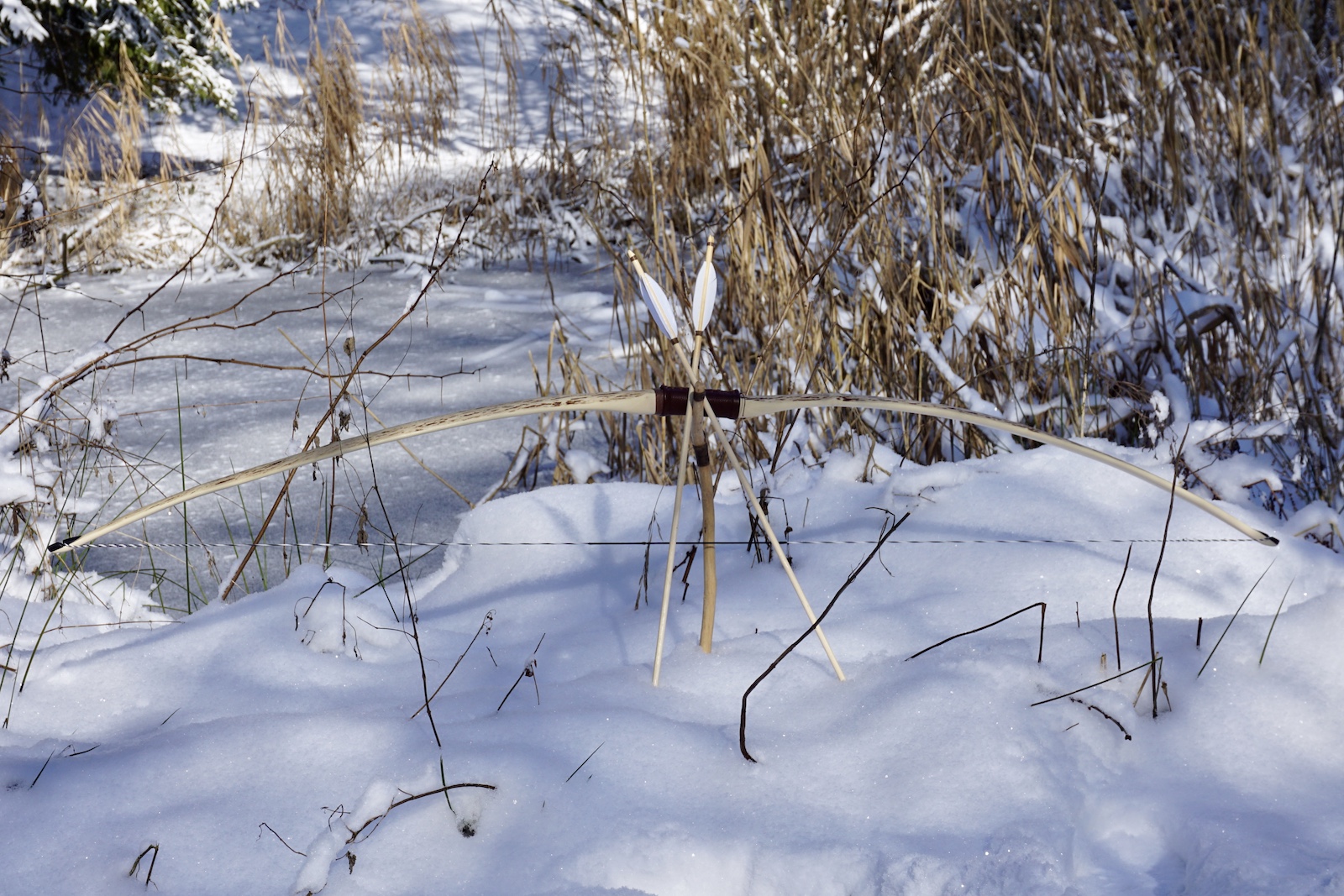

Hartriegelbogen "Wildling"

Wildling, weil das Holz macht was es will, lässt sich nicht mit Hitze oder sonstwie zähmen. Die Wurfarme sind ganz leicht gegeneinander verdreht, ca. 15 Grad und haben einen völlig unterschiedlichen Charakter. Ich habe mich damit so gut es geht arrangiert und habe dem Holz seine Eigenheiten gelassen. Die Sehne läuft gottseidank genau durch die Griffmitte.

Holz: Hartriegel
Länge: 167cm NtN
Zuggewicht: 45#@28" AMO
Gewicht: 614g inkl. Sehne
Sehne: 12 Strang FF flämisch
Tip-Overlays: Wasserbüffelhorn
Griff: Leder
Finish: Holzöl und 2x biologisches Parkettwachs

Bauthread: viewtopic.php?f=81&t=32048

Rücken, Bauch, abgespannt, Standhöhe

Mein Auszug 27,5"

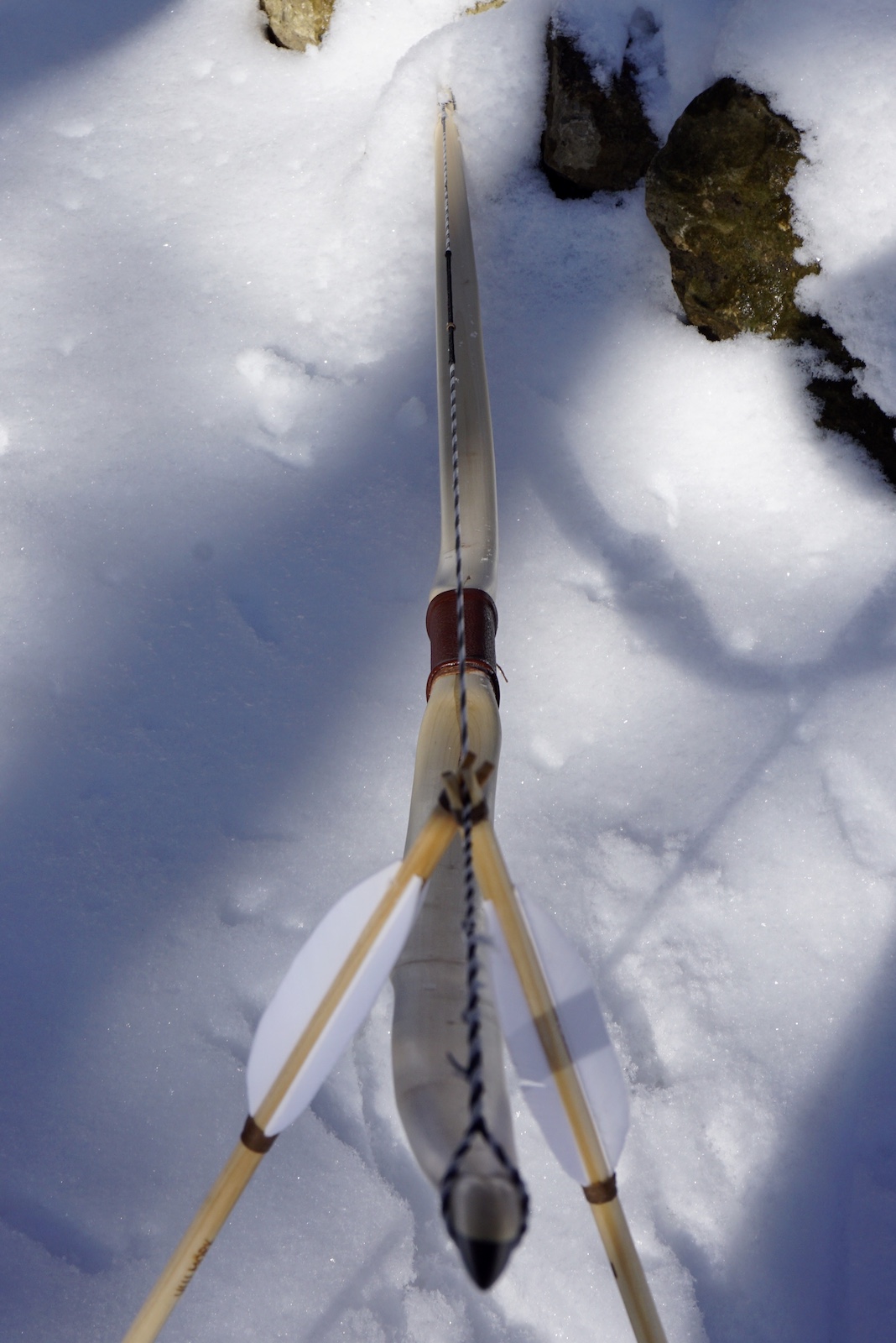

Sehne geht schön durch die Griffmitte

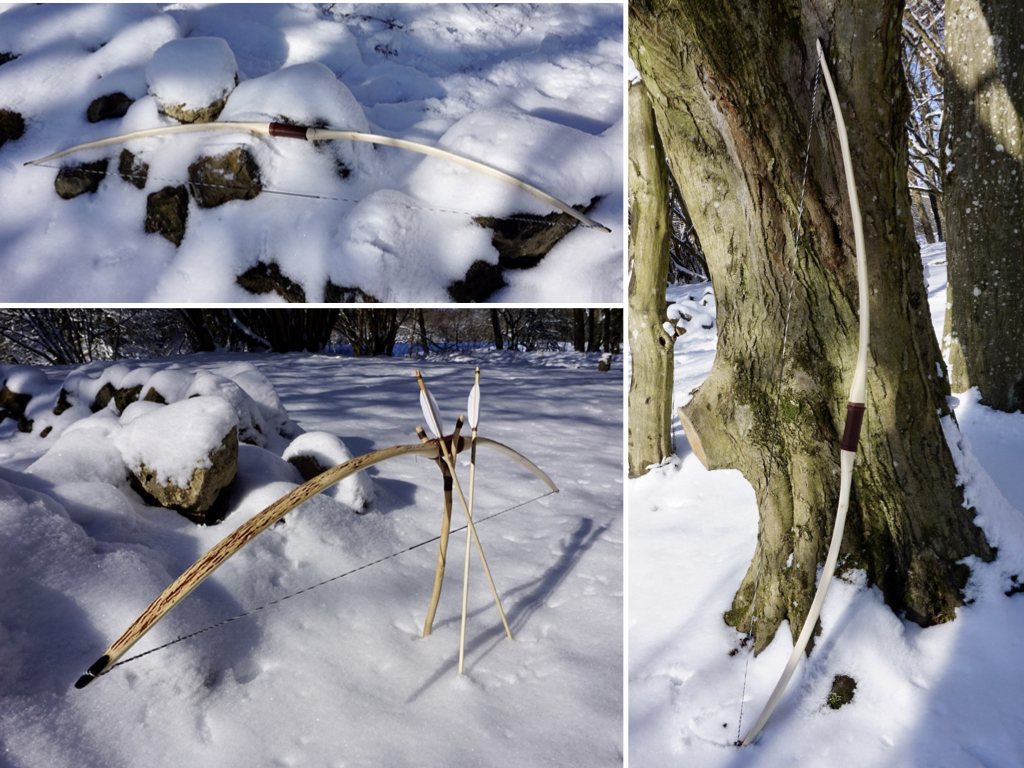

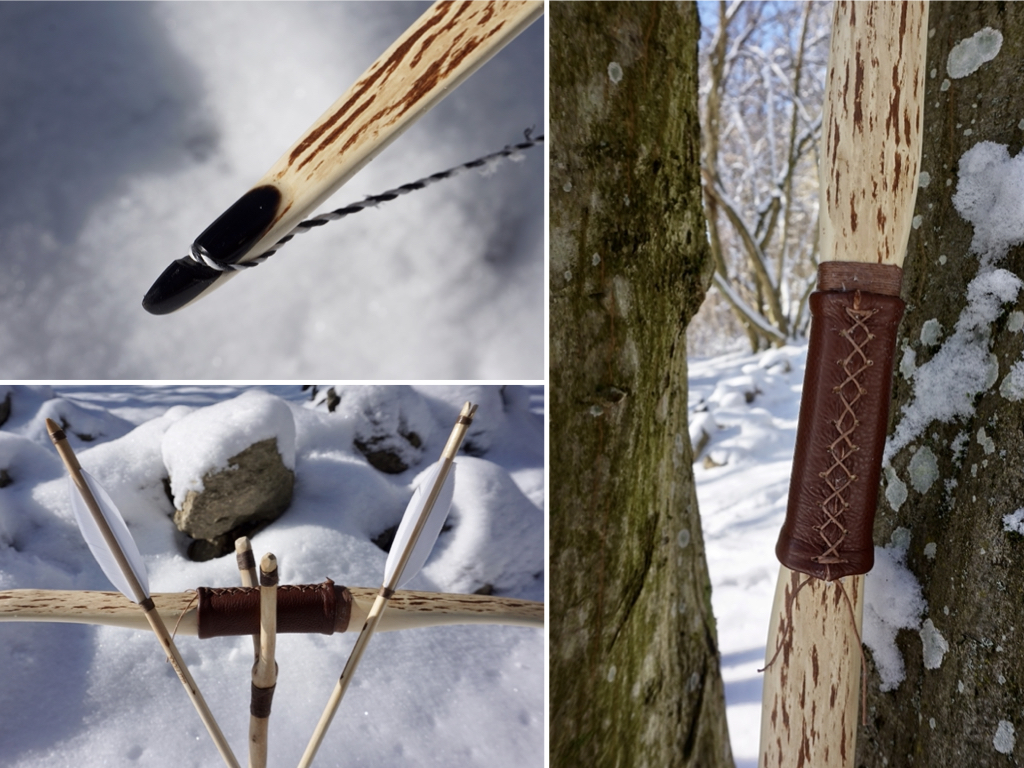

Impressionen

Ansichten

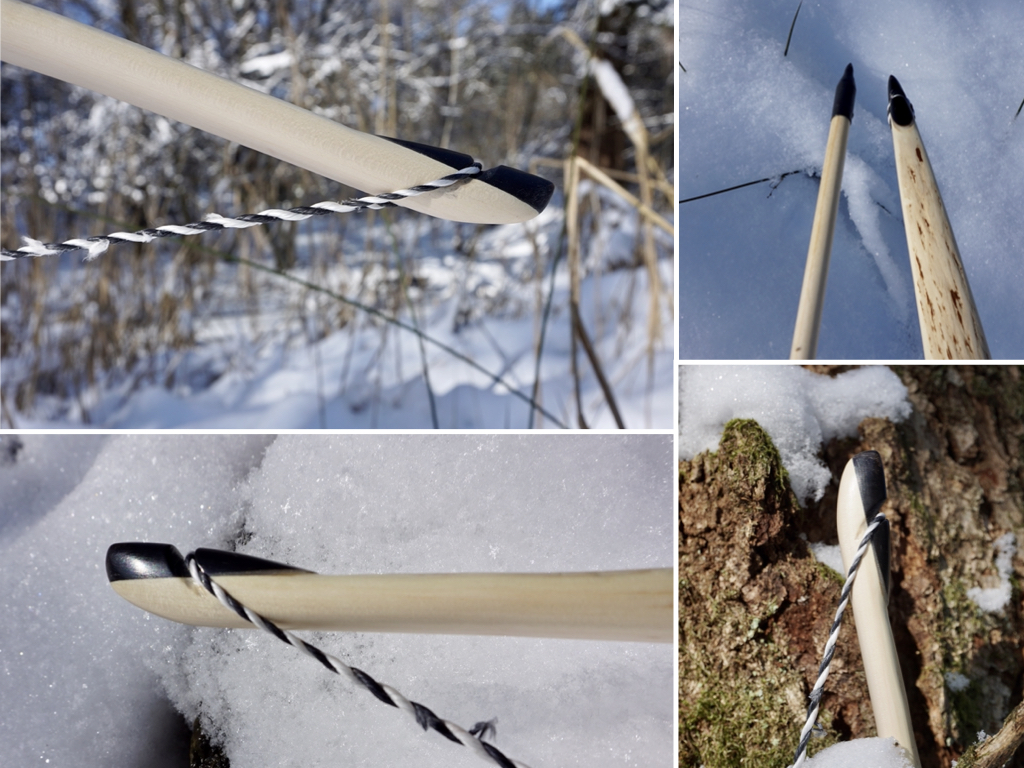

Nocks

In seinem Habitat

LG
Ulli

[Neumi]

Bogen 2 aus Spitzahorn ist jetzt fertig.
Zum Bauthread geht's hier: viewtopic.php?f=81&t=32044#p572901

Spitzahorn (Acer platanoides)
Länge N/N exakt 186 cm / 73,23"
78#@30"
Gewicht 762 g
Nockinlays aus Wasserbüffelhorn

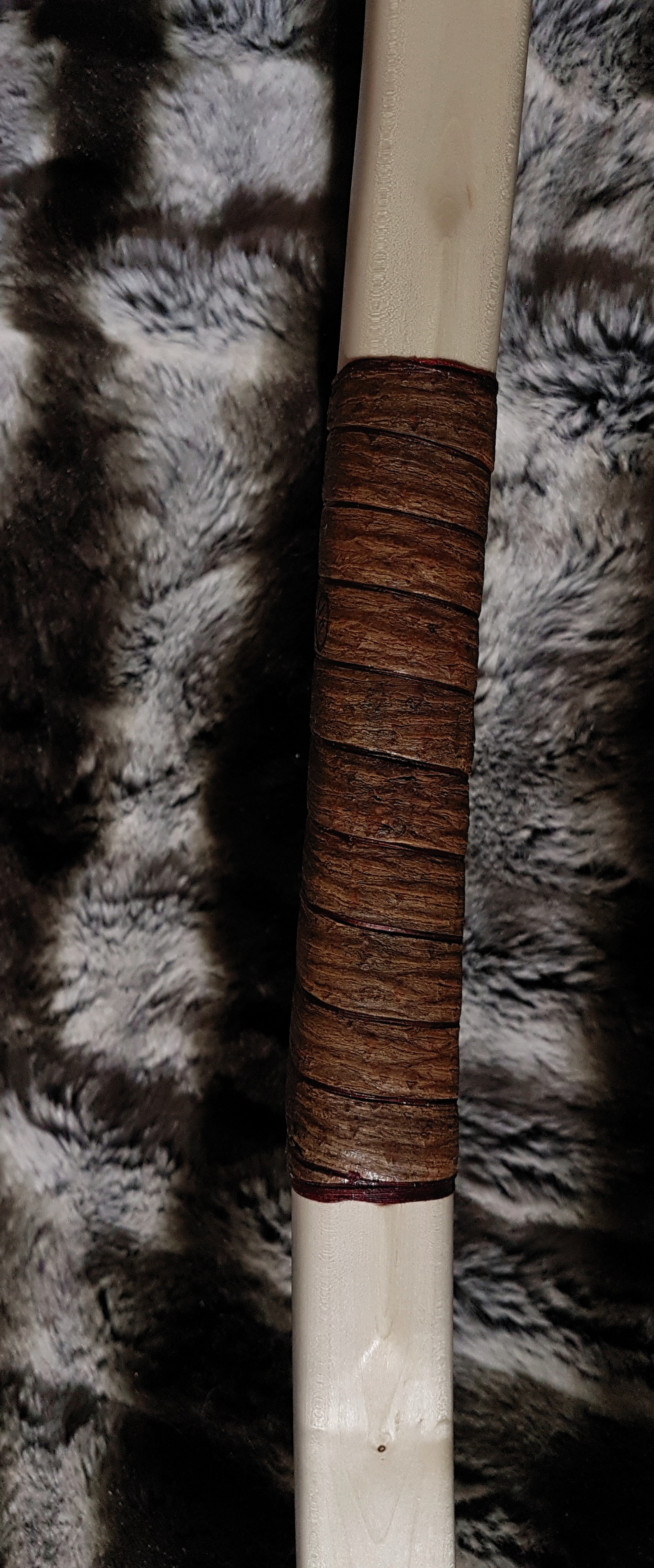

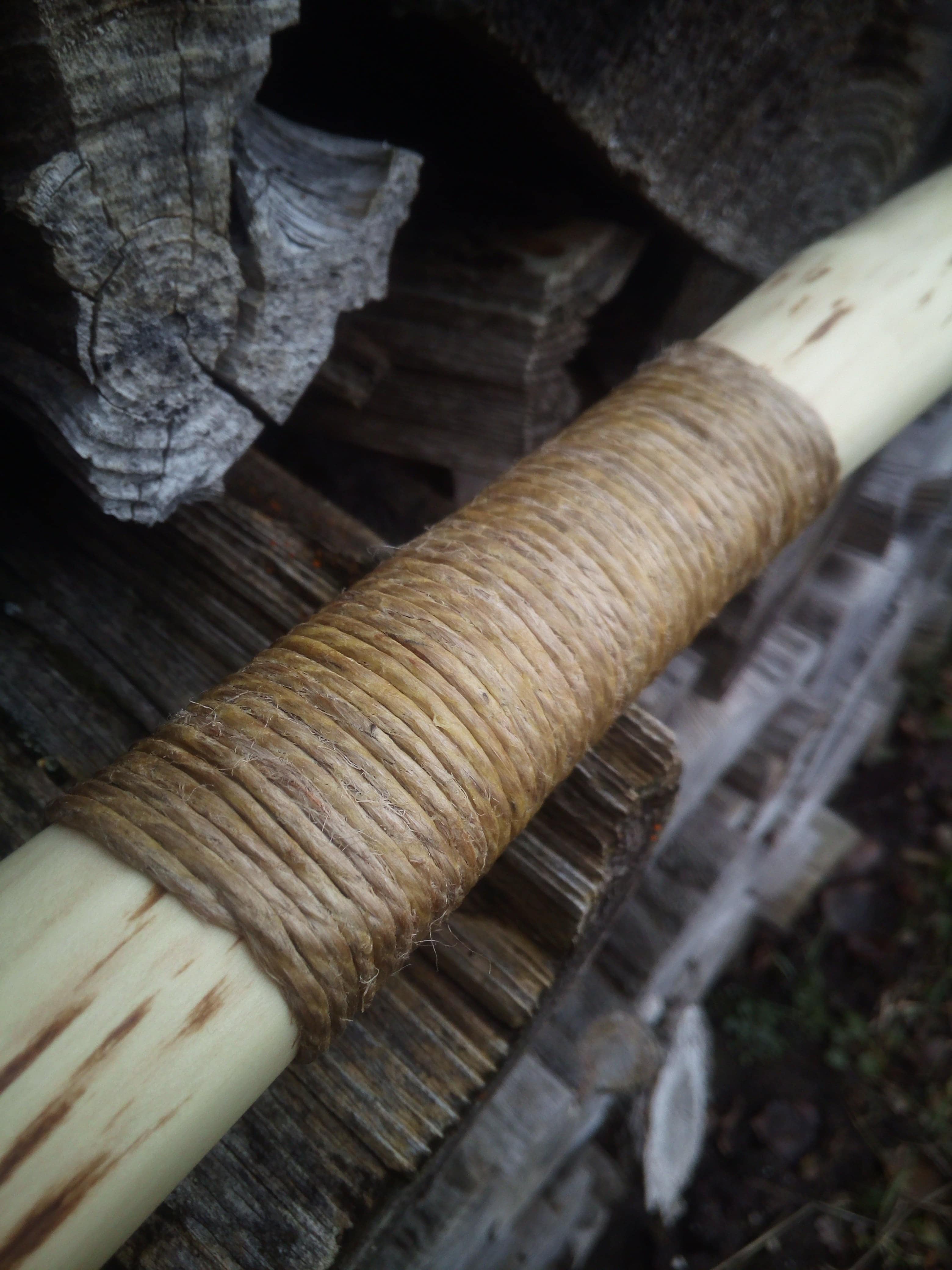

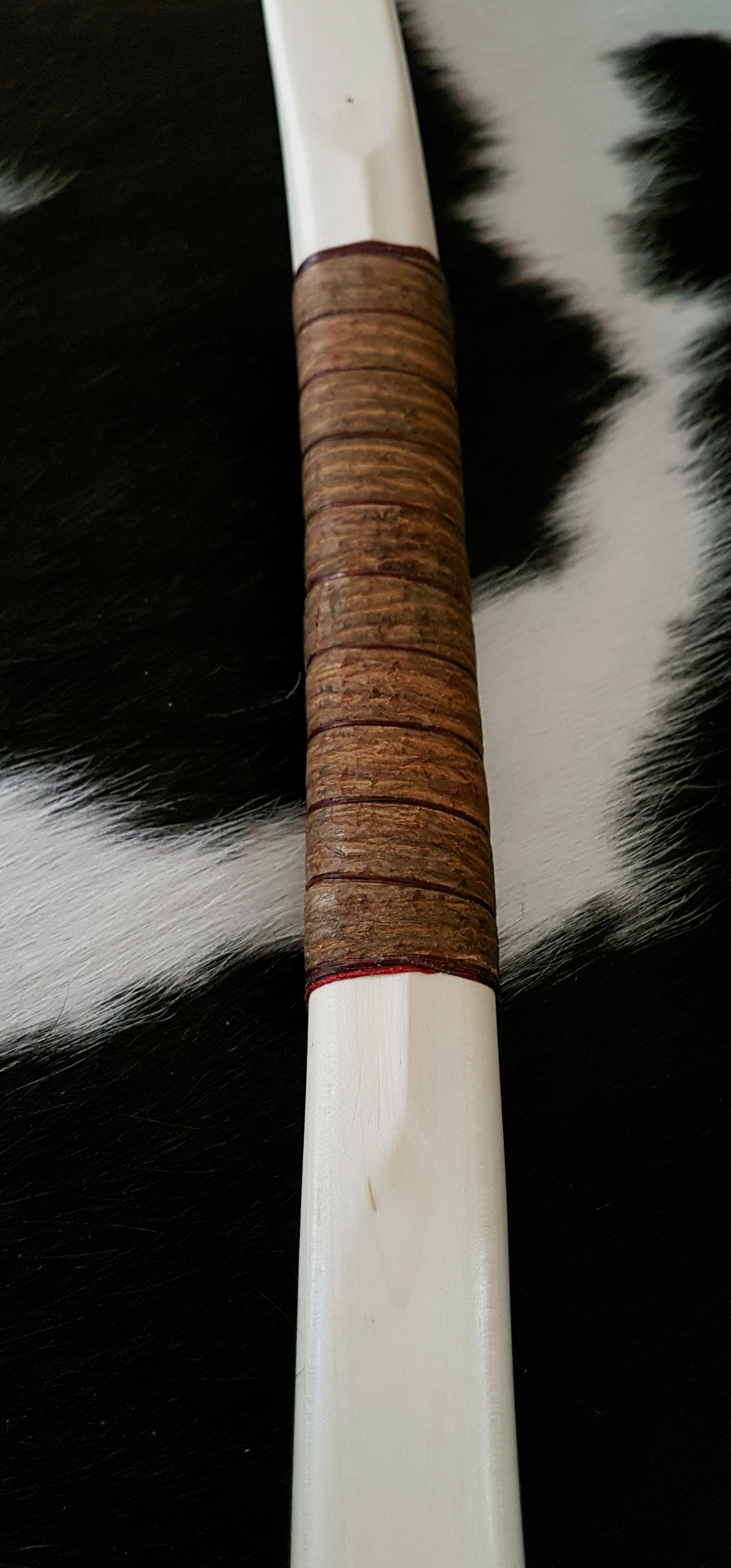

Griffwicklung aus der Rinde des saplings mit rotem Seidenzwirn
Sicherungs- /Dekowicklungen an den WA-Enden aus Sehne
Finish einmal mit selbst hergestellter Ölmischung und ebenfalls selbst hergestellter Wachsmischung

Zu meiner Belustigung habe mit dem Teilchen durch meinen Chrony geschossen: Pfeilegewicht ziemlich genau 800 grains, also knapp über 10 gpp. Durchschnitt aus ca. 30 Pfeilen 162,e bissl fps. Bester Wert war 169,e bissl. Die Sehne 14 Strang Spectra.

Die Inspiration zu diesem Bogen waren die Oberflacht-Bogen. Der Griff biegt bei dem hier etwas mit, ganz steif ging aufgrund der Saplingdicke nicht. Aber egal.
Vereinzelt kann man auf den Fotos Schleifspuren finden. Ich habe den Bogen zum Großteil im Freien gebaut, was bei den Temperaturen beeilen bedeuted .
Ahorn läßt sich ja hervorragend bearbeiten, allerdings habe ich Probleme bei dem hellen Holz feine Schleifspuren zu erkennen, nach dem wachsen kommen die aber gnadenlos ans Licht - naja, der Bogen ist eh für mich, da sind so ein paar kleine Schleifspuren nicht ganz so dramatisch.

Alles in allem bin ich mit diesem Stück Spitzahorn sehr zufrieden.

Jetzt aber Fotos:

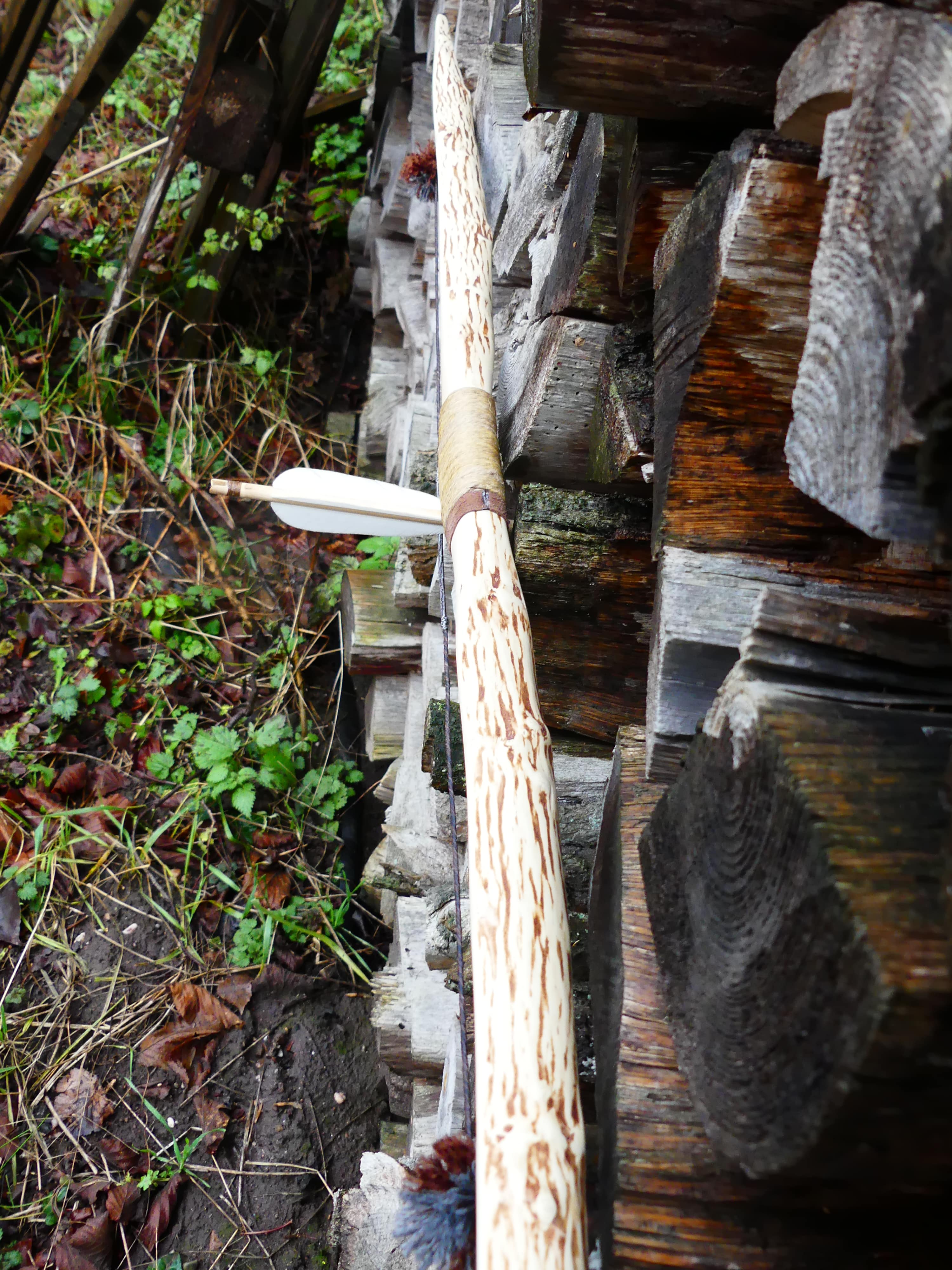

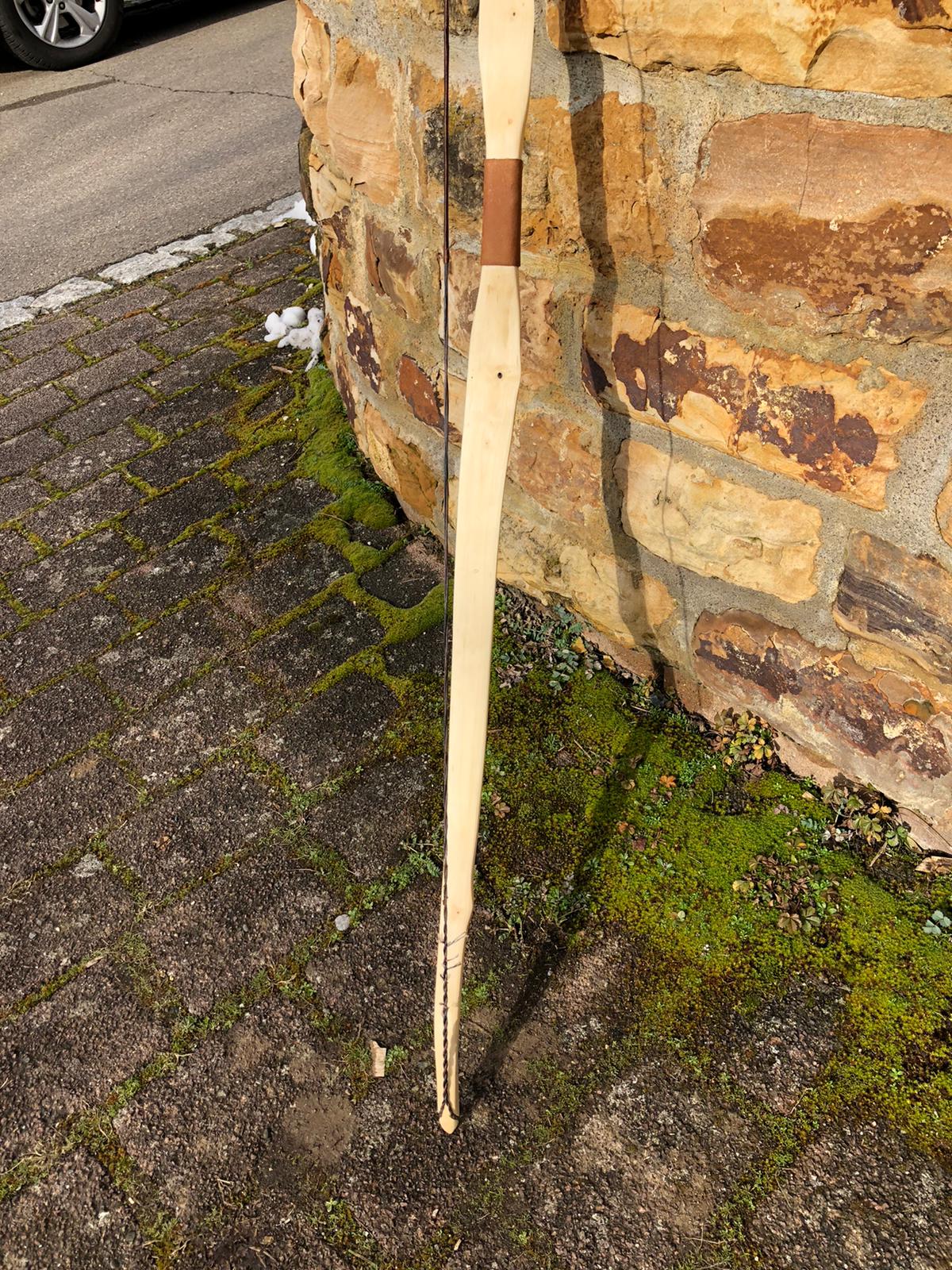

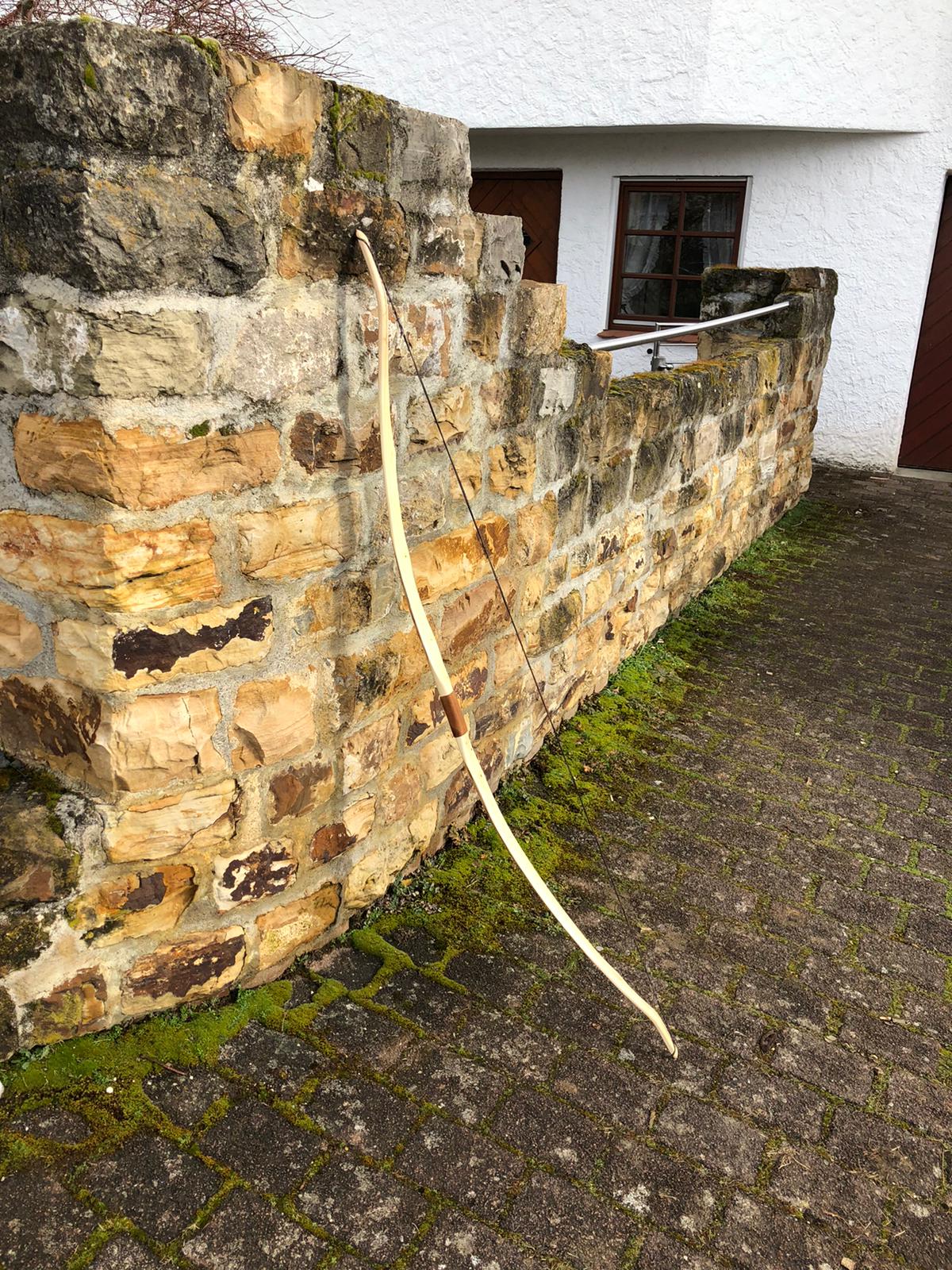

Heute beim schießen - ein harter Treffer auf ne Steinwand

Griff bauchseitig01

Griff

Griff bauchseitig02

oberer WA

unterer WA

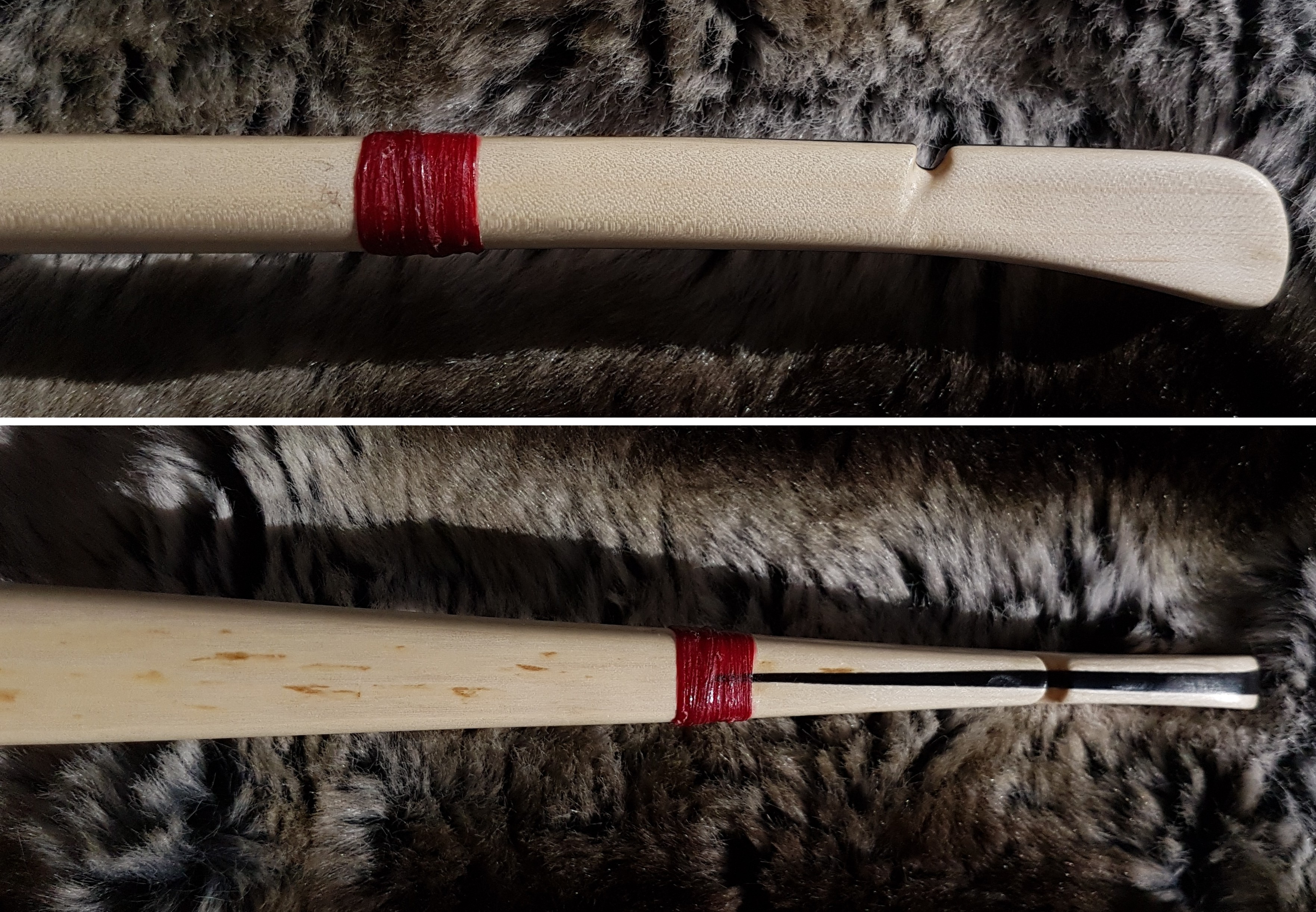

oberes WA-Ende

unteres WA-Ende

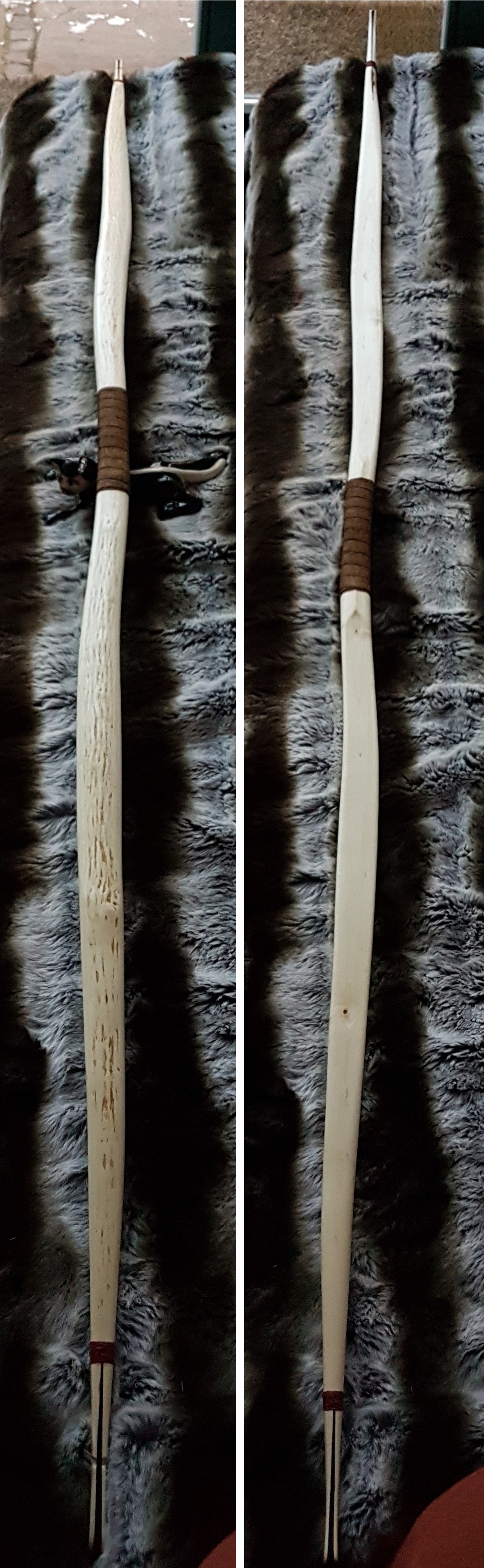

Bauch und Rücken in der Komplettansicht

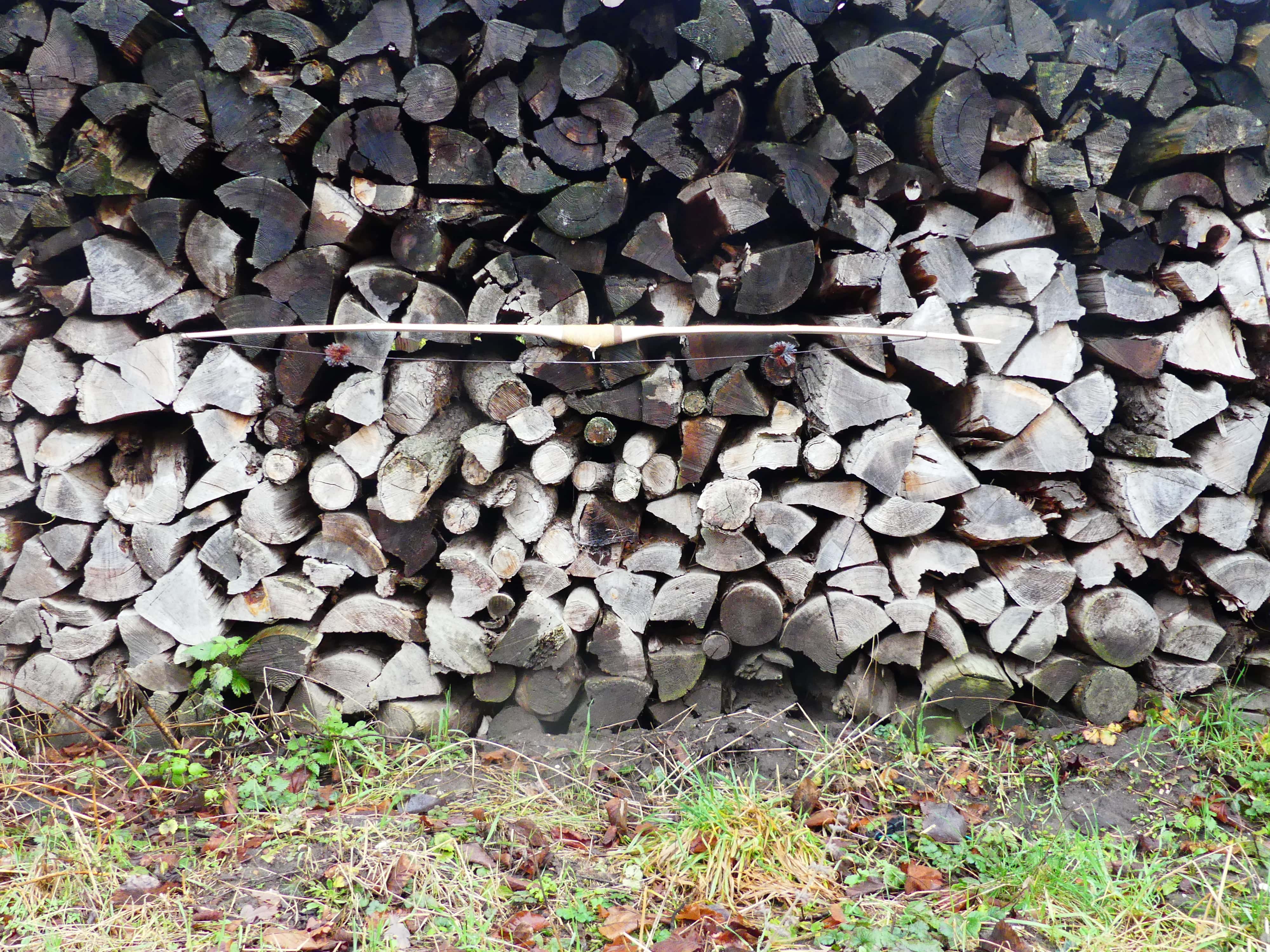

abgespannt

Standhöhe

Vollauszug, sehr genau 30" AMO

[Osboan]

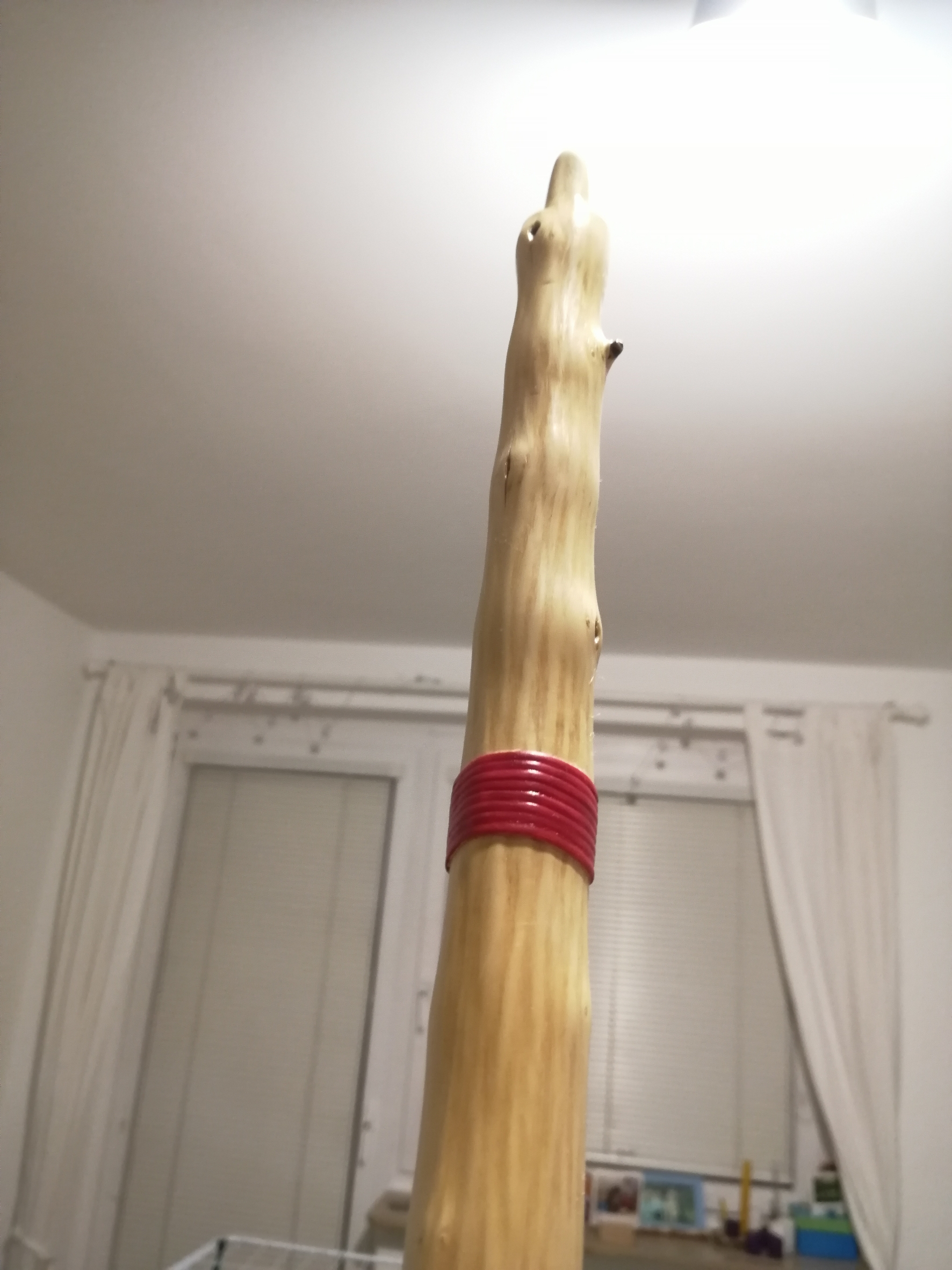

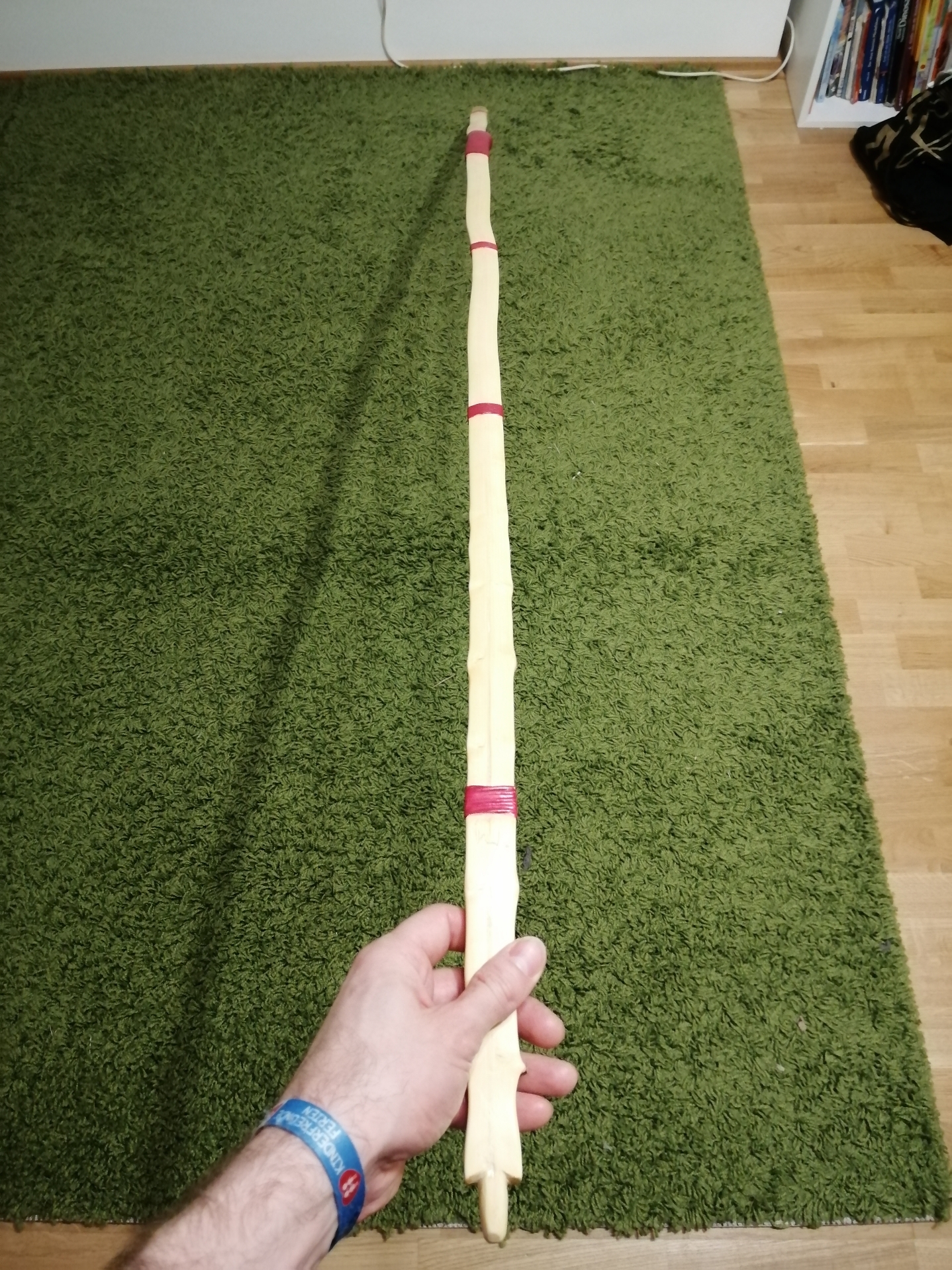

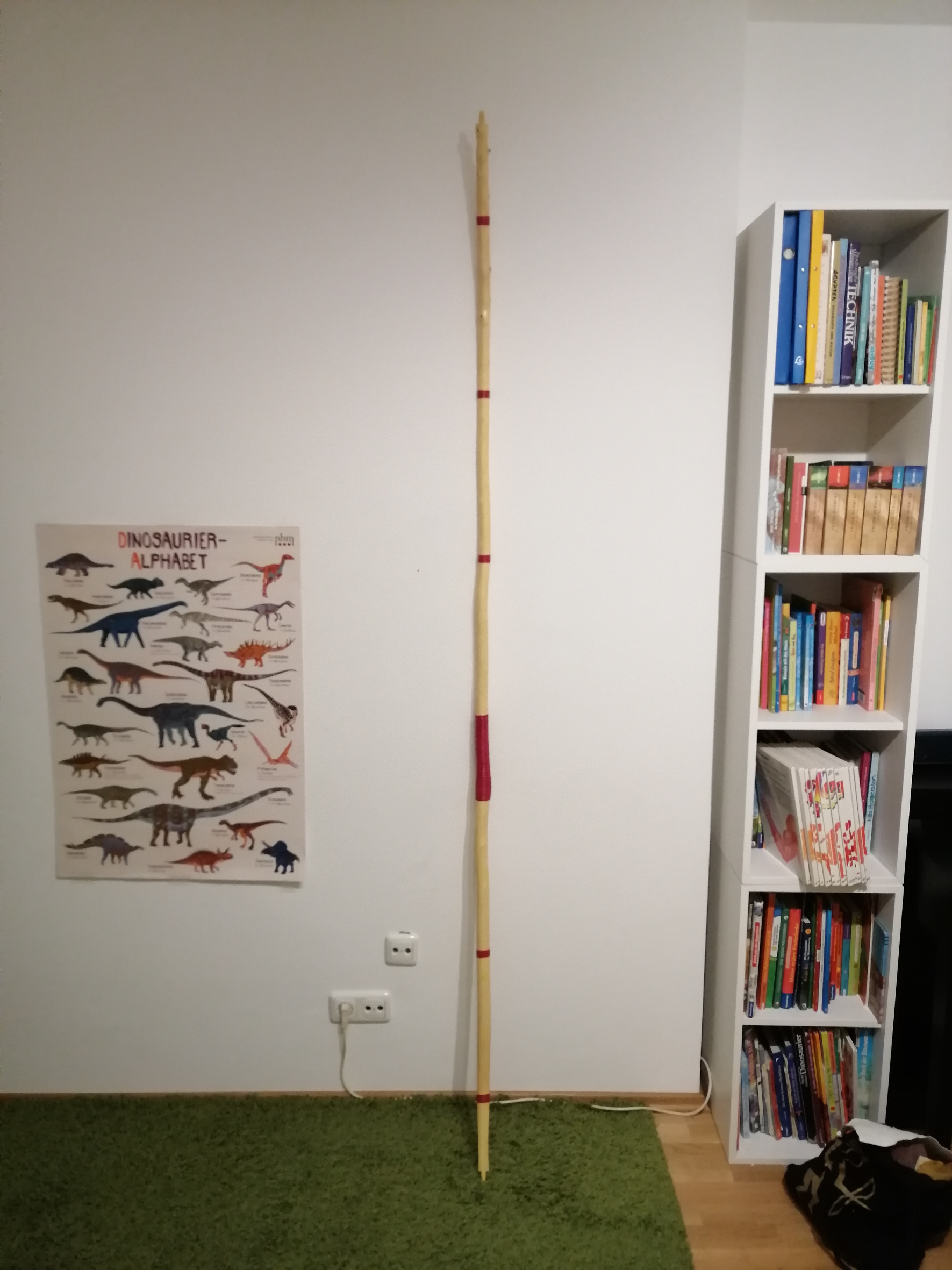

Soda, hier mein Maruki Yumi aus Pfaffenhütchen namens "Eve"
Bauthread: viewtopic.php?p=574373#p573177

Bitte gleich vorweg um Entschuldigung. Die Bilder sind teilweise suboptimal, hab sie heute morgen noch schnell vor der Arbeit gemacht. Auf dem Auszugsbild von gestern sind die roten Wicklungen noch gar nicht drauf.

Länge: NtN 226 cm
Eigengewicht: vergessen zu wiegen, aber erstaunlich leicht.

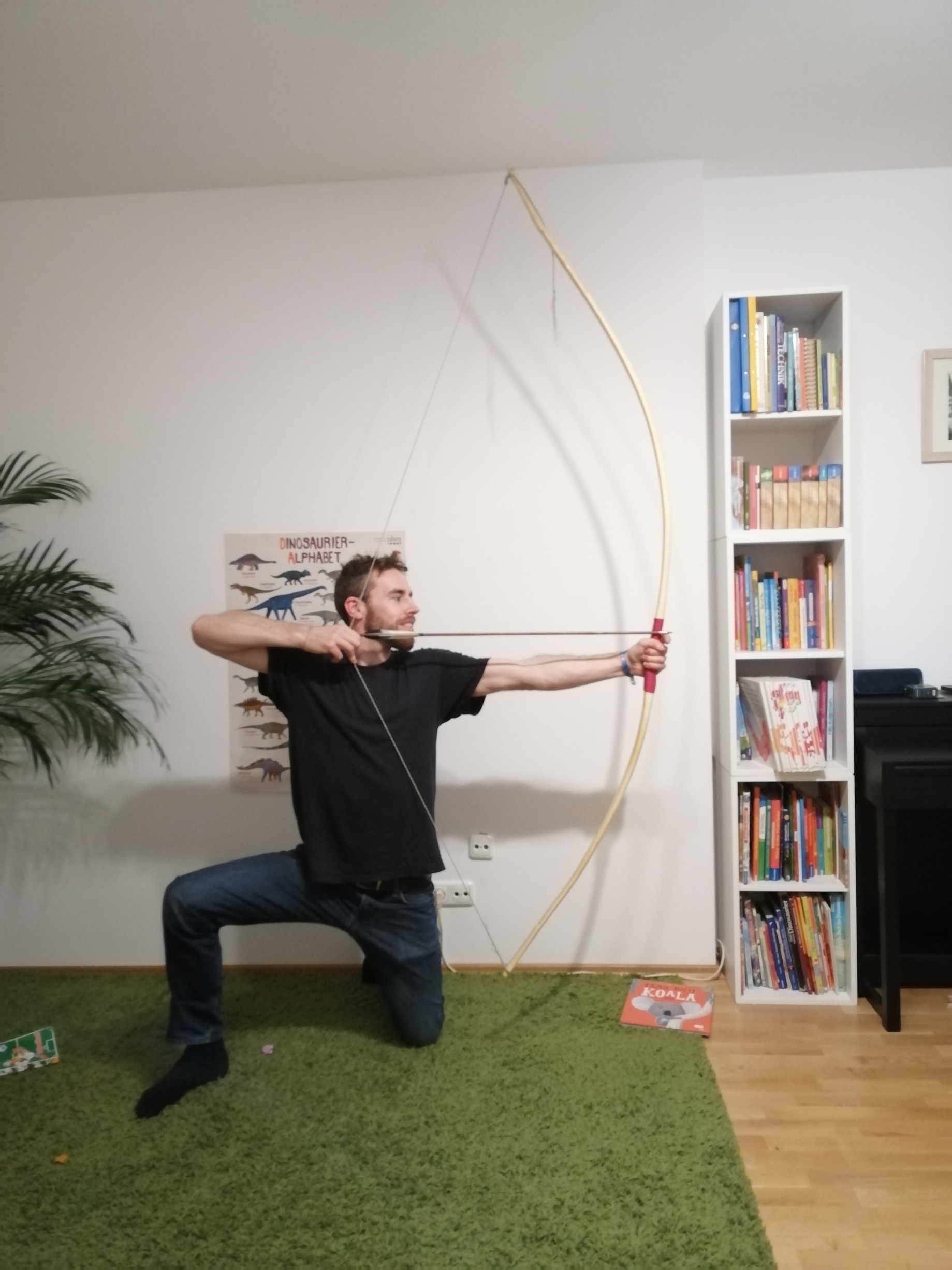

Zuggewicht: 34 Pfund bei 34 Zoll Auszug
Der Pfeil im Bild hat leider nur 32 Zoll, längere muss ich mir erst bauen
Sehne: englisches Leinen, 12 Strang
Finish: 240er Körnung, Schelllack, Hartwachsöl

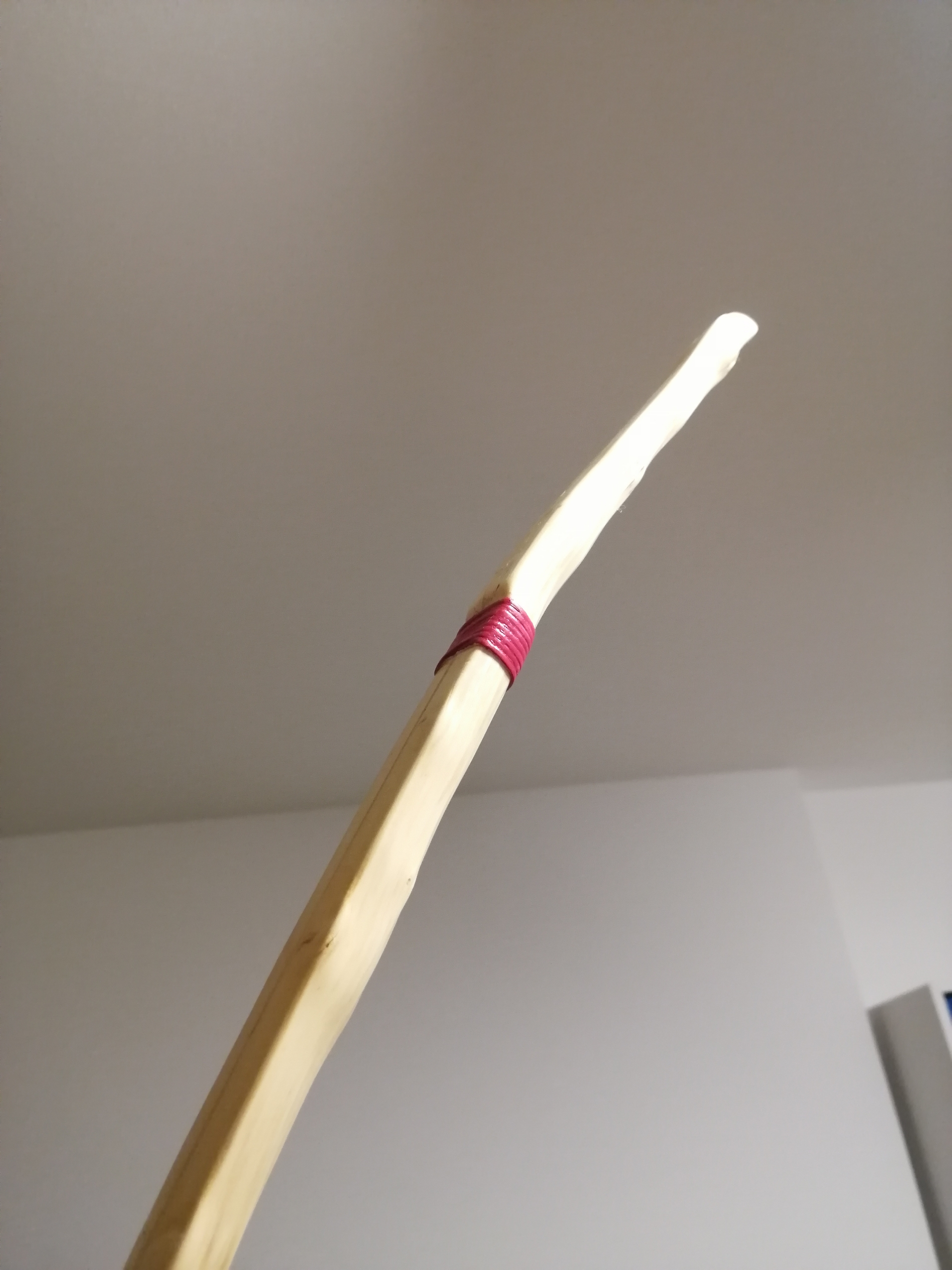

Wicklungen aus Rattan

Seitenansicht, leicht von oben

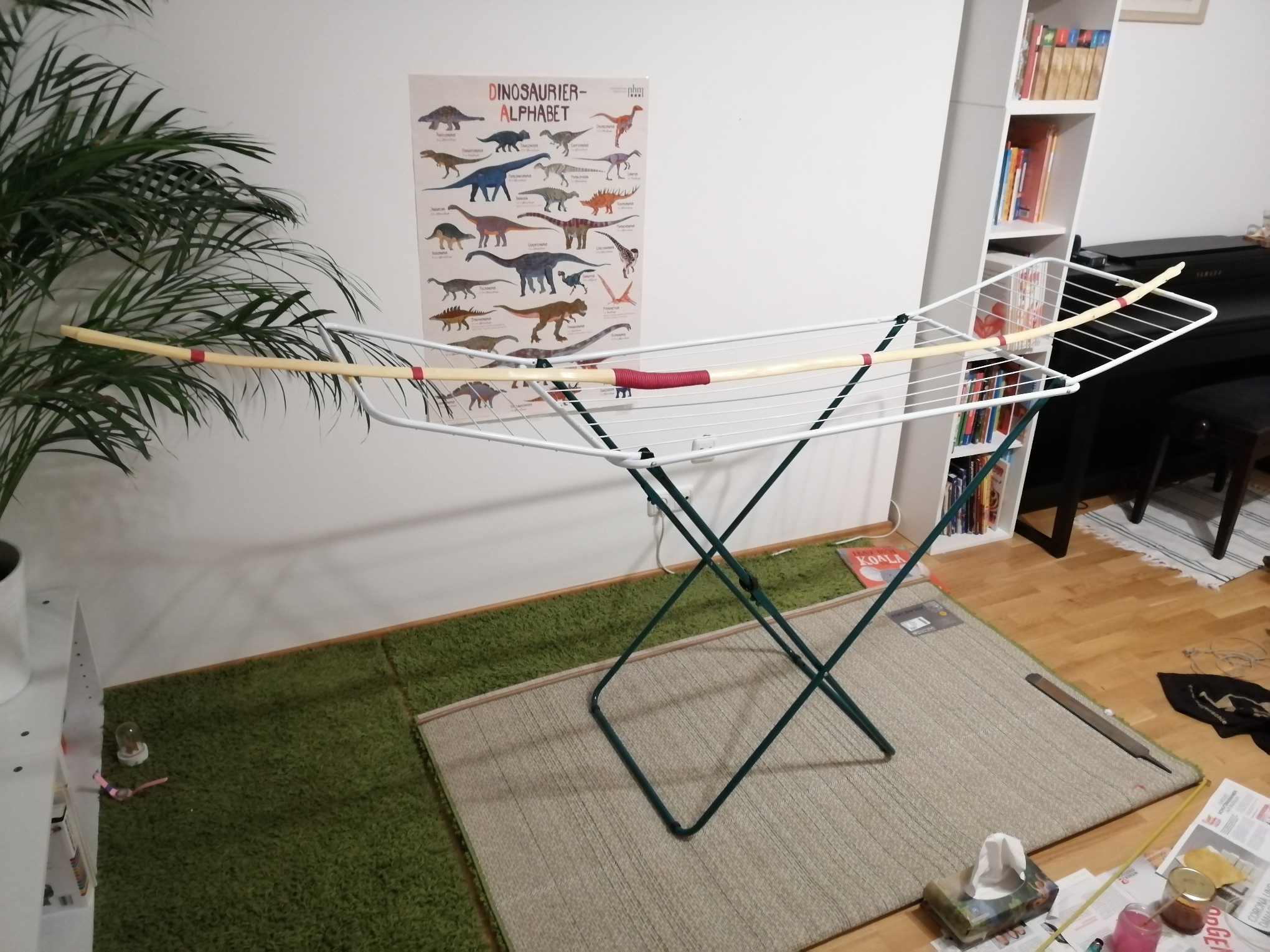

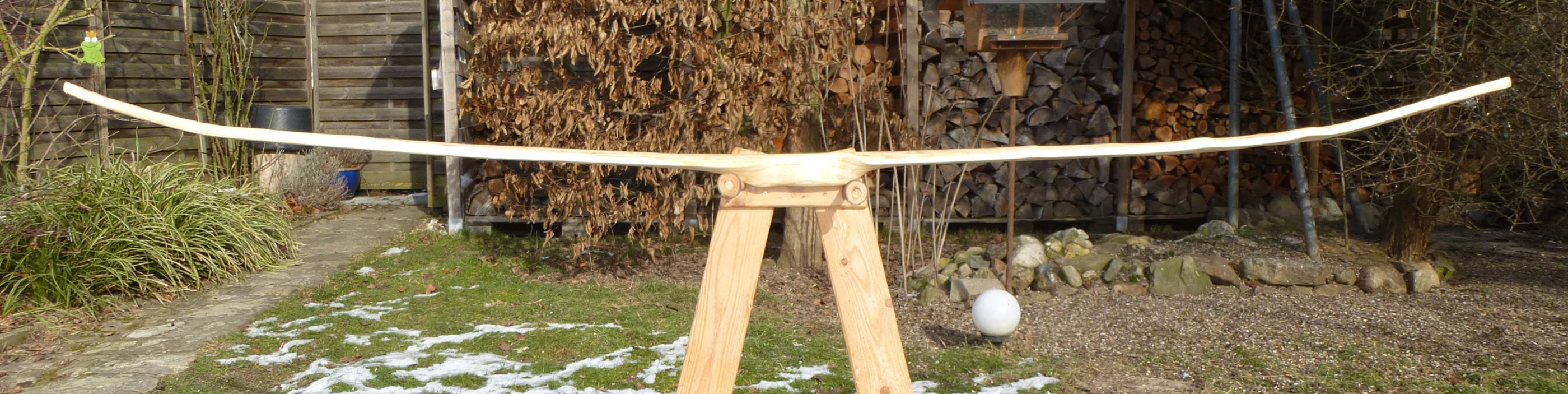

Abgespannt, so ziemlich kein Set, noch immer fast 20 cm Reflex

Ich habe auch versucht, die Form der Klanghölzer an modernen Yumis nachzuahmen

Bauchansicht

Und Rückenverlauf

War eine richtige Freude den Bogen zu bauen. Die Gänsehaut, als er endlich ohne Umschlagen die Standhöhe hielt war der Hammer (und jedes Mal Umschlagen ein kleiner Herzinfarkt )

Macht mit Daumen richtig Laune und wirft auch schwere Pfeile überraschend schnell und ohne Handschock. Die Japaner wussten schon, was sie an dem Design haben. 2 Dinge, die mich einfach freuen: erstens dieser perfekte Rohling - sowas findest du einmal in ein paar Jahren. Zweitens das Pfaffenhütchen an sich - immer wieder schön, wie lebendig und schwingfreudig das Holz ist. Dagegen wirkt die Kornelle wie ein Nudelholz.

[Mühle]

So denn, habe fertig! zum Bau gehts hier: viewtopic.php?f=81&t=32045
Holz: was pflaumiges "Prunus"
Gewicht mit allem: 683g; Sehne:12 Strang Dacron B55
Länge: 162cm aufgespannt Nock zu Nock, abgespannt reicht er mir bis zum Mund, etwa 171cm
Zuggewicht: bei 28" 45lbs und bei 29" 48lbs
zu den Bildern:

abgespannt

Standhöhe

noch mal Standhöhe

und noch mal Standhöhe

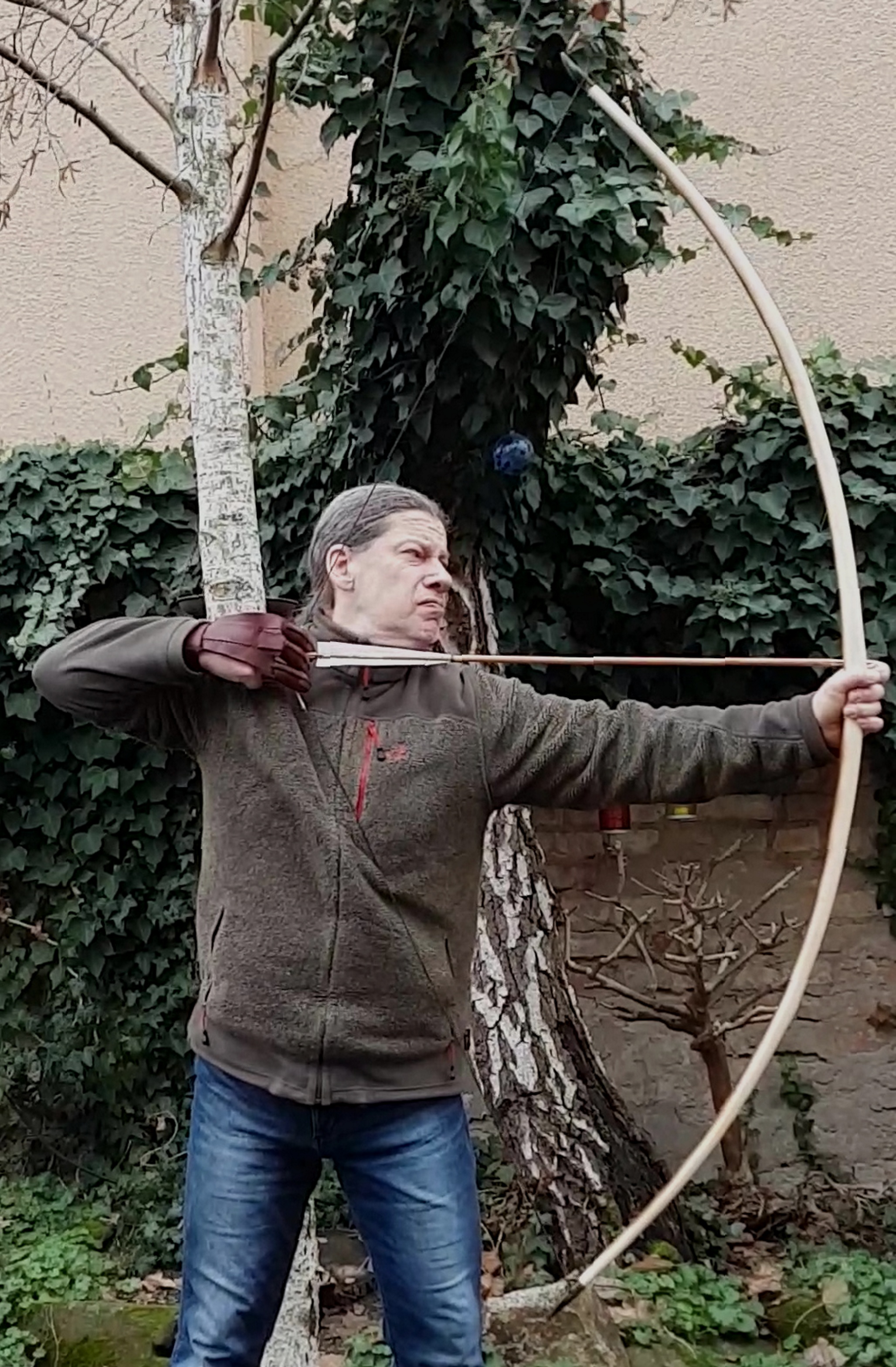

Auszug mit Schützen und Erbauer

von der anderen Seite

Sehnenverlauf

hier sieht man den Griff und was vom oberen WA

Bauch hat er auch

Rücken

noch mal die Form ganz in Ruhe

Schießt sich gut und läßt sich tatsächlich bis 28" weich ziehen aber dann wirds härter.
LG Mühle

[Roby-Nie]

So, hier nun die Esche1 aus dem gehegten und gepflegten Bäumchen. Zum Bauthread geht's hier. Die Reflexe am Ende der Wurfarme sind so gewachsen und ergeben einen Gesamtreflex von 8cm. Da sich der obere Wurfarm beim tillern noch ein wenig nach links verzogen hat, habe ich mit dem Z-Griff fast einen Centershot.

Holzart: Esche
192cm NtN
60@32“ AMO
916g
Stiftnocken
12Strang FF+ flämisch

Rücken

Bauch

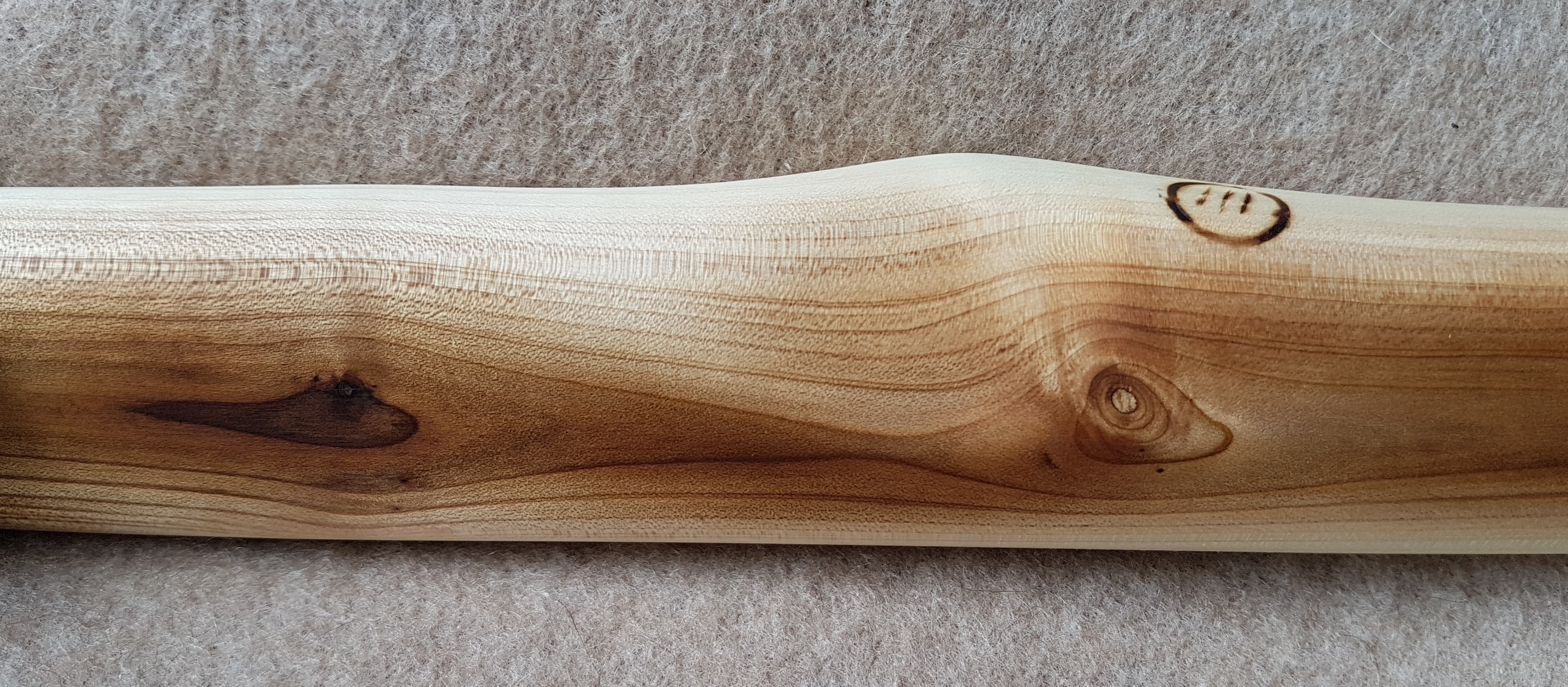

Äste

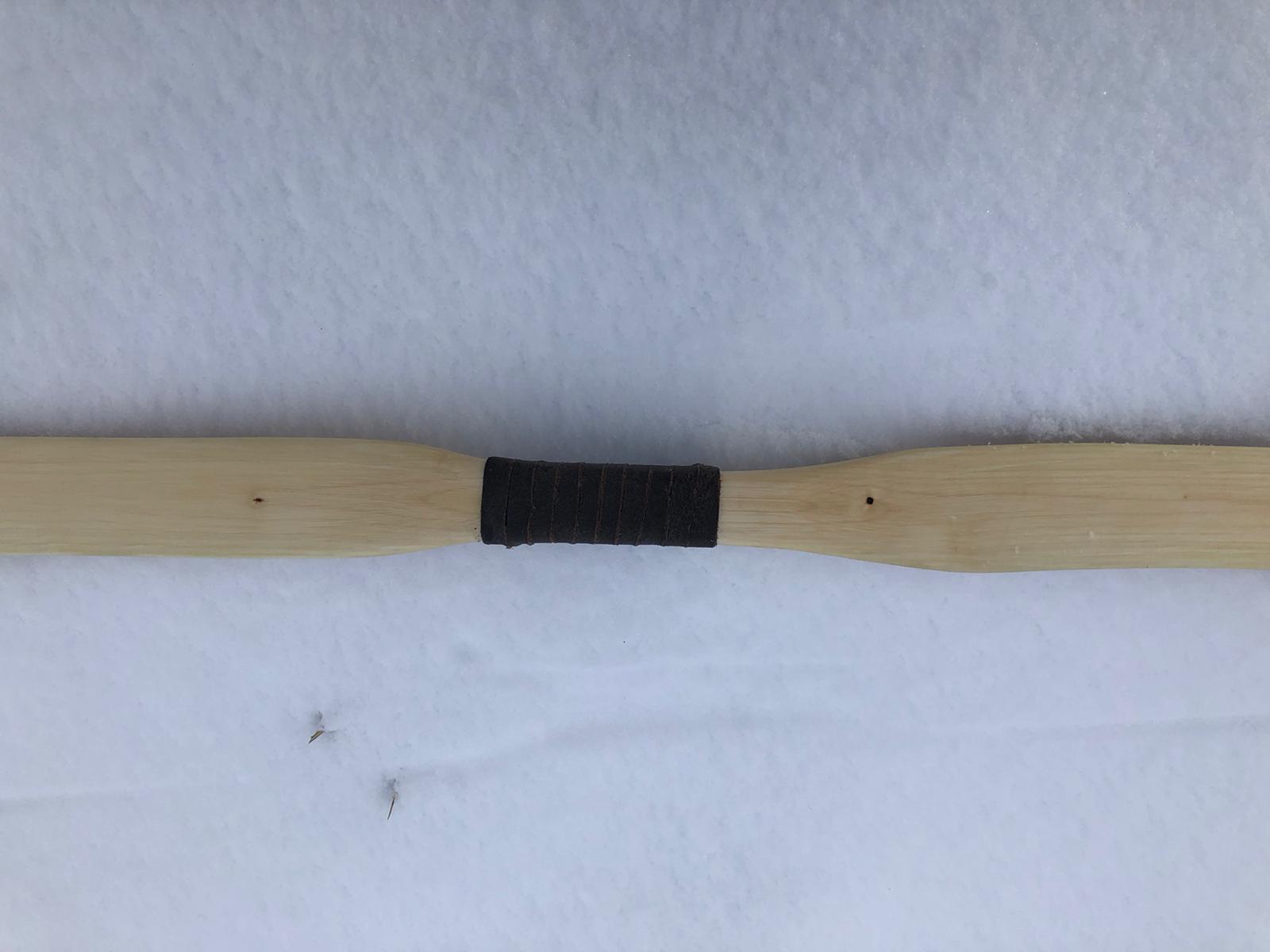

Griff

Griff bauchseitig

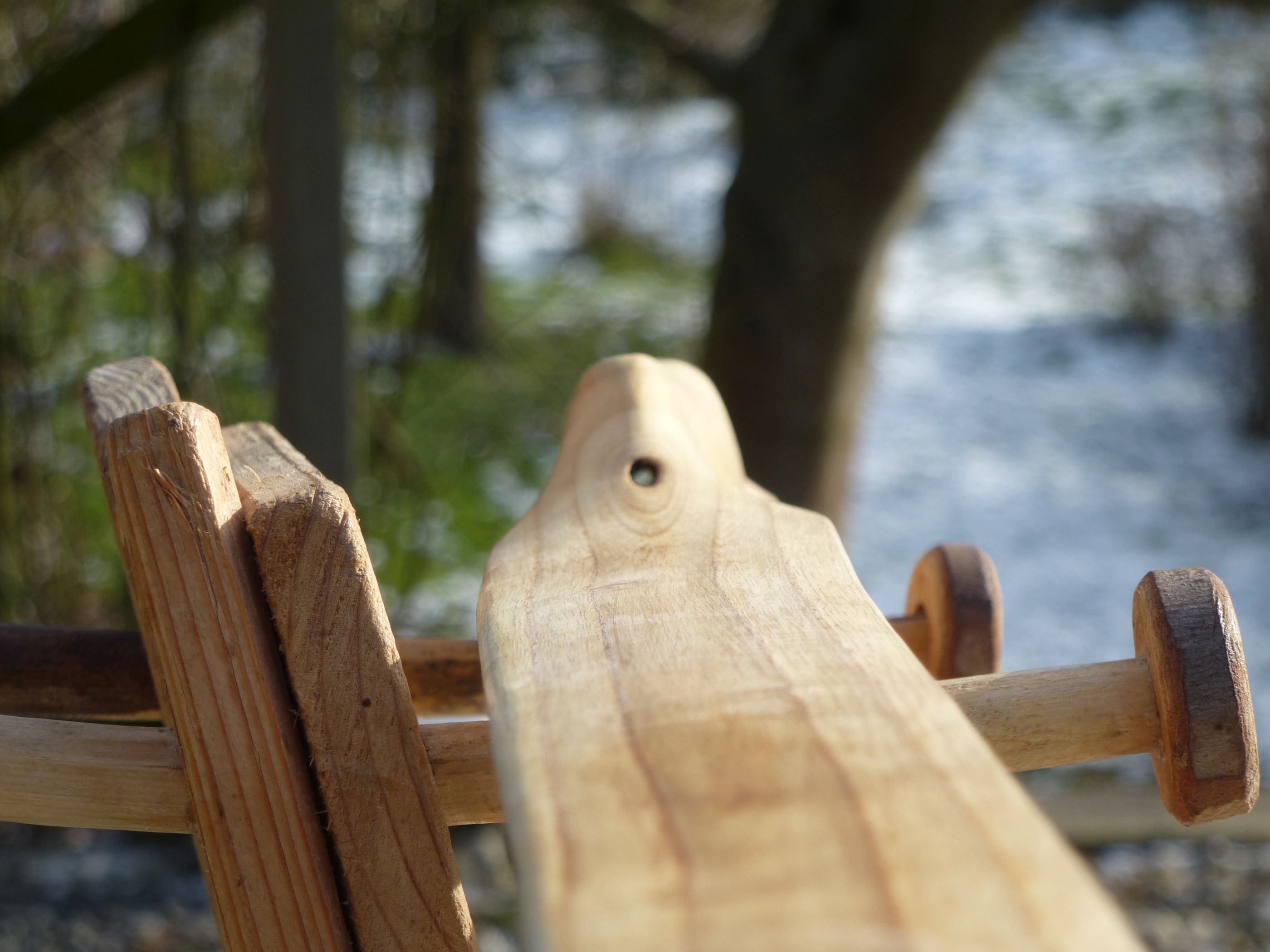

Loch im Griff

Nocke unten

Nocke seitlich

Nocke oben

Nocke bauch

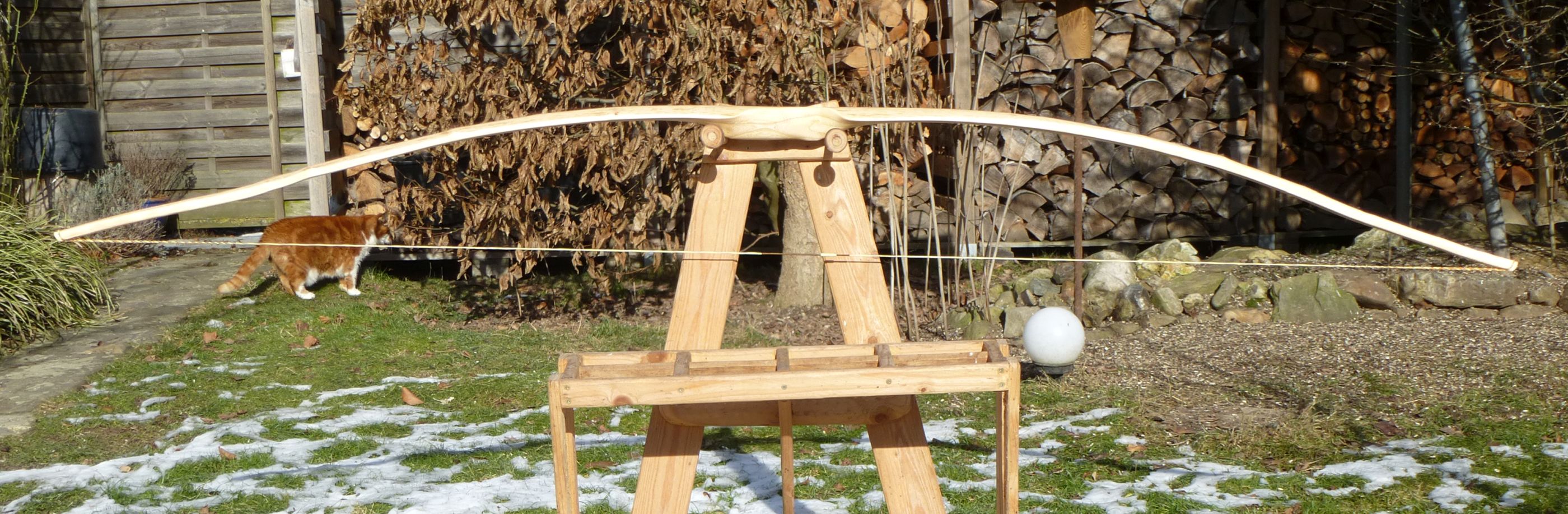

abgespannt

Standhöhe

Auszug
